Трубопроводы системы смазки (с нижний гидроцилиндр, 2P-BOOM)<210> — HITACHI ZX210K-3

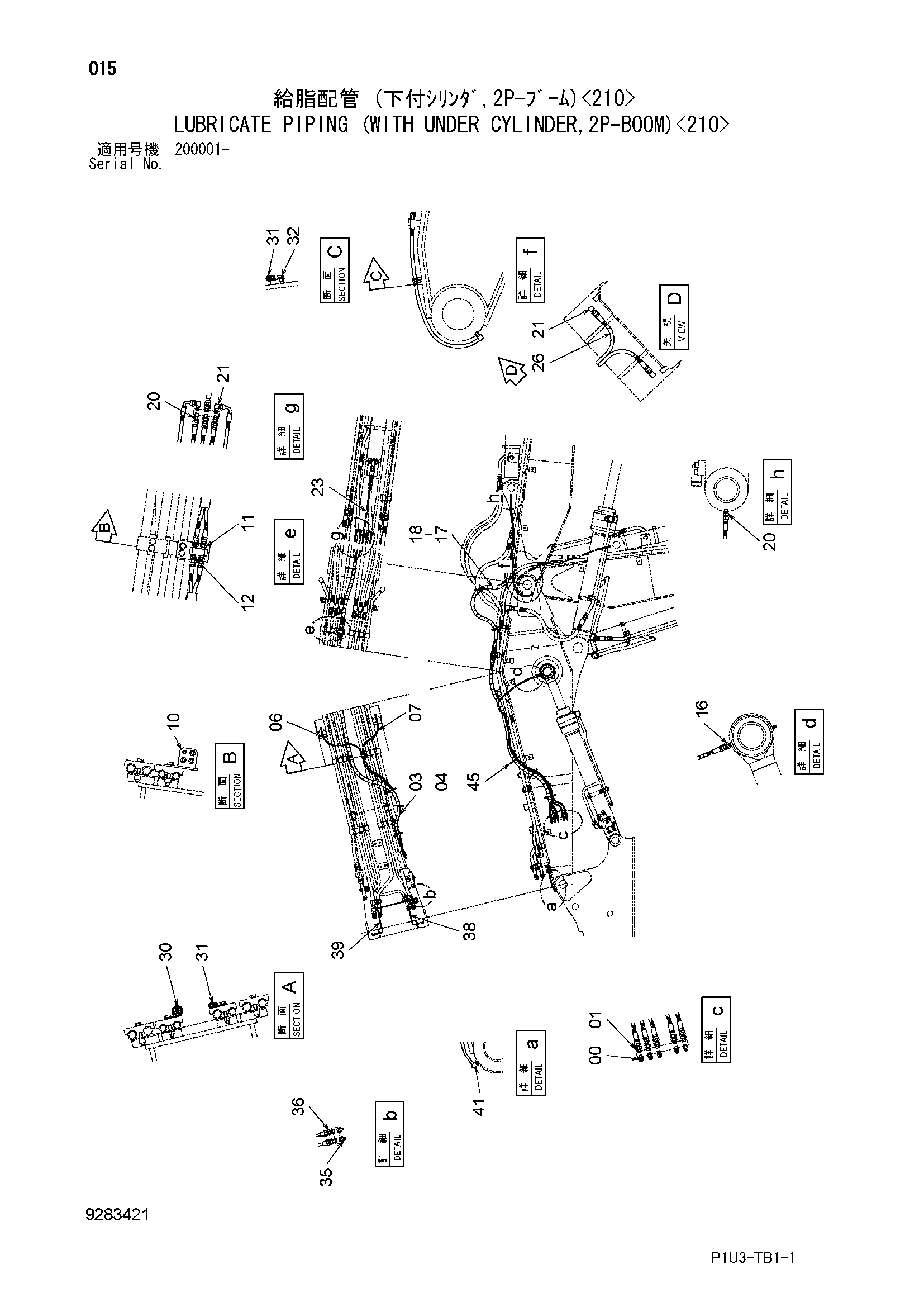

Заводская схема «Трубопроводы системы смазки (с нижний гидроцилиндр, 2P-BOOM)<210>» для HITACHI ZX210K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4148896 | Пресс-маслёнка | 5 |
| 01 | 4154651 | Адаптер | 5 |
| 03 | 4471887 | Шланг | 3 |
| 04 | 4487204 | Защитный кожух | 1 |
| 06 | 4471898 | Шланг | 1 |
| 07 | 4619497 | Шланг | 1 |
| 10 | 8096858 | Блок | 1 |
| 11 | 4154651 | Адаптер | 6 |
| 12 | 94-2022 | Пробка | 2 |
| 16 | 4298744 | Адаптер | 2 |
| 17 | 4613760 | Шланг | 3 |
| 18 | 4487205 | Защитный кожух | 1 |
| 20 | 4154651 | Адаптер | 5 |
| 21 | 4154656 | Угловой штуцер | 4 |
| 23 | 4634353 | Шланг | 1 |
| 26 | 4635228 | Шланг | 2 |
| 30 | 4190264 | Зажим | 1 |
| 31 | 4190292 | Зажим | 2 |
| 32 | J271016 | Болт с шайбой | 1 |
| 32A | J901016 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 35 | J75482 | Пресс-маслёнка | 2 |
| 36 | 4360981 | Штуцер трубки | 2 |
| 38 | 4361000 | Трубка | 1 |
| 39 | 4370555 | Трубка | 1 |
| 41 | 4345297 | Штуцер трубки | 2 |
| 45 | 4121859 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
