Вспомогательный трубопроводы (рукоять)(боковой порт) — HITACHI ZX210K-3

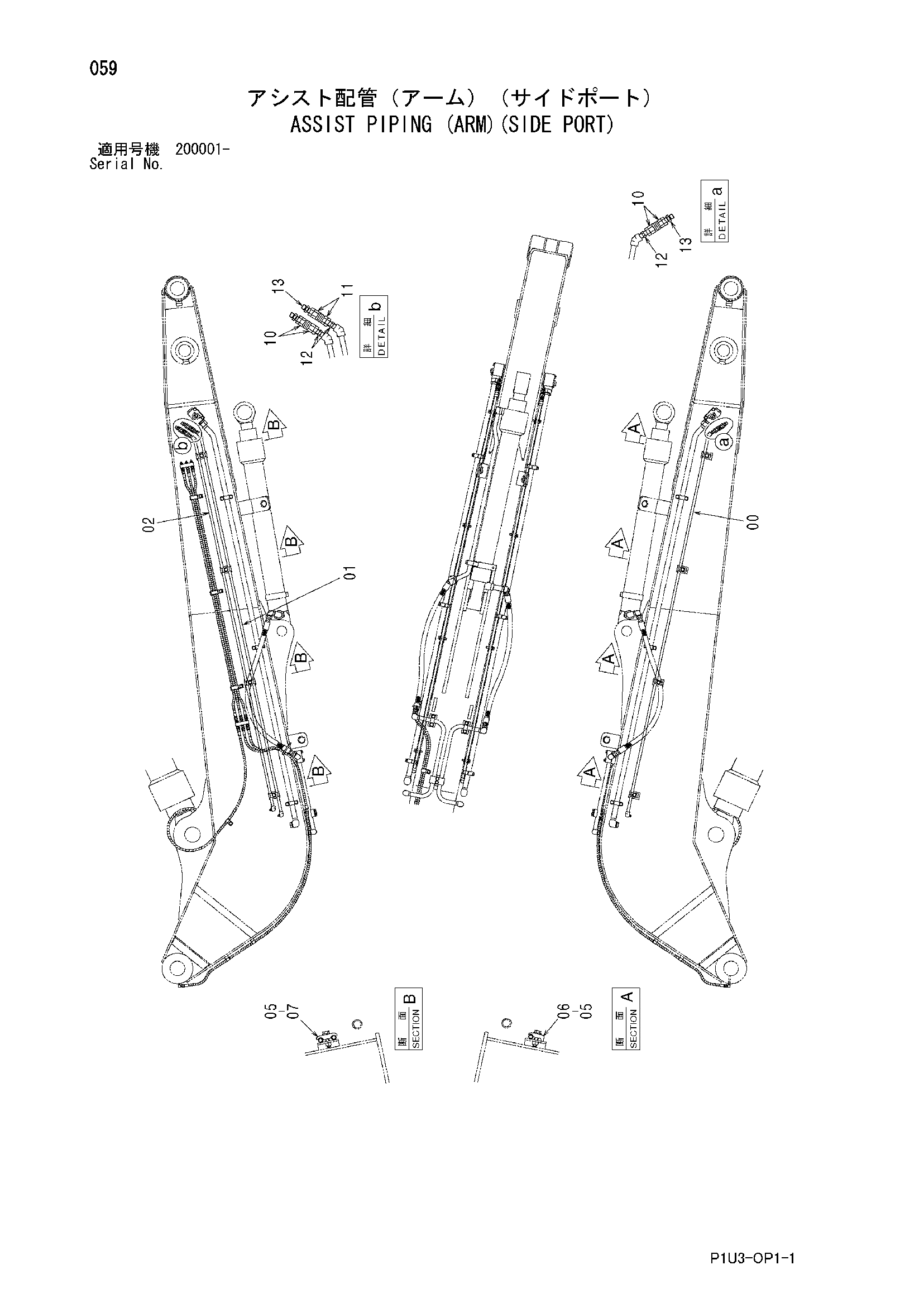

Заводская схема «Вспомогательный трубопроводы (рукоять)(боковой порт)» для HITACHI ZX210K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8107252 | Трубка | 1 |
| 01 | 8107253 | Трубка | 1 |
| 02 | 8107254 | Трубка | 1 |
| 05 | J271250 | Болт с шайбой | 8 |
| 05A | J901250 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | 4190124 | Хомут трубки | 4 |
| 07 | 4189858 | Хомут трубки | 4 |
| 10 | 4059552 | Самоуплотняющееся соединение | 2 |
| 10A | 4644532 | Пылезащитный колпачок | 1 |
| 10B | 4644533 | Пылезащитный колпачок | 1 |
| 11 | 4232933 | Самоуплотняющееся соединение | 1 |
| 11A | 4644532 | Пылезащитный колпачок | 1 |
| 11B | 4644533 | Пылезащитный колпачок | 1 |
| 12 | 94-1702 | Адаптер | 3 |
| 13 | 94-1302 | Адаптер | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
