Рама (с нижний гидроцилиндр, 2P-BOOM)<225> — HITACHI ZX210K-3

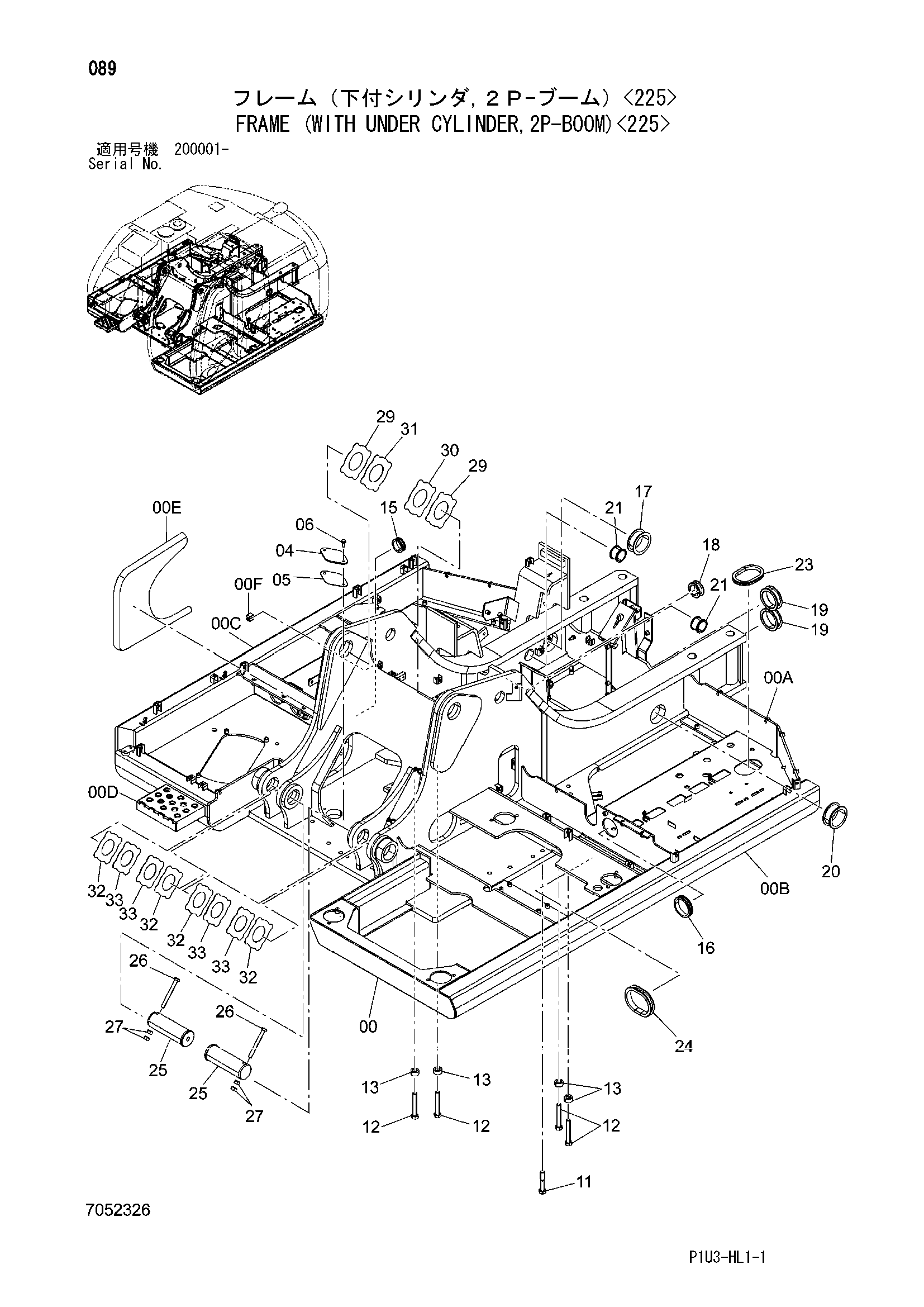

Заводская схема «Рама (с нижний гидроцилиндр, 2P-BOOM)<225>» для HITACHI ZX210K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 5010054 | Рама основной | 1 |
| 00B | 3104698 | Трубка (левый) | 1 |
| 00C | 3104663 | Трубка (правый) | 1 |
| 00D | 3104590 | Ступень | 1 |
| 00E | 4666134 | Пластина | 1 |
| 00F | 9761676 | Седло винта | 1 |
| 04 | 4255799 | Крышка | 1 |
| 05 | 4161735 | Манжета | 1 |
| 06 | J271030 | Болт с шайбой | 2 |
| 06A | J901030 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 11 | J922002 | Болт | 33 |
| 12 | J922006 | Болт | 4 |
| 13 | 4649152 | Проставка | 4 |
| 15 | 4201749 | Резиновая втулка | 1 |
| 16 | 4345810 | Резиновая втулка | 1 |
| 17 | 4206288 | Резиновая втулка | 1 |
| 18 | 4338858 | Резиновая втулка | 1 |
| 19 | 4191977 | Резиновая втулка | 2 |
| 20 | 4292763 | Резиновая втулка | 1 |
| 21 | 4389029 | Резиновая втулка | 2 |
| 23 | 4201751 | Резиновая втулка | 1 |
| 24 | 4334570 | Резиновая втулка | 1 |
| 25 | 3088573 | Палец | 2 |
| 26 | 4435129 | Стопорный палец | 2 |
| 27 | J950016 | Гайка | 4 |
| 29 | 4444284 | Упорная пластина 1.0mm | 2 |
| 30 | 4460370 | Упорная пластина 1.5mm | 1 |
| 31 | 4444285 | Упорная пластина 2.0mm | 1 |
| 32 | 4444286 | Упорная пластина 1.0mm | 4 |
| 33 | 4444287 | Упорная пластина 2.0mm | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
