Трубопроводы системы смазки (с нижний гидроцилиндр, 2P-BOOM)<225> — HITACHI ZX210K-3

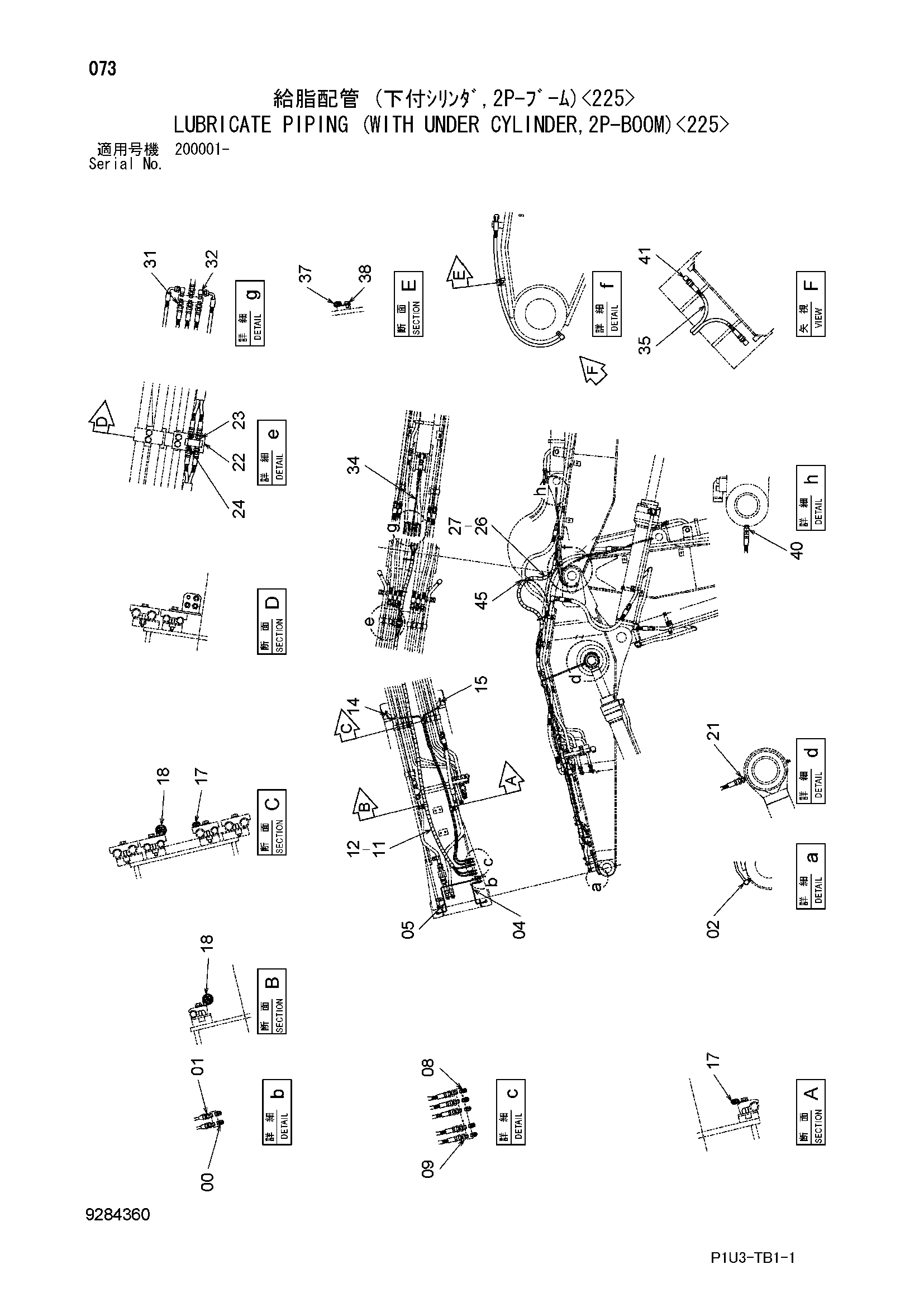

Заводская схема «Трубопроводы системы смазки (с нижний гидроцилиндр, 2P-BOOM)<225>» для HITACHI ZX210K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4148896 | Пресс-маслёнка | 2 |
| 01 | 4360981 | Штуцер трубки | 2 |
| 02 | 4345297 | Штуцер трубки | 2 |
| 04 | 4361000 | Трубка | 1 |
| 05 | 4370555 | Трубка | 1 |
| 08 | 4148896 | Пресс-маслёнка | 5 |
| 09 | 4154651 | Адаптер | 5 |
| 11 | 4617686 | Шланг | 3 |
| 12 | 4487203 | Защитный кожух | 1 |
| 14 | 4449711 | Шланг | 1 |
| 15 | 4451229 | Шланг | 1 |
| 17 | 4208479 | Зажим | 2 |
| 18 | 4190264 | Зажим | 2 |
| 21 | 4298744 | Адаптер | 2 |
| 22 | 8096858 | Блок | 1 |
| 23 | 4154651 | Адаптер | 6 |
| 24 | 94-2022 | Пробка | 2 |
| 26 | 4613760 | Шланг | 3 |
| 27 | 4487205 | Защитный кожух | 1 |
| 31 | 4154651 | Адаптер | 4 |
| 32 | 4154656 | Угловой штуцер | 2 |
| 34 | 4634353 | Шланг | 1 |
| 35 | 4635228 | Шланг | 2 |
| 37 | 4208479 | Зажим | 1 |
| 38 | J271016 | Болт с шайбой | 1 |
| 38A | J901016 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 40 | 4154651 | Адаптер | 1 |
| 41 | 4154656 | Угловой штуцер | 2 |
| 45 | 4121859 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
