Рукоять 3.2m — HITACHI ZX210K

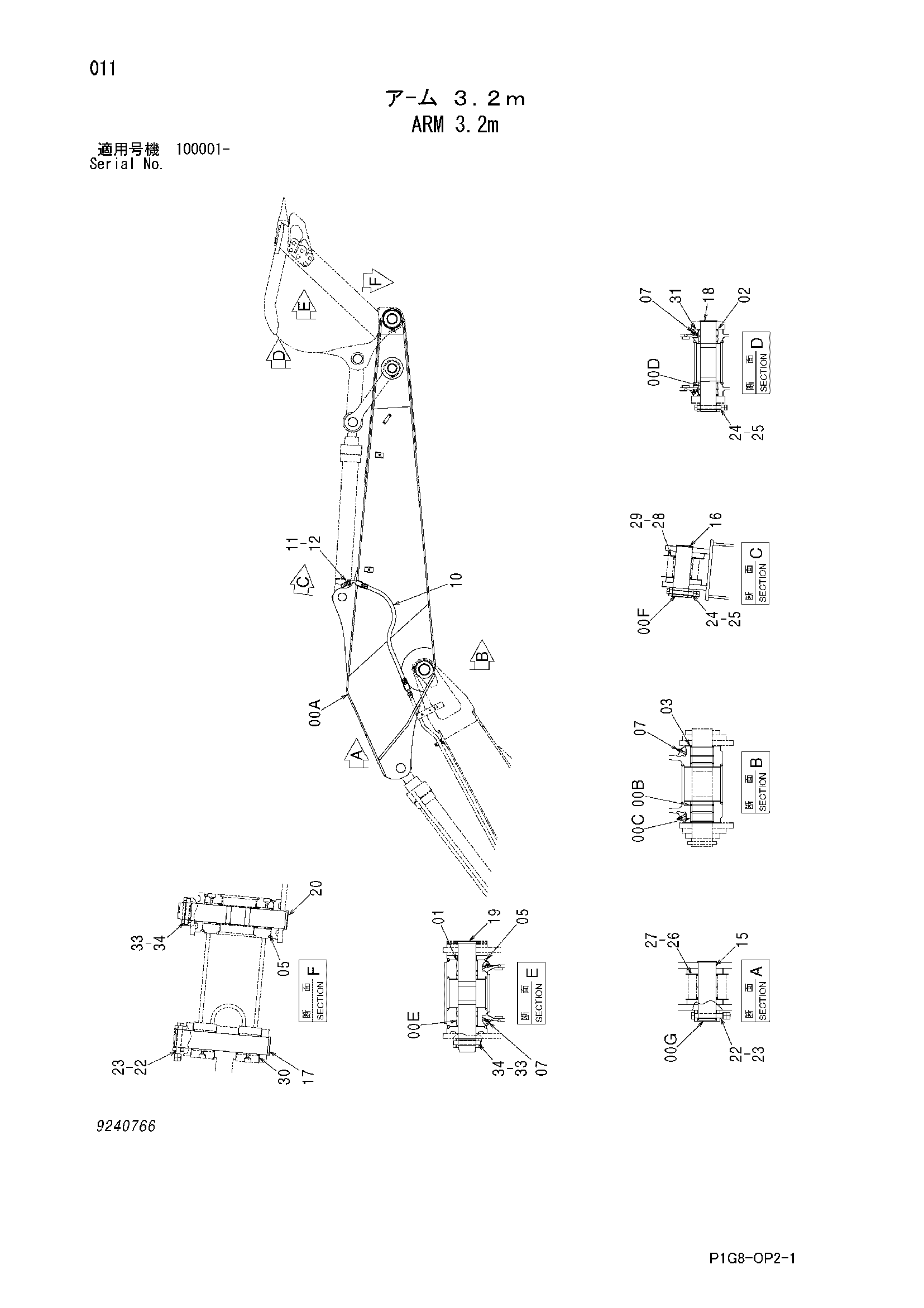

Заводская схема «Рукоять 3.2m» для HITACHI ZX210K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-G | 6022746 | Рукоять в сборе | 1 |
| 00A | 5009477 | Рукоять | 1 |
| 00B | 4067901 | Пылезащитное уплотнение | 2 |
| 00C | 4443881 | Втулка | 2 |
| 00D | 4409122 | Втулка | 2 |
| 00E | 4409178 | Втулка | 2 |
| 00F | 4434953 | Ограничитель | 1 |
| 00G | 4435239 | Ограничитель | 1 |
| 01 | 4067902 | Пылезащитное уплотнение | 2 |
| 02 | 4084578 | Пылезащитное уплотнение | 2 |
| 03 | 4067901 | Пылезащитное уплотнение | 2 |
| 05 | 4089028 | Уплотнительное кольцо | 4 |
| 07 | J75481 | Пресс-маслёнка | 6 |
| 10 | 4296269 | Шланг | 2 |
| 11 | 4187308 | Уплотнительное кольцо | 2 |
| 12 | A853166 | Адаптер | 2 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 3088575 | Палец | 1 |
| 16 | 3088578 | Палец | 1 |
| 17 | 3088581 | Палец | 1 |
| 18 | 3088579 | Палец | 1 |
| 19 | 3088577 | Палец | 1 |
| 20 | 3088580 | Палец | 1 |
| 22 | 4435126 | Стопорный палец | 2 |
| 23 | J950020 | Гайка | 4 |
| 24 | 4435124 | Стопорный палец | 2 |
| 25 | J950016 | Гайка | 4 |
| 26 | 4444286 | Упорная пластина 1.0mm | 2 |
| 27 | 4444287 | Упорная пластина 2.0mm | 1 |
| 28 | 4444288 | Упорная пластина 1.0mm | 2 |
| 29 | 4444289 | Упорная пластина 2.0mm | 1 |
| 30 | 4450012 | Упорная пластина 1.0mm | 4 |
| 31 | 4450011 | Упорная пластина 1.0mm | 2 |
| 33 | 4454561 | Кольцо | 2 |
| 34 | 4454560 | Палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
