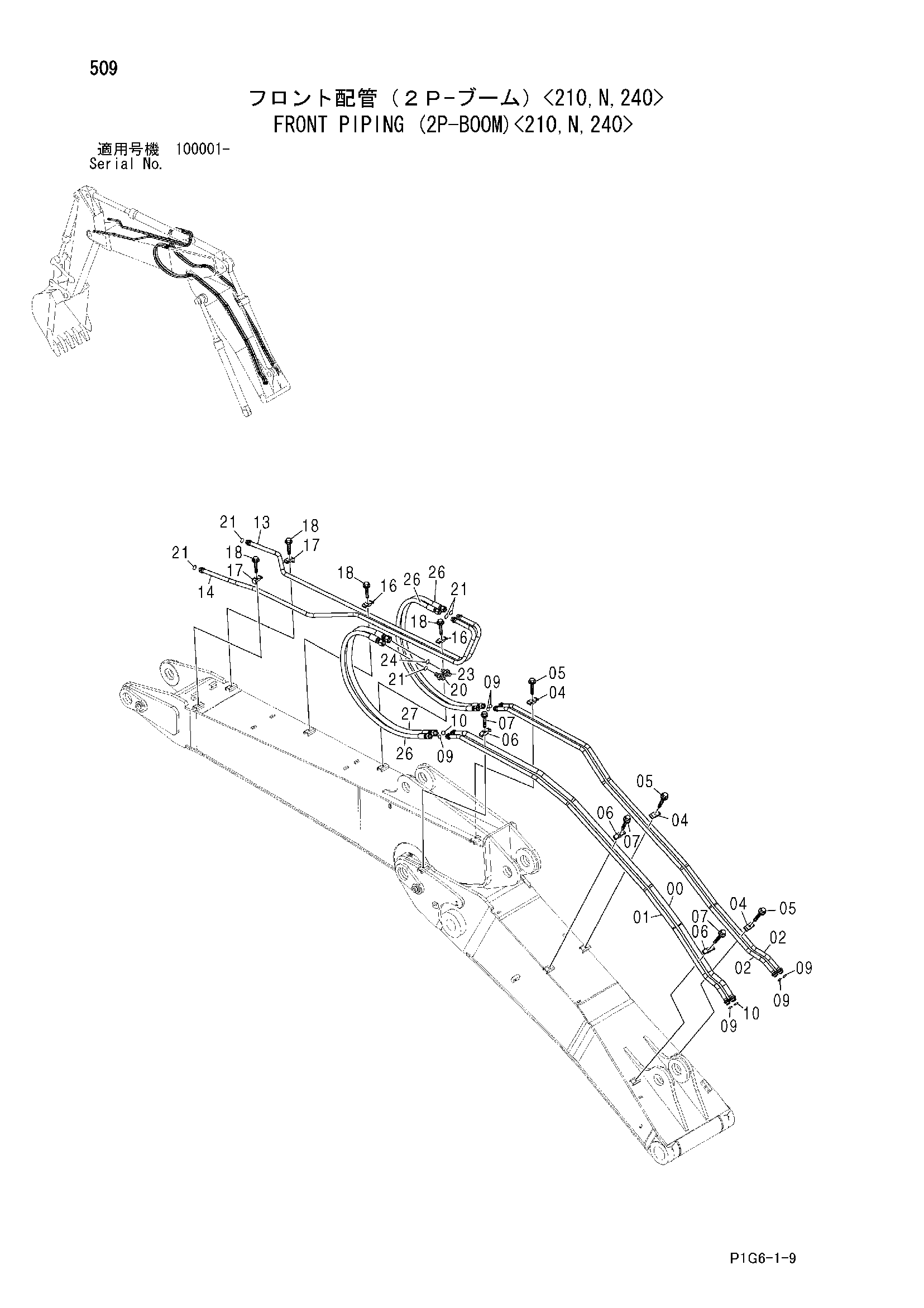

Гидролинии рабочего оборудования (2P-BOOM)<210, N, 240> — HITACHI ZX210K
Заводская схема «Гидролинии рабочего оборудования (2P-BOOM)<210, N, 240>» для HITACHI ZX210K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8088816 | Трубка | 1 |
| 01 | 8088817 | Трубка | 1 |
| 02 | 8088818 | Трубка | 2 |
| 04 | 4189859 | Хомут трубки | 3 |
| 05 | J011260 | Болт с шайбой | 3 |
| 05 | J271260 замена: J901260 | Болт с шайбой | 3 |
| 06 | 4153488 | Хомут трубки | 3 |
| 07 | J011270 | Болт с шайбой | 3 |
| 07 | J271270 замена: J901270 | Болт с шайбой | 3 |
| 09 | 4187308 | Уплотнительное кольцо | 6 |
| 10 | 4187328 | Уплотнительное кольцо | 2 |
| 13 | 8088819 | Трубка | 1 |
| 14 | 8088820 | Трубка | 1 |
| 16 | 4189859 | Хомут трубки | 2 |
| 17 | 4190126 | Хомут трубки | 2 |
| 18 | J011260 | Болт с шайбой | 4 |
| 18 | J271260 замена: J901260 | Болт с шайбой | 4 |
| 20 | A853186 | Адаптер | 1 |
| 20A | 4506429 | Уплотнительное кольцо | 1 |
| 21 | 4187308 | Уплотнительное кольцо | 5 |
| 23 | A853188 | Адаптер | 1 |
| 23A | 4506429 | Уплотнительное кольцо | 1 |
| 24 | 4187328 | Уплотнительное кольцо | 1 |
| 26 | 4400846 | Шланг | 3 |
| 27 | 4400849 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
