NPK общий трубопроводы (гидромолот, гидроножницы) — HITACHI ZX210K

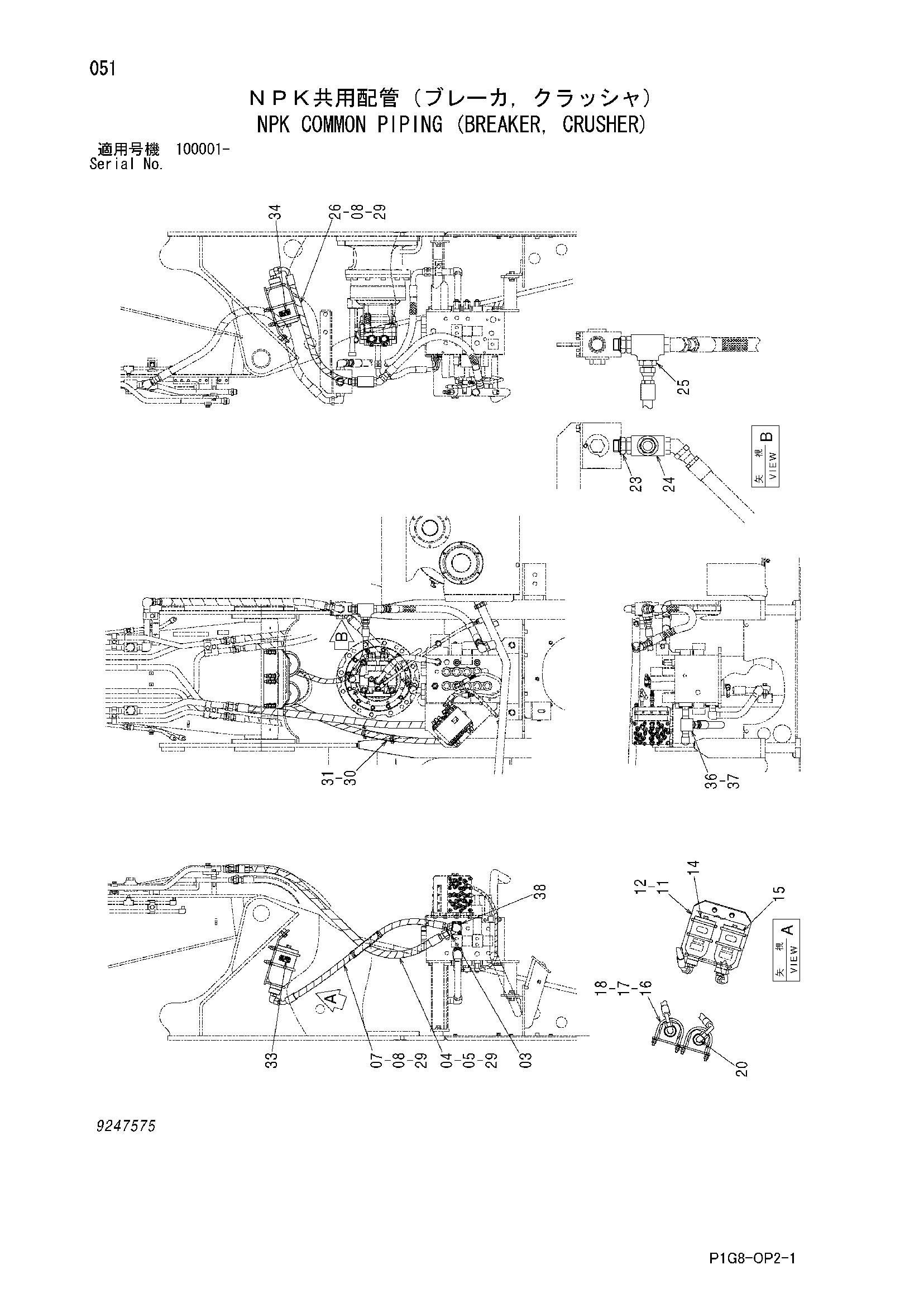

Заводская схема «NPK общий трубопроводы (гидромолот, гидроножницы)» для HITACHI ZX210K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | A853188 | Адаптер | 1 |
| 03A | 4506429 | Уплотнительное кольцо | 1 |
| 04 | 4286816 | Шланг | 1 |
| 05 | 4187328 | Уплотнительное кольцо | 2 |
| 07 | 4622342 | Шланг | 1 |
| 08 | 4187308 | Уплотнительное кольцо | 4 |
| 11 | 8099482 | Кронштейн | 1 |
| 12 | J271230 | Болт с шайбой | 2 |
| 12A | J901230 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 14 | 4461979 | Гидроаккумулятор | 1 |
| 15 | 4461977 | Гидроаккумулятор | 1 |
| 16 | 4208961 | U-образный болт | 4 |
| 17 | J950012 | Гайка | 16 |
| 18 | A590112 | Плоская шайба | 8 |
| 20 | A853366 | Угловой штуцер | 2 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | 4436616 | Адаптер | 1 |
| 23A | 4506429 | Уплотнительное кольцо | 2 |
| 24 | 4371317 | Тройник | 1 |
| 25 | A853186 | Адаптер | 1 |
| 25A | 4506429 | Уплотнительное кольцо | 1 |
| 26 | 4451810 | Шланг | 1 |
| 29 | 4446406 | Защитный кожух | 7 |
| 30 | 4219918 | Резиновая втулка | 1 |
| 31 | 4121859 | Ленточный зажим | 2 |
| 33 | 4464935 | Информационная табличка | 1 |
| 34 | 4464934 | Информационная табличка | 1 |
| 36 | 9768434 | Трубка | 1 |
| 37 | A811035 | Уплотнительное кольцо | 1 |
| 38 | J781035 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
