Поддерживающий каток [EU2, EU4] — HITACHI ZX210K

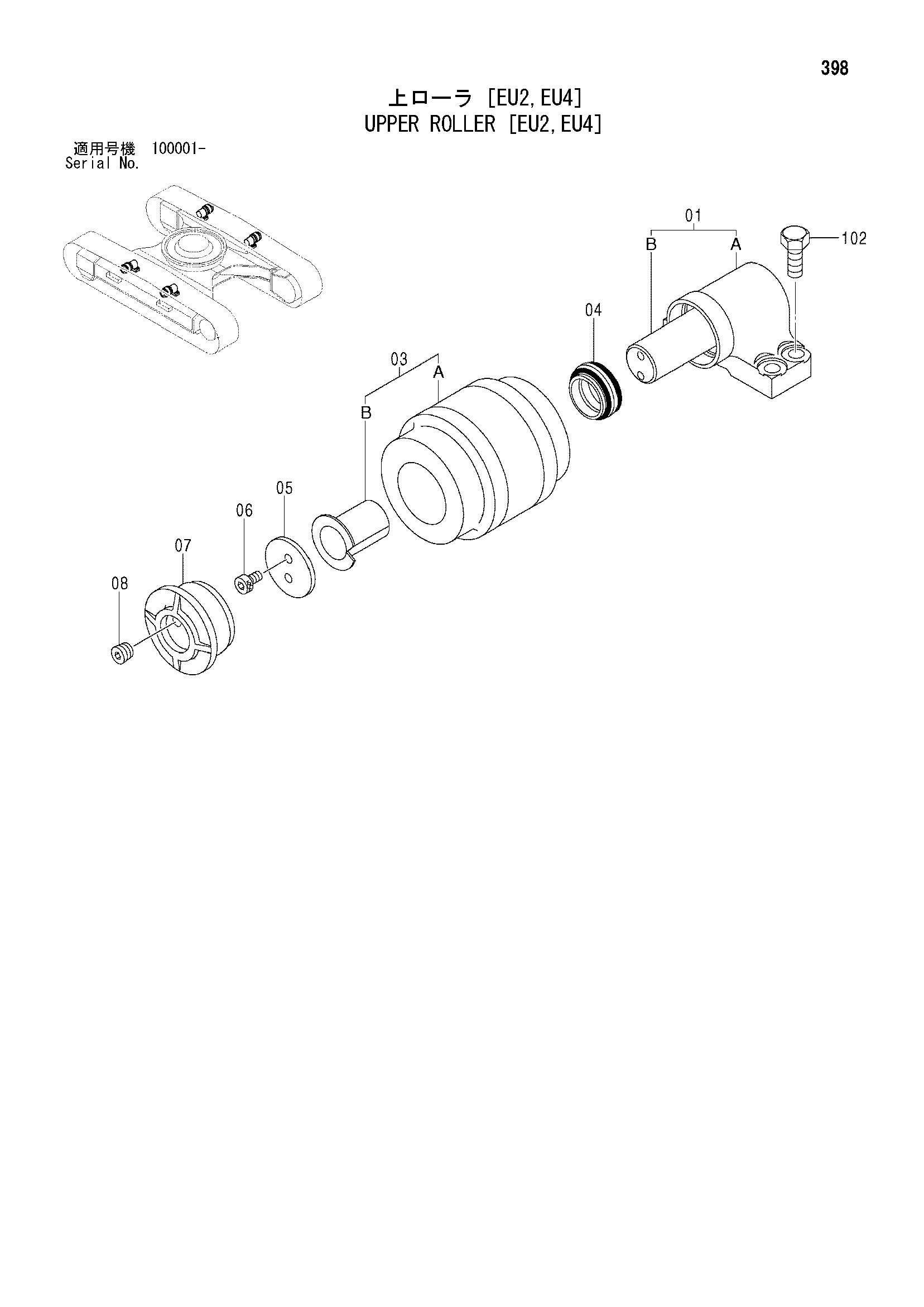

Заводская схема «Поддерживающий каток [EU2, EU4]» для HITACHI ZX210K. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Поддерживающий каток [EU2, EU4] HITACHI ZX210K](/catalog-drawings/61/610d4d9c-36b2-4361-a992-4b3b7667c831.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-08 | 9231273 | Каток верхний в сборе | 4 |
| 01 | 9231275 | Кронштейн | 1 |
| 01A | 4609647 | Кронштейн | 1 |
| 01B | 4609648 | Вал | 1 |
| 03 | 9231274 | Ролик | 1 |
| 03A | 4609646 | Ролик | 1 |
| 03B | 4172348 | Втулка | 1 |
| 04 | 4176380 | Комплект уплотнений | 1 |
| 05 | 4609650 | Шайба | 1 |
| 06 | M351020 | Болт с внутренним шестигранником | 2 |
| 07 | 4609651 | Крышка | 1 |
| 08 | 4609645 | Пробка | 1 |
| 102 | J931640 | Болт | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
