Трубопроводы системы смазки (2P-BOOM) — HITACHI ZX210K

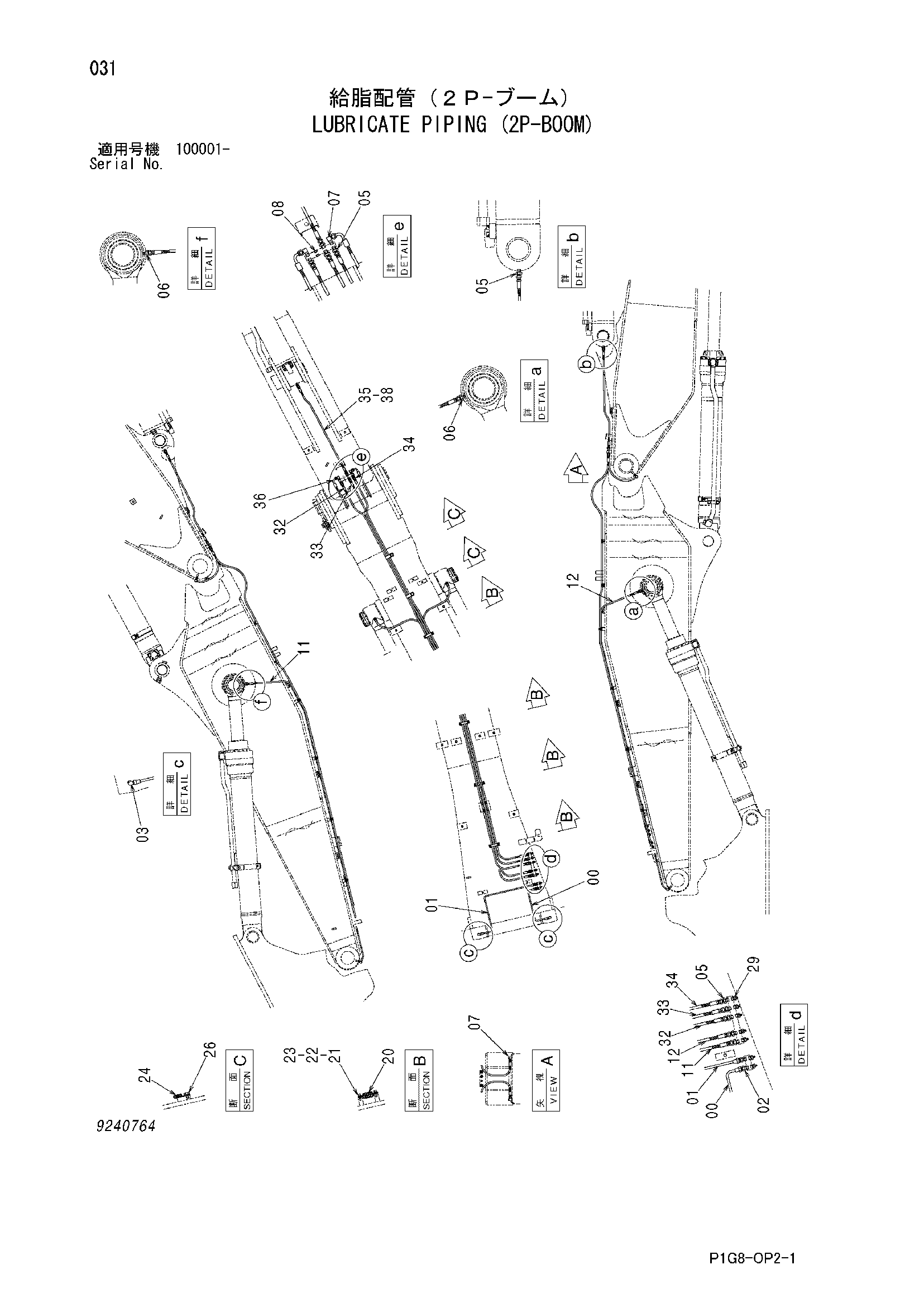

Заводская схема «Трубопроводы системы смазки (2P-BOOM)» для HITACHI ZX210K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4361000 | Трубка | 1 |
| 01 | 4370555 | Трубка | 1 |
| 02 | 4360981 | Штуцер трубки | 2 |
| 03 | 4345297 | Штуцер трубки | 2 |
| 05 | 4154651 | Адаптер | 10 |
| 06 | 4298744 | Адаптер | 2 |
| 07 | 4154656 | Угловой штуцер | 4 |
| 08 | 94-2011 | Пробка | 2 |
| 11 | 4622297 | Пластиковый шланг | 1 |
| 12 | 4622298 | Пластиковый шланг | 1 |
| 20 | 4367283 | Хомут шланга | 8 |
| 21 | J780620 | Болт с внутренним шестигранником | 8 |
| 22 | A590906 | Пружинная шайба | 8 |
| 23 | A590106 | Плоская шайба | 8 |
| 24 | 4252877 | Зажим | 2 |
| 26 | J271016 | Болт с шайбой | 2 |
| 26A | J901016 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 29 | J75482 | Пресс-маслёнка | 7 |
| 32 | 4314982 | Пластиковый шланг | 1 |
| 33 | 4622684 | Пластиковый шланг | 1 |
| 34 | 4429287 | Пластиковый шланг | 1 |
| 35 | 4368800 | Пластиковый шланг | 1 |
| 36 | 4385526 | Пластиковый шланг | 2 |
| 38 | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
