Гидролинии рабочего оборудования (2P-BOOM) — HITACHI ZX210K

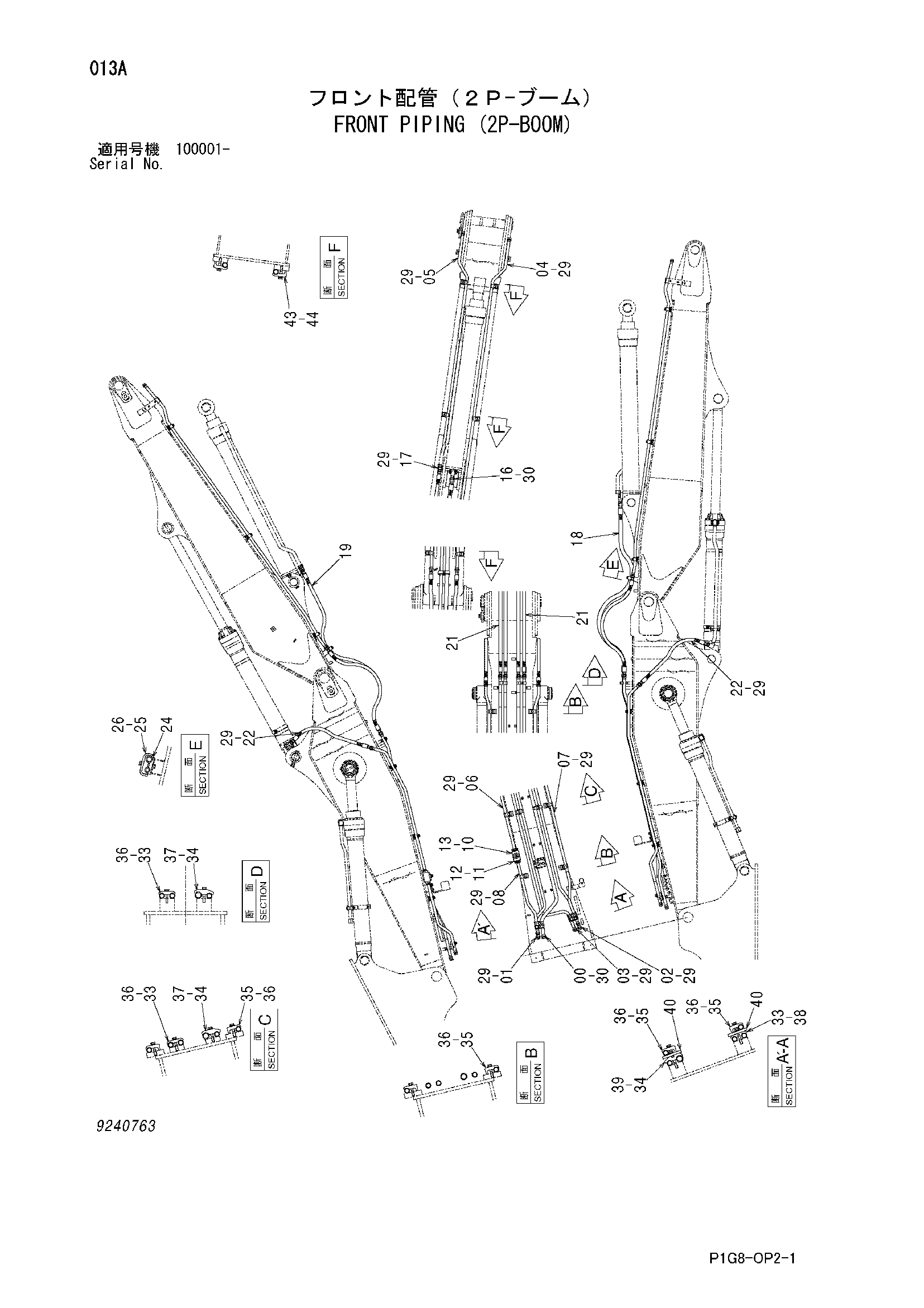

Заводская схема «Гидролинии рабочего оборудования (2P-BOOM)» для HITACHI ZX210K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8096414 | Трубка | 1 |
| 01 | 8096415 | Трубка | 1 |
| 02 | 8096416 | Трубка | 1 |
| 03 | 8096417 | Трубка | 1 |
| 04 | 8096418 | Трубка | 1 |
| 05 | 8096419 | Трубка | 1 |
| 06 | 8096421 | Трубка | 1 |
| 07 | 8096420 | Трубка | 1 |
| 08 | 9762583 | Трубка | 1 |
| 10 | 4330223 | Клапан словретур | 1 |
| 11 | 986910 | Разъёмный фланец | 4 |
| 12 | J781030 | Болт с внутренним шестигранником | 8 |
| 13 | 971489 | Уплотнительное кольцо | 2 |
| 16 | A853188 | Адаптер | 1 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | A853186 | Адаптер | 1 |
| 17A | 4506429 | Уплотнительное кольцо | 1 |
| 18 | 4286823 | Шланг | 1 |
| 19 | 4286281 | Шланг | 1 |
| 21 | 4265833 | Шланг | 2 |
| 22 | 4286268 | Шланг | 2 |
| 24 | 4285724 | Резиновая прокладка | 1 |
| 25 | 4285725 | Хомут трубки | 1 |
| 26 | J271275 | Болт с шайбой | 1 |
| 26A | J901275 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 29 | 4187308 | Уплотнительное кольцо | 17 |
| 30 | 4187328 | Уплотнительное кольцо | 3 |
| 33 | 4189859 | Хомут трубки | 3 |
| 34 | 4153488 | Хомут трубки | 3 |
| 35 | 4190126 | Хомут трубки | 8 |
| 36 | J271260 | Болт с шайбой | 10 |
| 36A | J901260 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
| 37 | J271270 | Болт с шайбой | 2 |
| 37A | J901270 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 38 | J271275 | Болт с шайбой | 1 |
| 38A | J901275 | Болт | 1 |
| 38B | J222012 | Шайба | 1 |
| 39 | J271285 | Болт с шайбой | 1 |
| 39A | J901285 | Болт | 1 |
| 39B | J222012 | Шайба | 1 |
| 40 | 4622059 | Кронштейн | 2 |
| 43 | 4190126 | Хомут трубки | 6 |
| 44 | J271260 | Болт с шайбой | 6 |
| 44A | J901260 | Болт | 1 |
| 44B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
