Гидроцилиндр ковша — HITACHI ZX210K

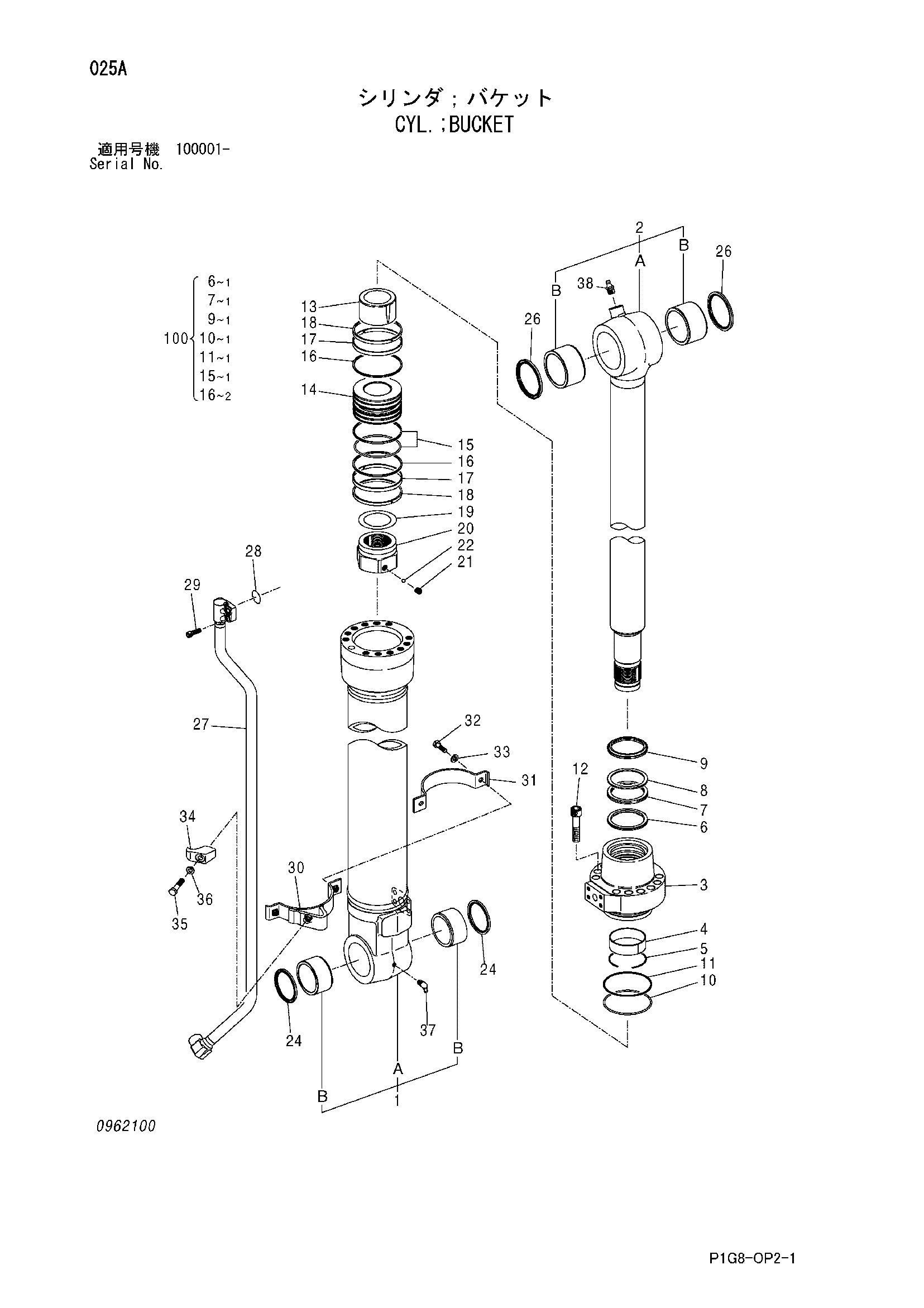

Заводская схема «Гидроцилиндр ковша» для HITACHI ZX210K. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4628580	Гидроцилиндр ковша	1
1	0962108	Труба гидроцилиндра	1
1A	0962101	Труба гидроцилиндра	1
1B	4332285	Втулка	2
2	0962109	Шток поршня	1
2A	0962102	Шток поршня	1
2B	4397791	Втулка	2
3	0962103	Головка гидроцилиндра	1
4	0325904	Втулка	1
5	0237407	Стопорное кольцо	1
6	4469112	Кольцо	1
7	0105301	U-образная манжета	1
8	0237419	Опорное кольцо	1
9	4428492	Грязесъёмное кольцо	1
10	A811130	Уплотнительное кольцо	1
11	0789107	Опорное кольцо	1
12	0219305	Болт с внутренним шестигранником	12
13	0932804	Кольцо амортизатор	1
14	0876407	Поршень	1
15	0309210	Уплотнительное кольцо	1
16	0789109	Опорное кольцо	2
17	0962104	Направляющее кольцо	2
18	0309212	Кольцо	2
19	0309216	Регулировочная шайба	1
20	0789111	Гайка	1
21	0309011	Установочный винт	1
22	0111707	Стальной шарик	1
24	4067902	Грязесъёмное кольцо	2
26	4067901	Грязесъёмное кольцо	2
27	0962105	Трубка	1
28	984614	Уплотнительное кольцо	1
29	M341236	Болт с внутренним шестигранником	4
30-36	0962110	Комплект лента	1
30	0962106	Лента	1
31	0309221	Лента	1
32	J021035	Болт	2
33	A590910	Шайба	2
34	0309219	Хомут трубки	1
35	0224115	Болт	1
36	0208516	Пружинная шайба	1
37	0271312	Пресс-маслёнка	1
38	J75481	Пресс-маслёнка	1
39	0409110	Болт	2
100	4639939	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX210K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
