Шланг защита от разрыва клапан трубопроводы (рукоять)(ISO специальное исполнение.)(моноблочный стрела)(2) — HITACHI ZX210K

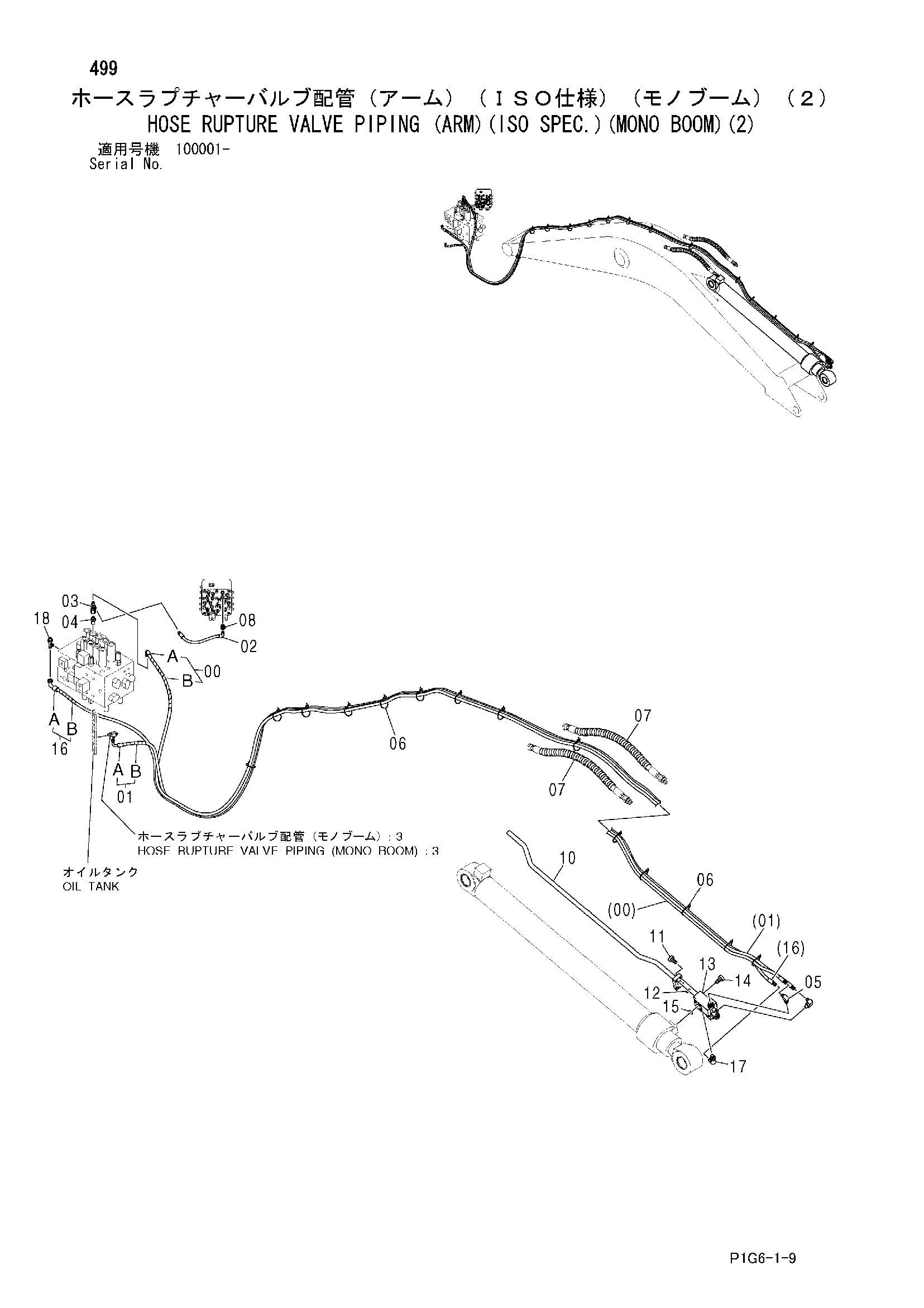

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)(ISO специальное исполнение.)(моноблочный стрела)(2)» для HITACHI ZX210K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9190072 | Шланг в сборе | 1 |
| 00A | 4436256 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 20 |
| 01 | 9190073 | Шланг в сборе | 1 |
| 01A | 4436258 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 19 |
| 02 | 4436264 | Шланг | 1 |
| 03 | 4246672 | Соединительный штуцер | 1 |
| 04 | 4202422 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A852323 | Угловой штуцер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4055312 | Ленточный зажим | 15 |
| 07 | 4327294 | Защитный кожух | 2 |
| 08 | A852133 | Адаптер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4438227 | Трубка | 1 |
| 11 | 4489408 | Болт с внутренним шестигранником | 4 |
| 12 | 984614 | Уплотнительное кольцо | 1 |
| 13 | 4422632 замена: 4489420 | Удерживающий клапан | 1 |
| 13 | 4489420 | Удерживающий клапан | 1 |
| 14 | 4603245 | Болт с внутренним шестигранником | 4 |
| 15 | 984614 | Уплотнительное кольцо | 1 |
| 16 | 9224783 | Шланг в сборе | 1 |
| 16A | 4600971 | Шланг | 1 |
| 16B | 4327293 | Защитный кожух | 20 |
| 17 | A852344 | Угловой штуцер | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | A852434 | Тройник | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
