Вспомогательный трубопроводы (2P-BOOM) — HITACHI ZX210K

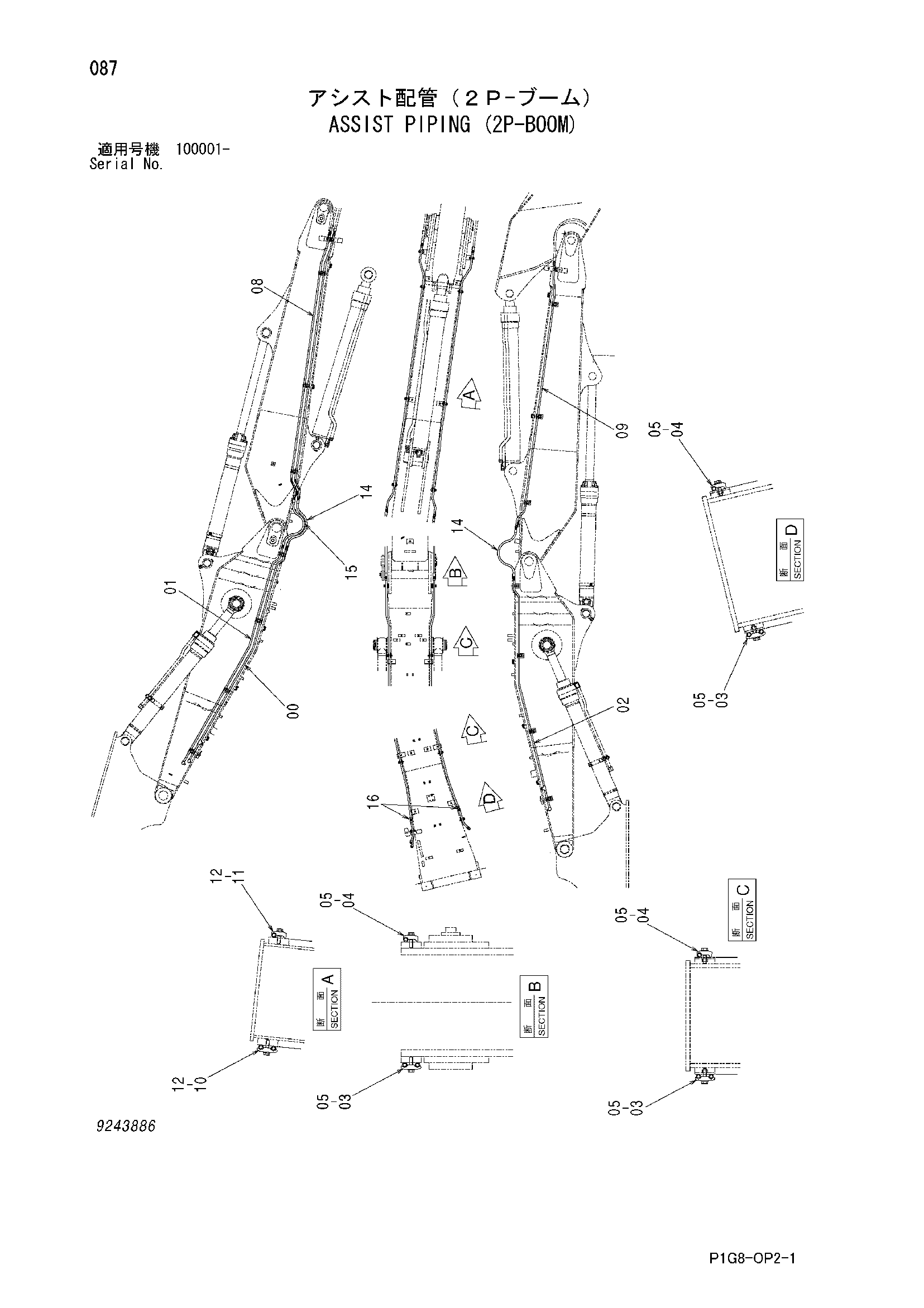

Заводская схема «Вспомогательный трубопроводы (2P-BOOM)» для HITACHI ZX210K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8098158 | Трубка | 1 |
| 01 | 8098159 | Трубка | 1 |
| 02 | 8098160 | Трубка | 1 |
| 03 | 4189858 | Хомут трубки | 4 |
| 04 | 4190124 | Хомут трубки | 4 |
| 05 | J271250 | Болт с шайбой | 8 |
| 05A | J901250 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 08 | 8098162 | Трубка | 2 |
| 09 | 8098161 | Трубка | 1 |
| 10 | 4189858 | Хомут трубки | 4 |
| 11 | 4190124 | Хомут трубки | 4 |
| 12 | J271250 | Болт с шайбой | 8 |
| 12A | J901250 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 14 | 4469297 | Шланг | 2 |
| 15 | 4489006 | Шланг | 1 |
| 16 | 94-2023 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
