Гидроцилиндр — HITACHI ZX210K

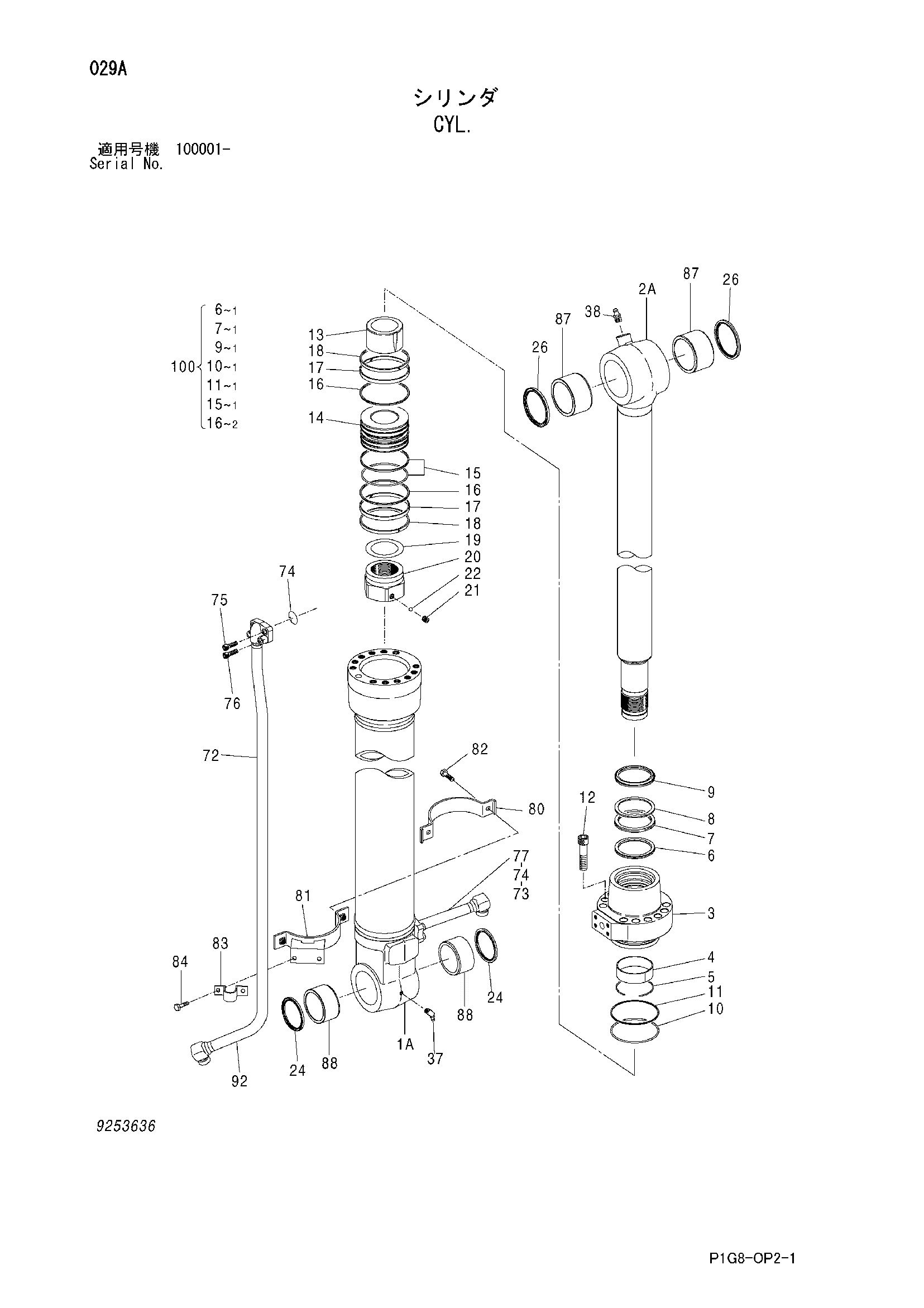

Заводская схема «Гидроцилиндр» для HITACHI ZX210K. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9253636	Гидроцилиндр	1
1A	0962101	Труба гидроцилиндра	1
2A	0962102	Шток поршня	1
3	0962103	Головка гидроцилиндра	1
4	0325904	Втулка	1
5	0237407	Стопорное кольцо	1
6	4469112	Кольцо	1
7	0105301	U-образная манжета	1
8	0237419	Опорное кольцо	1
9	4428492	Грязесъёмное кольцо	1
10	A811130	Уплотнительное кольцо	1
11	0789107	Опорное кольцо	1
12	0219305	Болт с внутренним шестигранником	12
13	0932804	Кольцо амортизатор	1
14	0876407	Поршень	1
15	0309210	Уплотнительное кольцо	1
16	0789109	Опорное кольцо	2
17	0962104	Направляющее кольцо	2
18	0309212	Кольцо	2
19	0309216	Регулировочная шайба	1
20	0789111	Гайка	1
21	0309011	Установочный винт	1
22	0111707	Стальной шарик	1
24	4067902	Грязесъёмное кольцо	2
26	4067901	Грязесъёмное кольцо	2
37	0271312	Пресс-маслёнка	1
38	J75481	Пресс-маслёнка	1
39	0409110	Болт	2
72	8101781	Трубка	1
73	8096683	Трубка	1
74	A811035	Уплотнительное кольцо	2
75	M341245	Болт с внутренним шестигранником	2
76	M341260	Болт с внутренним шестигранником	2
77	M341236	Болт с внутренним шестигранником	4
80	3088623	Хомут	1
81	8079292	Хомут	1
82	4609015	Болт с шайбой	2
83	4194152	Хомут трубки	1
84	4609833	Болт с шайбой	2
87	4067901	Втулка	2
88	4067902	Втулка	2
92	4260203	Колпачок	2
100	4639939	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX210K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
