Рукоять трубопроводы (3.2m рукоять)(верхний) — HITACHI ZX210K

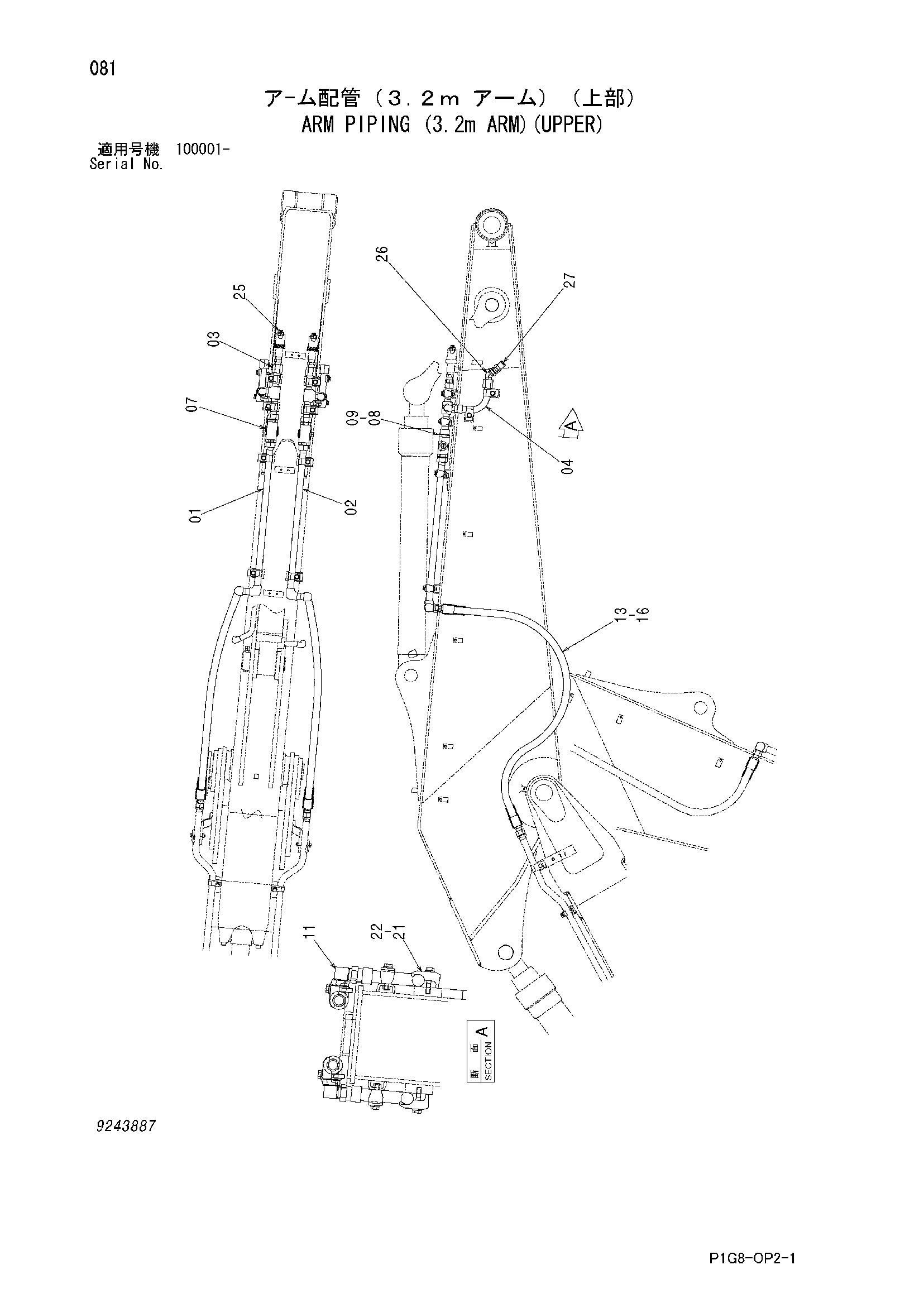

Заводская схема «Рукоять трубопроводы (3.2m рукоять)(верхний)» для HITACHI ZX210K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8098156 | Трубка | 1 |
| 02 | 8098157 | Трубка | 1 |
| 03 | 8077757 | Трубка | 2 |
| 04 | 9753471 | Трубка | 2 |
| 07 | 4432055 | Запорный клапан | 2 |
| 08 | 4205196 | Адаптер | 4 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | 4187329 | Уплотнительное кольцо | 4 |
| 11 | 4102104 | Угловой штуцер | 2 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 13 | 4400853 | Шланг | 2 |
| 16 | 4187328 | Уплотнительное кольцо | 4 |
| 21 | 4190127 | Хомут трубки | 12 |
| 22 | J271265 | Болт с шайбой | 12 |
| 22A | J901265 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 25 | 94-2026 | Пробка | 2 |
| 26 | 94-1505 | Угловой штуцер | 2 |
| 27 | 9718917 | Унион | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
