Рукоять трубопроводы (3.2m рукоять)(боковой) — HITACHI ZX210K

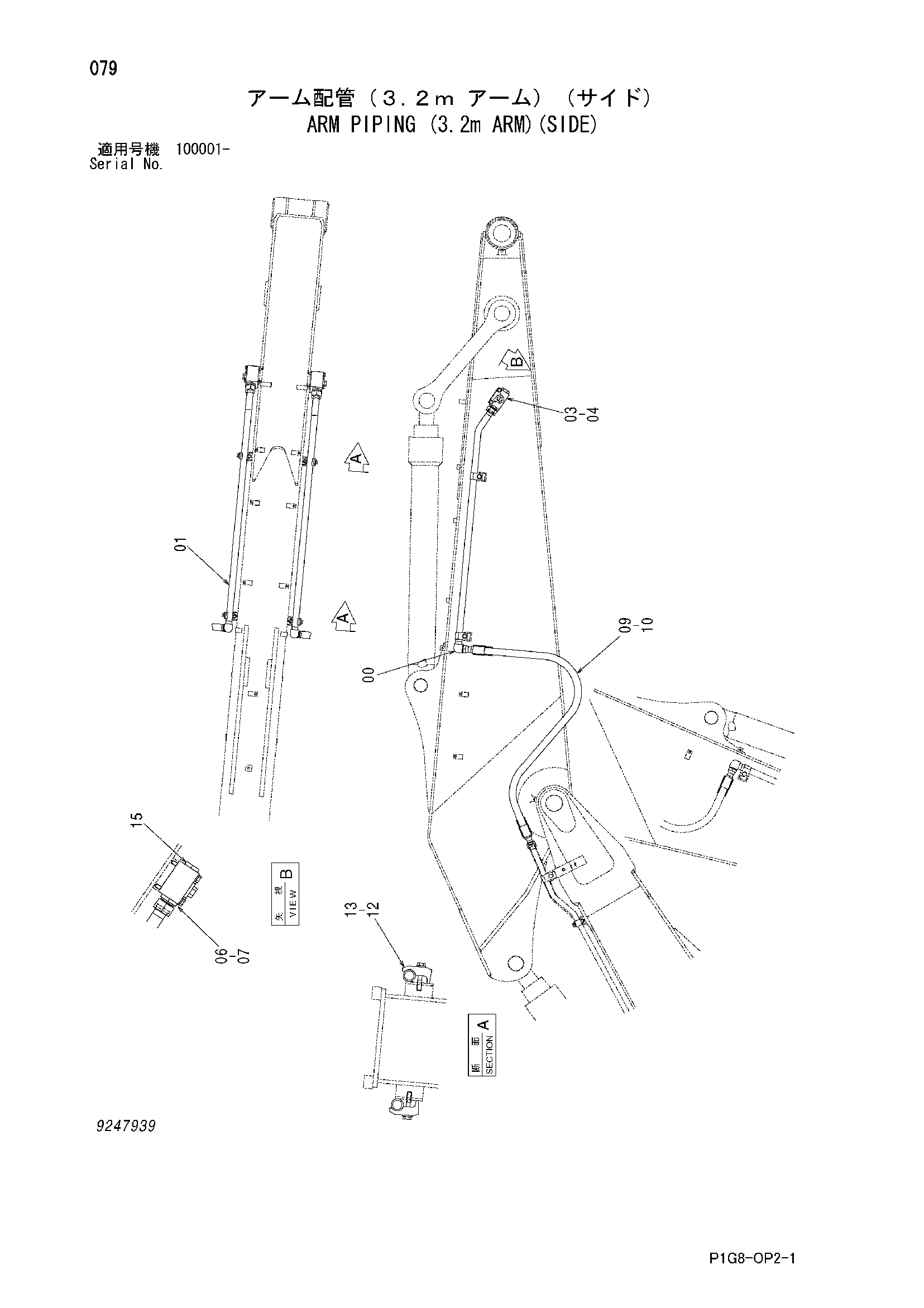

Заводская схема «Рукоять трубопроводы (3.2m рукоять)(боковой)» для HITACHI ZX210K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8085981 | Трубка | 1 |
| 01 | 8085973 | Трубка | 1 |
| 03 | 4447675 | Запорный клапан | 2 |
| 04 | J271085 | Болт с шайбой | 4 |
| 04A | J901085 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 4205196 | Адаптер | 2 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | 4187329 | Уплотнительное кольцо | 2 |
| 09 | 4400850 | Шланг | 2 |
| 10 | 4187328 | Уплотнительное кольцо | 4 |
| 12 | 4190127 | Хомут трубки | 4 |
| 13 | J271270 | Болт с шайбой | 4 |
| 13A | J901270 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 15 | 4113926 | Пробка | 2 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
