Кондиционер (2)<N, 240> — HITACHI ZX210K

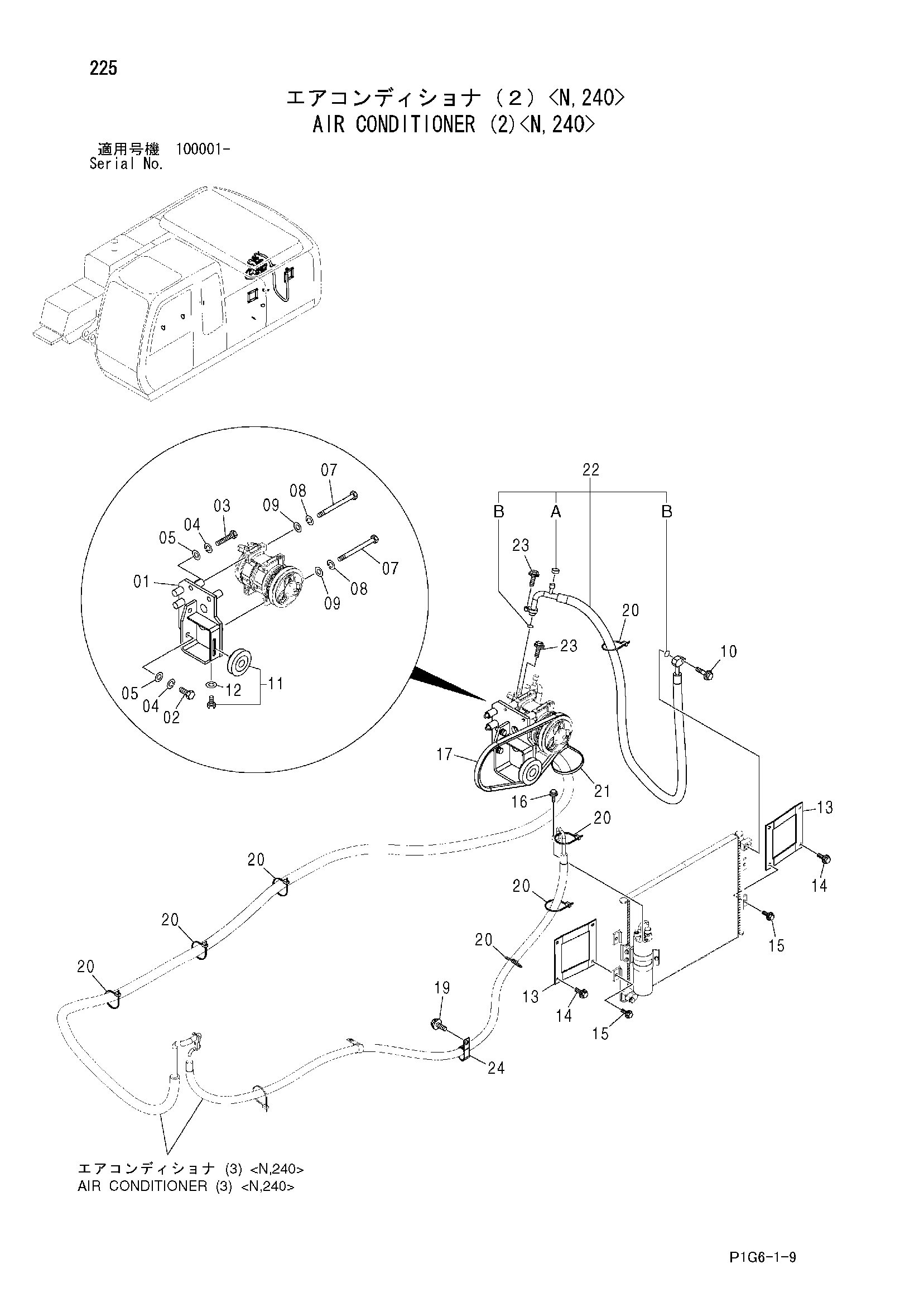

Заводская схема «Кондиционер (2)<N, 240>» для HITACHI ZX210K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7038468 | Кронштейн | 1 |
| 02 | M111030 замена: J241030 | Болт | 2 |
| 02 | J241030 | Болт | 2 |
| 03 | M111060 замена: J241060 | Болт | 2 |
| 03 | J241060 | Болт | 2 |
| 04 | A590910 | Пружинная шайба | 4 |
| 05 | A590110 | Плоская шайба | 4 |
| 07 | J900806 | Болт | 4 |
| 08 | A590908 | Пружинная шайба | 4 |
| 09 | A590108 | Плоская шайба | 4 |
| 10 | J020835 | Болт с шайбой | 1 |
| 10 | J260835 замена: J900835 | Болт с шайбой | 1 |
| 11 | 4346770 | Шкив | 1 |
| 12 | A590108 | Плоская шайба | 1 |
| 13 | 9753632 | Кронштейн | 2 |
| 14 | J021020 | Болт с шайбой | 4 |
| 14 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 15 | J020820 | Болт с шайбой | 4 |
| 15 | J260820 замена: J900820 | Болт с шайбой | 4 |
| 16 | J020625 | Болт с шайбой | 1 |
| 16 | J260625 замена: J900625 | Болт с шайбой | 1 |
| 17 | 4410219 замена: 4612283 | Ремень V | 1 |
| 17 | 4612283 | Ремень V | 1 |
| 19 | J011020 | Болт с шайбой | 1 |
| 19 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 20 | 4055312 | Ленточный зажим | 7 |
| 21 | 4121859 | Ленточный зажим | 1 |
| 22 | 4460488 | Шланг | 1 |
| 22A | 4370247 | Колпачок | 1 |
| 22B | 4421946 | Уплотнительное кольцо | 2 |
| 23 | J020830 | Болт с шайбой | 2 |
| 23 | J260830 замена: J900830 | Болт с шайбой | 2 |
| 24 | 4190266 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
