Основные гидролинии (2P-BOOM) — HITACHI ZX210K

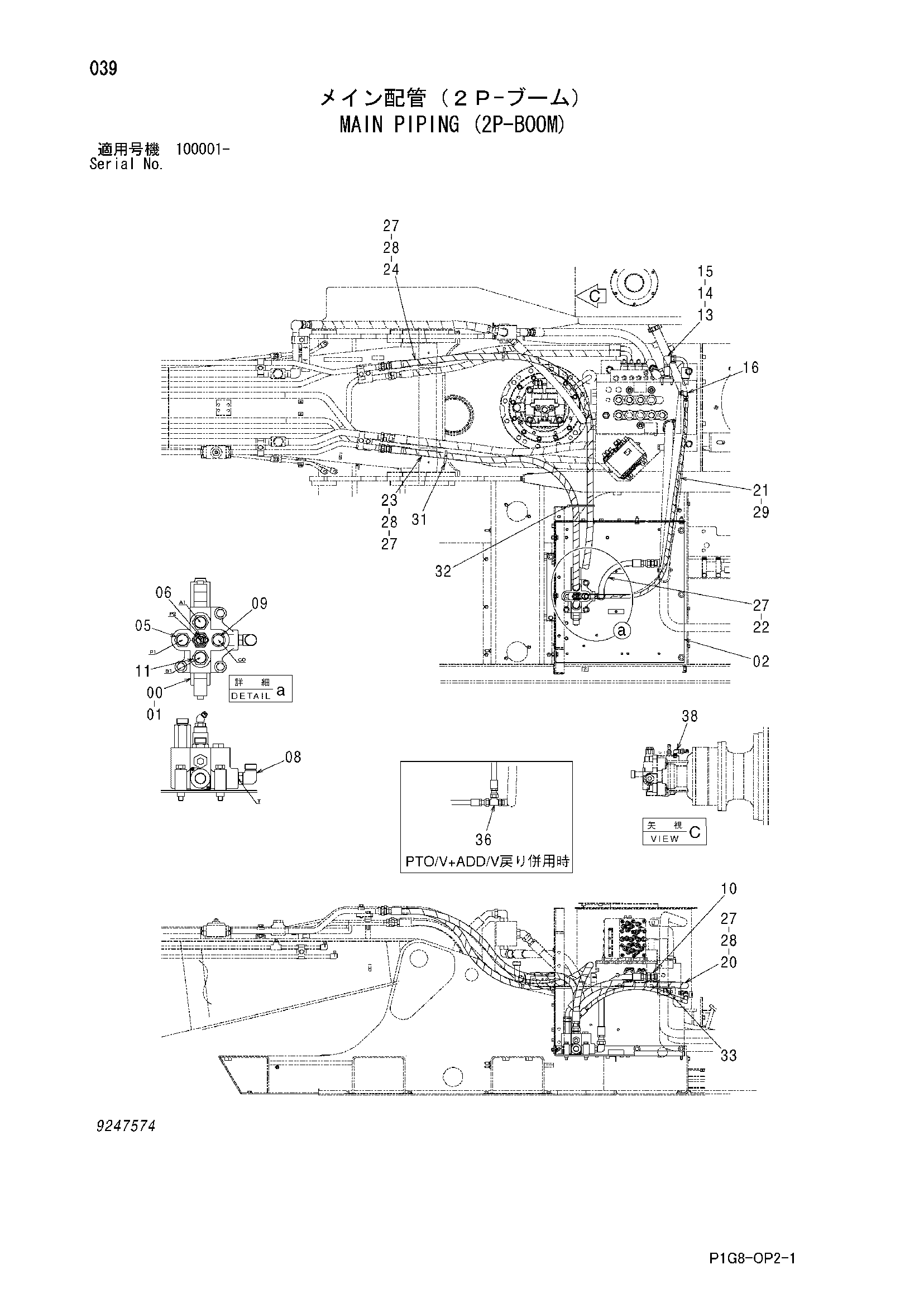

Заводская схема «Основные гидролинии (2P-BOOM)» для HITACHI ZX210K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4478056 | Гидрораспределитель | 1 |
| 01 | J271285 | Болт с шайбой | 3 |
| 01A | J901285 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | 7038105 | Крышка | 1 |
| 05 | 4197532 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A852233 | Угловой штуцер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A853346 | Угловой штуцер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4174541 | Пробка | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | A853166 | Адаптер | 1 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4197530 | Адаптер | 2 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 9763877 | Трубка | 1 |
| 14 | J781030 | Болт с внутренним шестигранником | 4 |
| 15 | 971489 | Уплотнительное кольцо | 1 |
| 16 | A852333 | Угловой штуцер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4631769 | Шланг | 1 |
| 21 | 4376769 | Шланг | 1 |
| 22 | 4284657 | Шланг | 1 |
| 23 | 4286279 | Шланг | 1 |
| 24 | 4389102 | Шланг | 1 |
| 27 | 4187308 | Уплотнительное кольцо | 8 |
| 28 | 4327294 | Защитный кожух | 12 |
| 29 | 4327293 | Защитный кожух | 6 |
| 31 | 4121859 | Ленточный зажим | 5 |
| 32 | 4055312 | Ленточный зажим | 5 |
| 33 | 4449108 | Резиновая прокладка | 1 |
| 36 | A853466 | Тройник | 1 |
| 36A | 4506424 | Уплотнительное кольцо | 1 |
| 38 | 4376846 | Угловой штуцер | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
