Стрела трубопроводы (гидромолот, гидроножницы) — HITACHI ZX210K

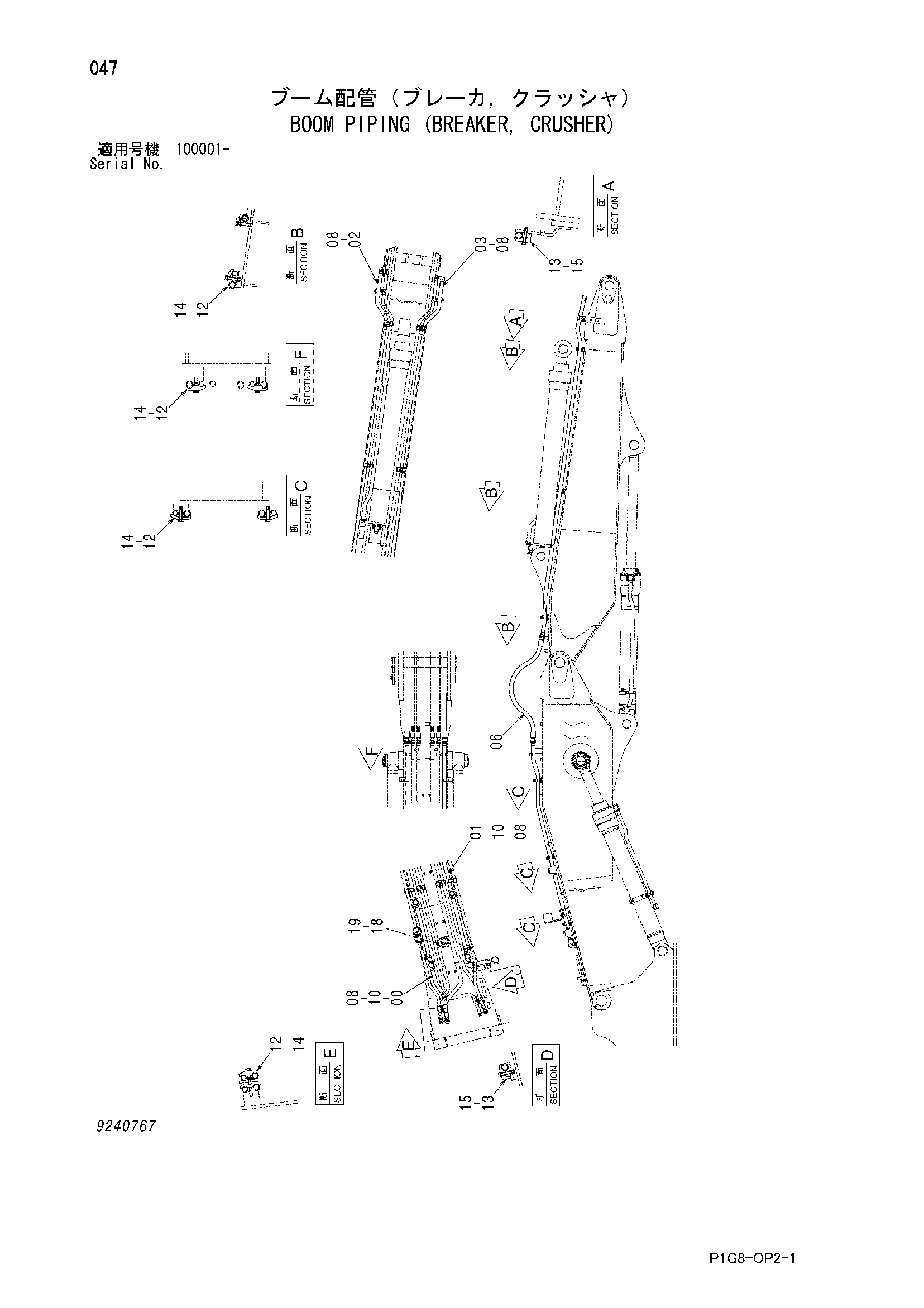

Заводская схема «Стрела трубопроводы (гидромолот, гидроножницы)» для HITACHI ZX210K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8096422 | Трубка | 1 |
| 01 | 8096423 | Трубка | 1 |
| 02 | 8096424 | Трубка | 1 |
| 03 | 8096425 | Трубка | 1 |
| 06 | 4265832 | Шланг | 2 |
| 08 | 4187328 | Уплотнительное кольцо | 8 |
| 10 | A885008 | Пробка | 4 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4153488 | Хомут трубки | 15 |
| 13 | 4190127 | Хомут трубки | 3 |
| 14 | J271270 | Болт с шайбой | 15 |
| 14A | J901270 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | J271275 | Болт с шайбой | 3 |
| 15A | J901275 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 18 | 3095563 | Кронштейн | 1 |
| 19 | J281230 | Болт с шайбой | 4 |
| 19A | J901230 | Болт | 1 |
| 19B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
