LUBRICATE PIPING (3.2m ARM)(SIDE) — HITACHI ZX210K

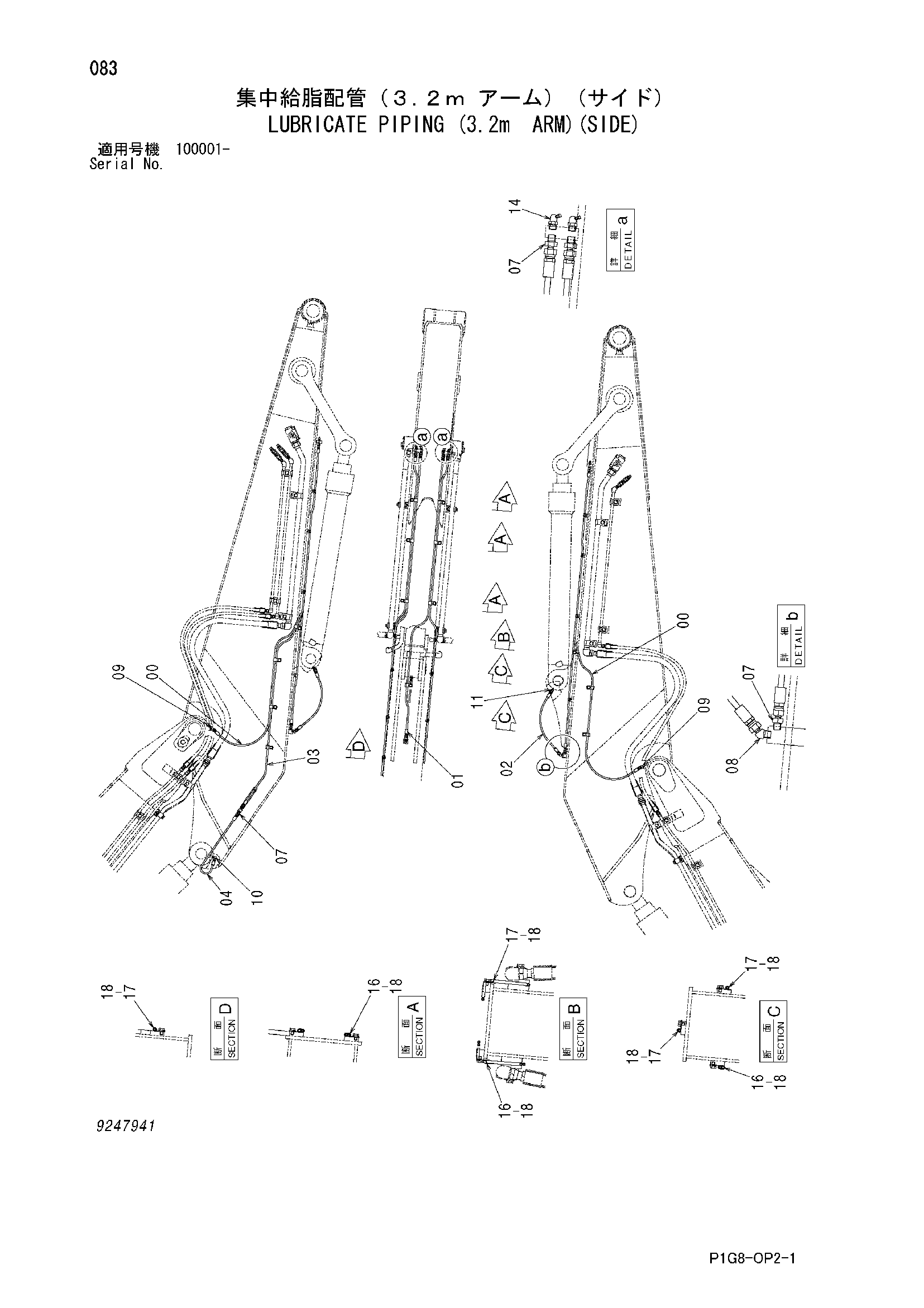

Заводская схема «LUBRICATE PIPING (3.2m ARM)(SIDE)» для HITACHI ZX210K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4428930 | Пластиковый шланг | 2 |
| 01 | 4455116 | Пластиковый шланг | 1 |
| 02 | 4479191 | Пластиковый шланг | 1 |
| 03 | 4437275 | Пластиковый шланг | 1 |
| 04 | 4269797 | Шланг | 1 |
| 07 | 4154651 | Адаптер | 7 |
| 08 | 4154655 | Угловой штуцер | 1 |
| 09 | 4298745 | Угловой штуцер | 2 |
| 10 | 4256211 | Угловой штуцер | 1 |
| 11 | 4298744 | Адаптер | 1 |
| 14 | 4148896 | Пресс-маслёнка | 4 |
| 16 | 4192018 | Зажим | 9 |
| 17 | 4190261 | Зажим | 5 |
| 18 | J271016 | Болт с шайбой | 14 |
| 18A | J901016 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
