Вспомогательный трубопроводы (3.2m рукоять)(верхний) — HITACHI ZX210K

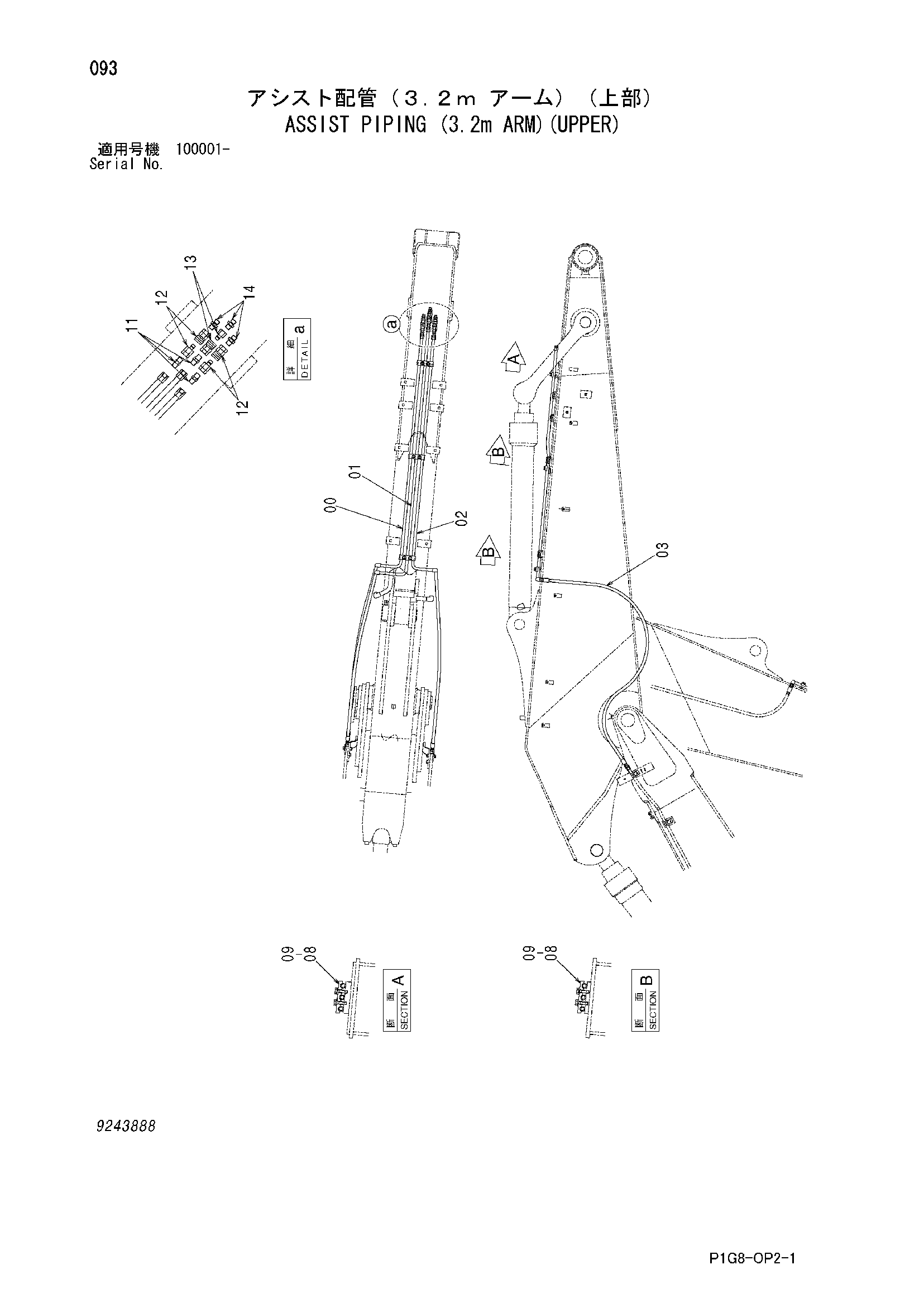

Заводская схема «Вспомогательный трубопроводы (3.2m рукоять)(верхний)» для HITACHI ZX210K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9763344 | Трубка | 1 |
| 01 | 9763345 | Трубка | 1 |
| 02 | 9763343 | Трубка | 1 |
| 03 | 4477500 | Шланг | 3 |
| 08 | 4242078 | Кланп трубка | 3 |
| 09 | J271035 | Болт с шайбой | 6 |
| 09A | J901035 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | 94-1702 | Адаптер | 3 |
| 12 | 4059552 | Самоуплотняющееся соединение | 2 |
| 12A | 4644532 | Пылезащитный колпачок | 1 |
| 12B | 4644533 | Пылезащитный колпачок | 1 |
| 13 | 4232933 | Самоуплотняющееся соединение | 1 |
| 13A | 4644532 | Пылезащитный колпачок | 1 |
| 13B | 4644533 | Пылезащитный колпачок | 1 |
| 14 | 94-1302 | Адаптер | 3 |
| 15 | 4163044 | Ленточный зажим | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
