Крышка (7)(тропикал) — HITACHI ZX210H-5G

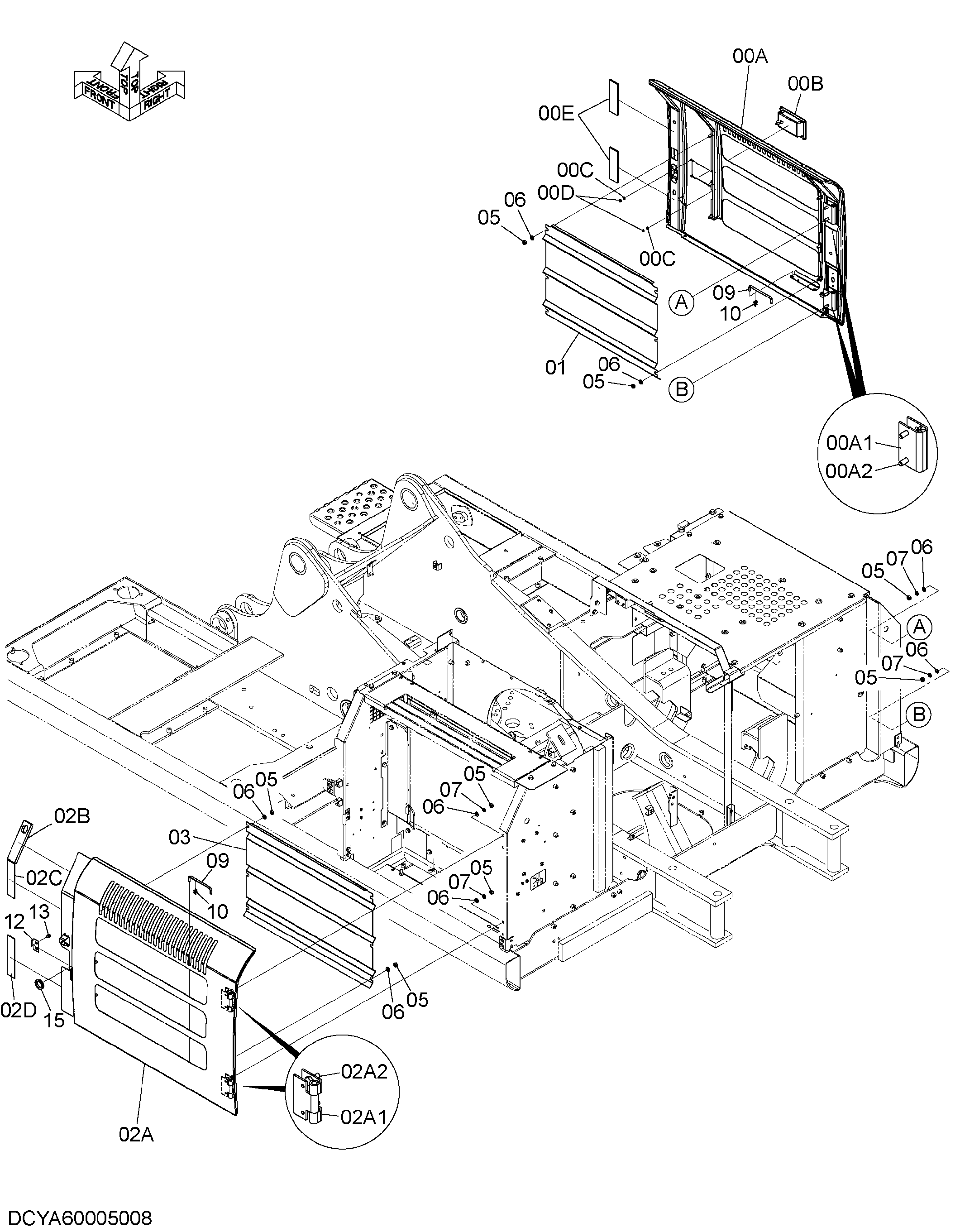

Заводская схема «Крышка (7)(тропикал)» для HITACHI ZX210H-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA60000176 | Дверь | 1 |
| 00A | YA40000154 | Дверь | 1 |
| 00A1 | 3104320 | Петля | 2 |
| 00A2 | J921025 | Болт | 4 |
| 00B | 4652498 | Блокировка (левый) | 1 |
| 00C | A590106 | Плоская шайба | 4 |
| 00D | M500605 | Гайка | 4 |
| 00E | 4654109 | Резиновая прокладка | 2 |
| 01 | YA00000281 | Крышка | 1 |
| 02 | 8126215 | Дверь | 1 |
| 02A | 6029056 | Дверь | 1 |
| 02A1 | 3104320 | Петля | 2 |
| 02A2 | J921025 | Болт | 4 |
| 02B | 4716055 | Резиновая прокладка | 1 |
| 02C | 4716056 | Резиновая прокладка | 1 |
| 02D | 4654108 | Резиновая прокладка | 1 |
| 03 | 3122103 | Крышка | 1 |
| 05 | J950010 | Гайка | 20 |
| 06 | A590110 | Плоская шайба | 20 |
| 07 | A590910 | Пружинная шайба | 8 |
| 09 | 4639112 | Стойка | 2 |
| 10 | 4647195 | Держатель | 2 |
| 12 | 4642167 | Ограничитель | 1 |
| 13 | J260816 | Болт с шайбой | 2 |
| 13A | J900816 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 15 | 4211059 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210H-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
