Напорные трубопроводы — HITACHI ZX210H-3G

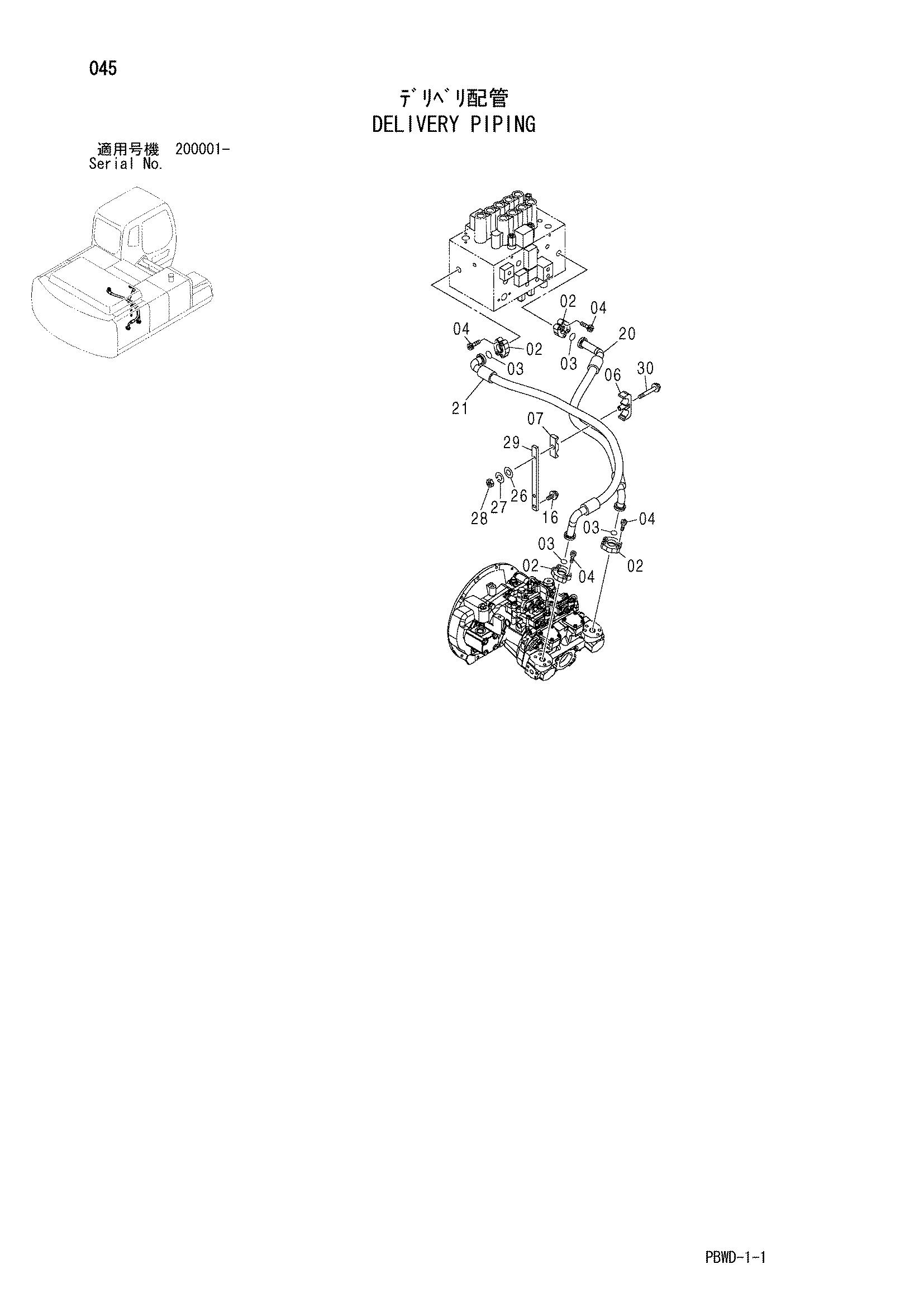

Заводская схема «Напорные трубопроводы» для HITACHI ZX210H-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4085560 | Разъёмный фланец | 8 |
| 03 | 966993 | Уплотнительное кольцо | 4 |
| 04 | J781240 | Болт с внутренним шестигранником | 16 |
| 06 | 8061722 | Хомут | 1 |
| 07 | 3072291 | Резиновая прокладка | 1 |
| 16 | J271240 | Болт с шайбой | 2 |
| 16A | J901240 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 20 | 4334454 | Шланг | 1 |
| 21 | 4422486 | Шланг | 1 |
| 26 | A590112 | Плоская шайба | 1 |
| 27 | A590912 | Пружинная шайба | 1 |
| 28 | J950012 | Гайка | 1 |
| 29 | 4451554 | Кронштейн | 1 |
| 30 | J271200 | Болт с шайбой | 1 |
| 30A | J901200 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210H-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
