Электрический тип управление детали (PTO) — HITACHI ZX210H-3G

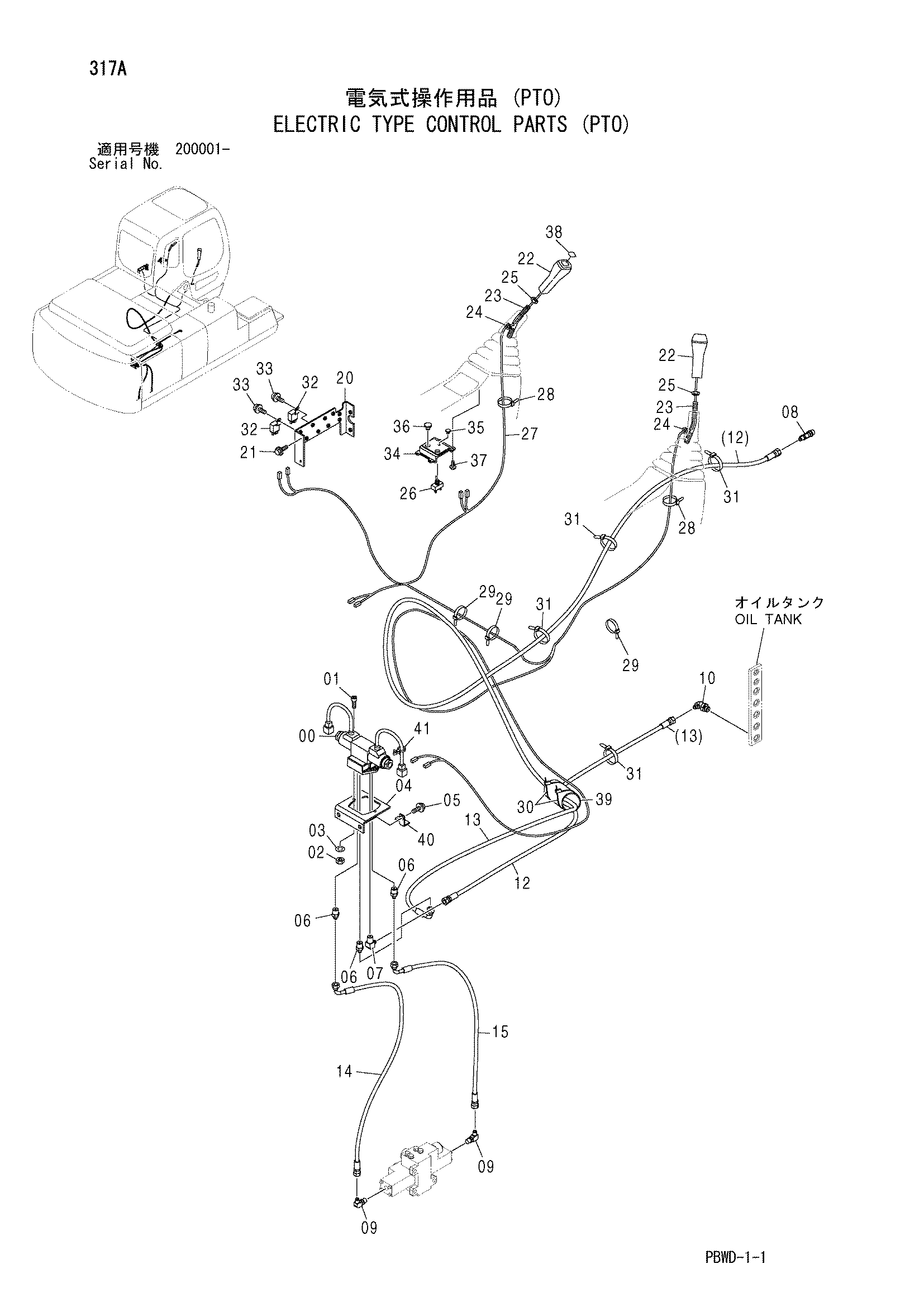

Заводская схема «Электрический тип управление детали (PTO)» для HITACHI ZX210H-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4350150	Электромагнитный клапан	1
01	J780625	Болт с внутренним шестигранником	2
02	M500605	Гайка	2
03	A590906	Пружинная шайба	2
04	4291461	Кронштейн	1
05	J271025	Болт с шайбой	2
05A	J901025	Болт	1
05B	J222010	Шайба	1
06	4215649	Адаптер	3
07	4182734	Угловой штуцер	2
08	4239712	Тройник	1
08A	957366	Уплотнительное кольцо	1
09	A852322	Угловой штуцер	2
09A	957366	Уплотнительное кольцо	1
10	A852332	Угловой штуцер	1
10A	4509180	Уплотнительное кольцо	1
12	4481441	Шланг	1
13	4481448	Шланг	1
14	4481449	Шланг	1
15	4481451	Шланг	1
20	8082783	Кронштейн	1
21	J260616	Болт с шайбой	4
21A	J900616	Болт	1
21B	A590106	Плоская шайба	1
22	4319774	Рукоятка	2
23	9739222	Рычаг	2
24	487081	Резиновая втулка	2
25	J952014	Гайка	2
26	4242001	Выключатель тумблер	1
27	2046242	Жгут проводов	1
28	4300351	Ленточный зажим	2
29	4163044	Ленточный зажим	10
30	4121859	Ленточный зажим	4
31	4055312	Ленточный зажим	12
32	4414207	Реле	2
33	J460614	Винт с шайбой	2
34	3091842	Панель	1
35	4294437	Колпачок	1
36	4385236	Колпачок	1
37	4452613	Самонарезающий винт	4
38	4455930	Информационная табличка	1
39	4219918	Резиновая втулка	1
40	4257159	Кронштейн	2
41	4259220	Зажим	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX210H-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
