Гидромолот, гидроножницы трубопроводы (основной)(3)<210LCN, 240N> — HITACHI ZX210H-3F

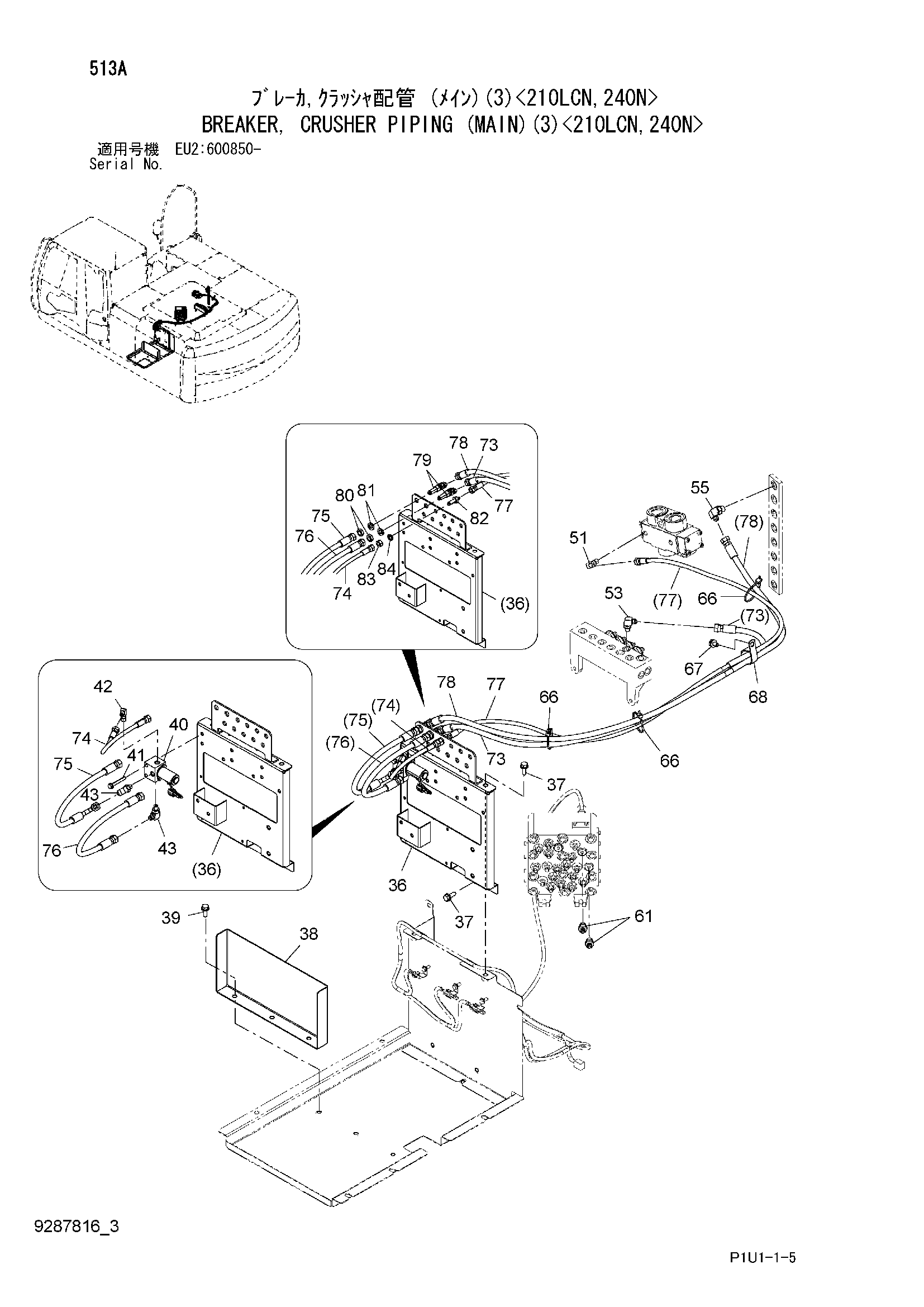

Заводская схема «Гидромолот, гидроножницы трубопроводы (основной)(3)<210LCN, 240N>» для HITACHI ZX210H-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 36 | 7053797 | Кронштейн | 1 |
| 37 | J271030 | Болт с шайбой | 4 |
| 37A | J901030 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 38 | 4645331 | Крышка | 1 |
| 39 | J271030 | Болт с шайбой | 3 |
| 39A | J901030 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 40 | 4261289 | Клапан SOL | 1 |
| 41 | J260860 | Болт с шайбой | 2 |
| 41A | J900860 | Болт | 1 |
| 41B | A590108 | Плоская шайба | 1 |
| 42 | A852322 | Угловой штуцер | 1 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 43 | A852323 | Угловой штуцер | 2 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 51 | A852322 | Угловой штуцер | 1 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 53 | A852323 | Угловой штуцер | 1 |
| 53A | 957366 | Уплотнительное кольцо | 1 |
| 55 | A852333 | Угловой штуцер | 1 |
| 55A | 4509180 | Уплотнительное кольцо | 1 |
| 61 | A852133 | Адаптер | 2 |
| 61A | 4509180 | Уплотнительное кольцо | 1 |
| 66 | 4055312 | Ленточный зажим | 3 |
| 67 | J271020 | Болт с шайбой | 1 |
| 67A | J901020 | Болт | 1 |
| 67B | J222010 | Шайба | 1 |
| 68 | 4190291 | Зажим | 1 |
| 73 | 4432639 | Шланг | 1 |
| 74 | 4678896 | Шланг | 1 |
| 75 | 4678894 | Шланг | 1 |
| 76 | 4678895 | Шланг | 1 |
| 77 | 4664123 | Шланг | 1 |
| 78 | 4670735 | Шланг | 1 |
| 79 | 4285863 | Угловой штуцер | 2 |
| 80 | 4202531 | Гайка | 2 |
| 81 | A590914 | Пружинная шайба | 2 |
| 82 | 4248117 | Адаптер | 1 |
| 83 | 4209198 | Гайка | 1 |
| 84 | A590912 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210H-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
