Гидролинии рабочего оборудования (2P-BOOM) — HITACHI ZX210H-3F

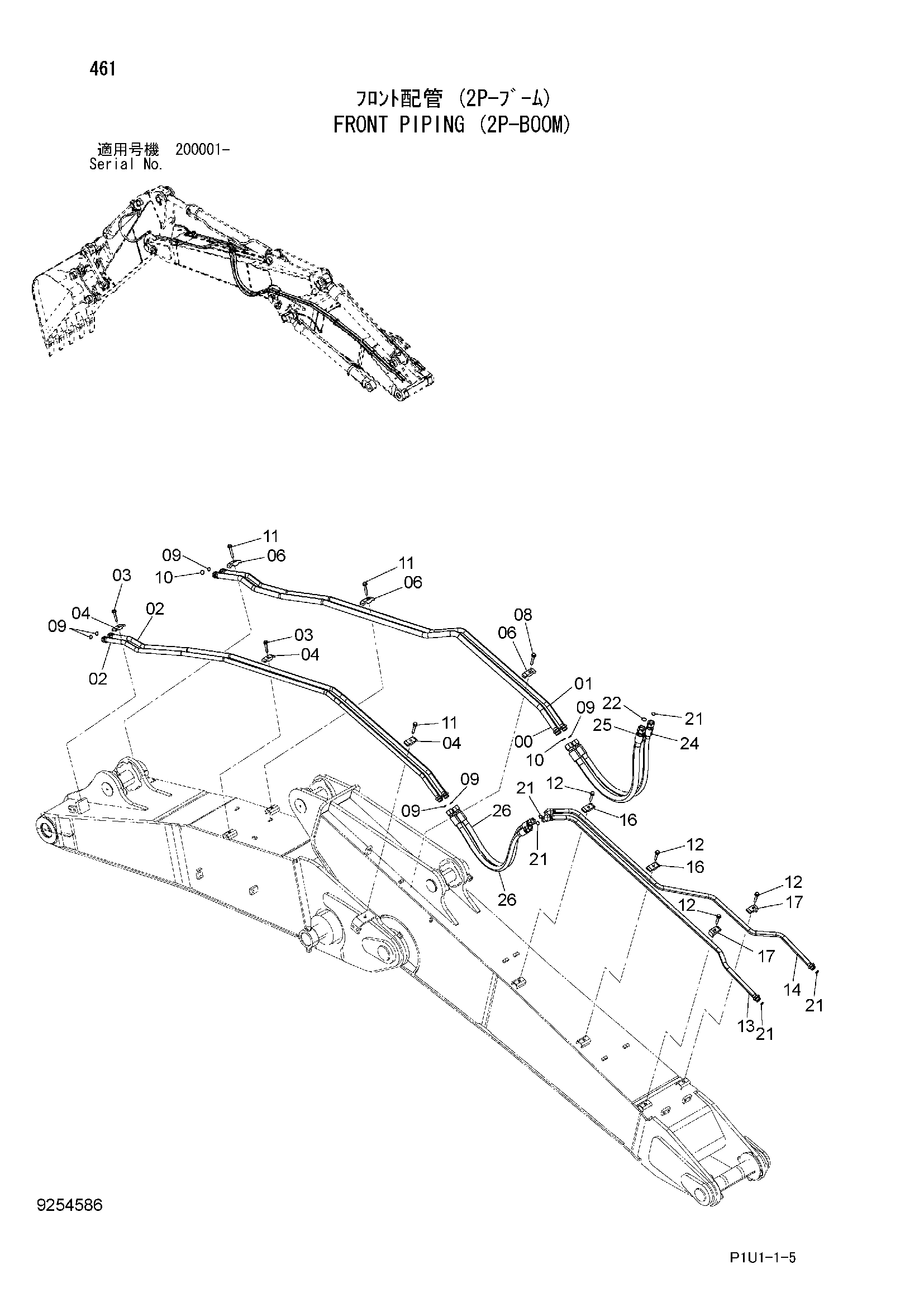

Заводская схема «Гидролинии рабочего оборудования (2P-BOOM)» для HITACHI ZX210H-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8102063 | Трубка | 1 |
| 01 | 8102064 | Трубка | 1 |
| 02 | 8102065 | Трубка | 2 |
| 03 | J271265 | Болт с шайбой | 2 |
| 03A | J901265 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | 4189859 | Хомут трубки | 3 |
| 06 | 4153488 | Хомут трубки | 3 |
| 08 | J271280 | Болт с шайбой | 1 |
| 08A | J901280 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | 4187308 | Уплотнительное кольцо | 6 |
| 10 | 4187328 | Уплотнительное кольцо | 2 |
| 11 | J271275 | Болт с шайбой | 3 |
| 11A | J901275 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | J271265 | Болт с шайбой | 4 |
| 12A | J901265 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | 8102091 | Трубка | 1 |
| 14 | 8102092 | Трубка | 1 |
| 16 | 4189859 | Хомут трубки | 2 |
| 17 | 4190126 | Хомут трубки | 2 |
| 21 | 4187308 | Уплотнительное кольцо | 5 |
| 22 | 4187328 | Уплотнительное кольцо | 1 |
| 24 | 4642502 | Шланг | 1 |
| 25 | 4642505 | Шланг | 1 |
| 26 | 4642499 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210H-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
