Гидроцилиндр ковша — HITACHI ZX210H-3-HCMC

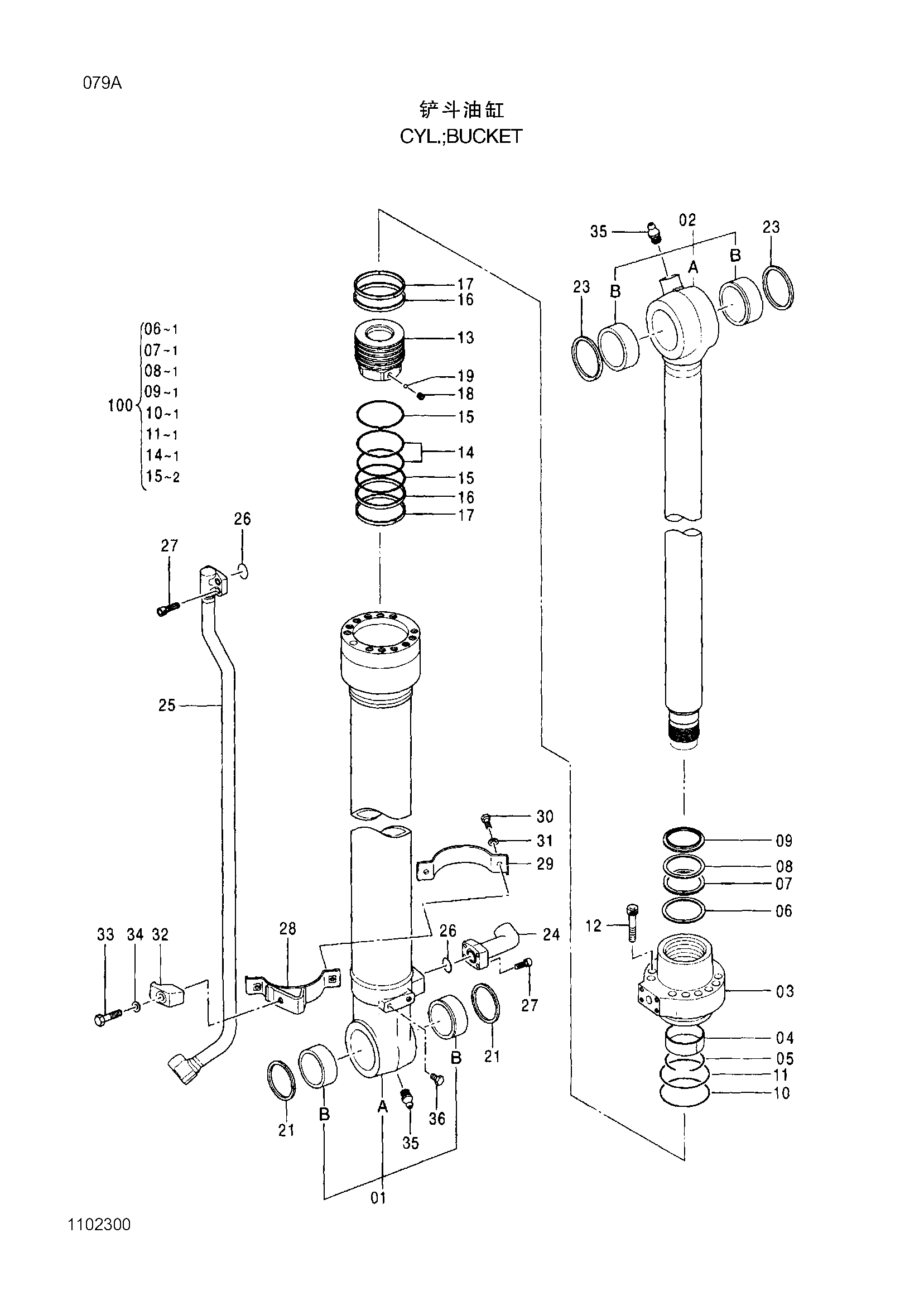

Заводская схема «Гидроцилиндр ковша» для HITACHI ZX210H-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4629154 | Гидроцилиндр ковша | 1 | |
| 01 | 1102301 | Труба гидроцилиндра в сборе | 1 |
| 01B | 4352400 | Втулка пальца | 2 |
| 02 | 1102302 | Шток поршня в сборе | 1 |
| 02B | 4352398 | Втулка пальца | 2 |
| 03 | 0789205 | Головка гидроцилиндра | 1 |
| 04 | 0309304 | Втулка | 1 |
| 05 | 0208604 | Стопорное кольцо | 1 |
| 06 | 0789213 | Кольцо | 1 |
| 07 | 0789214 | U-образная манжета | 1 |
| 08 | 0208606 | Опорное кольцо | 1 |
| 09 | 0667006 | Грязесъёмное кольцо | 1 |
| 10 | A811110 | Уплотнительное кольцо | 1 |
| 11 | 0310904 | Опорное кольцо | 1 |
| 12 | 0409705 | Болт с внутренним шестигранником | 10 |
| 13 | 1102303 | Поршень | 1 |
| 14 | 0225614 | Уплотнительное кольцо | 1 |
| 15 | 0496605 | Опорное кольцо | 2 |
| 16 | 1102304 | Направляющее кольцо | 2 |
| 17 | 0310908 | Кольцо | 2 |
| 18 | 0309011 | Установочный винт | 1 |
| 19 | 0111707 | Стальной шарик | 1 |
| 21 | 4084578 | Грязесъёмное кольцо | 2 |
| 23 | 4067902 | Грязесъёмное кольцо | 2 |
| 24 | 0309312 | Соединение | 1 |
| 25 | 1102305 | Трубка | 1 |
| 26 | 4506430 | Уплотнительное кольцо | 2 |
| 27 | 4486953 | Болт с внутренним шестигранником | 8 |
| 28-34 | 0789209 | Комплект лента | 1 |
| 28 | 0789210 | Лента | 1 |
| 29 | 4459282 | Лента | 1 |
| 30 | J901035 | Болт | 2 |
| 31 | A590910 | Шайба | 2 |
| 32 | 0309021 | Держатель | 1 |
| 33 | 0667013 | Болт | 1 |
| 34 | 0208516 | Пружинная шайба | 1 |
| 35 | J75481 | Пресс-маслёнка | 2 |
| 36 | 0409110 | Болт | 2 |
| 100 | 1102306 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210H-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
