Инструмент короб крышка — HITACHI ZX210H-3-HCMC

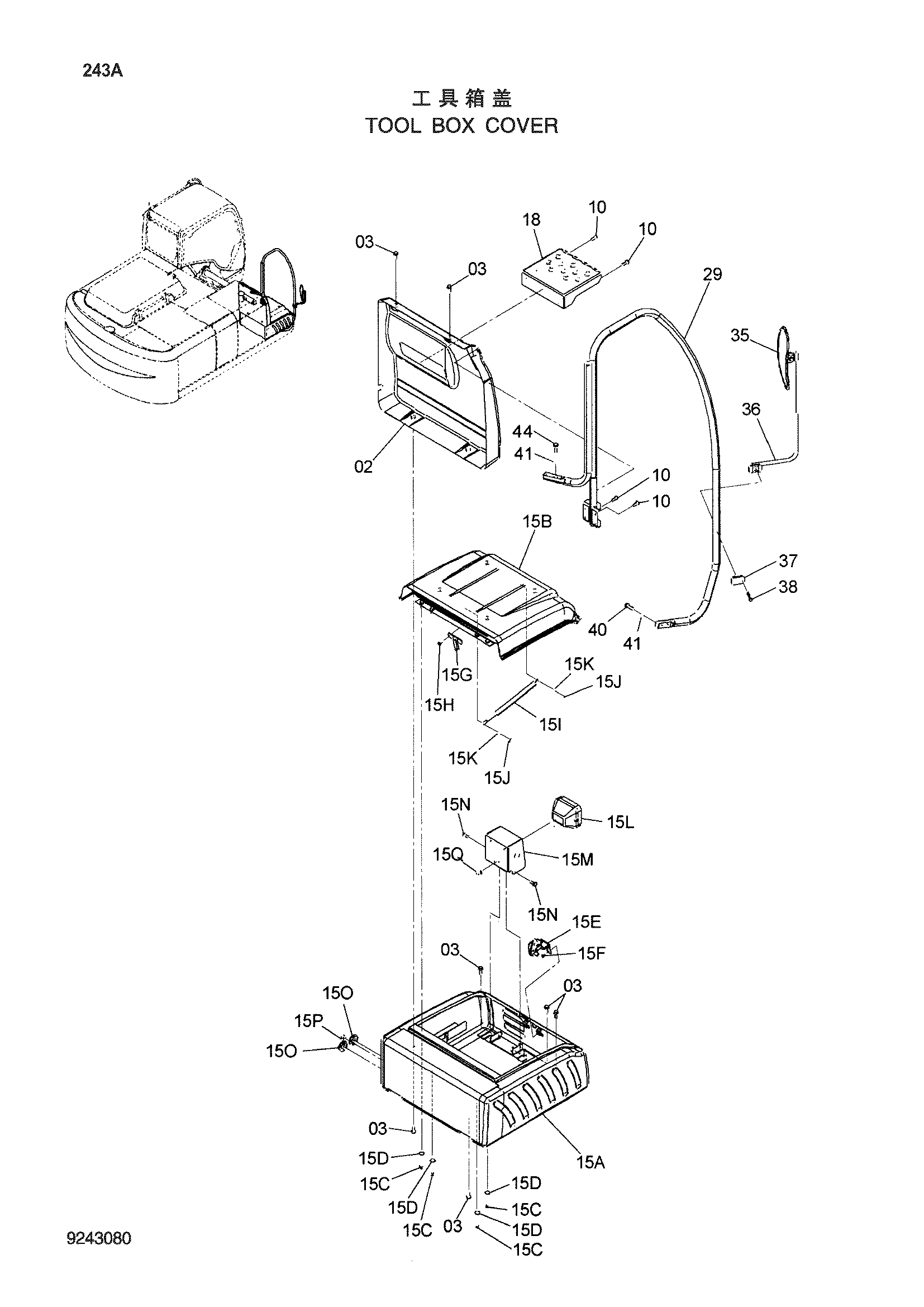

Заводская схема «Инструмент короб крышка» для HITACHI ZX210H-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9269501 замена: 9278338 | Крышка | 1 |
| 02 | 9278338 | Крышка | 1 |
| 03 | J271030 | Болт с шайбой | 9 |
| 10 | J271030 | Болт с шайбой | 8 |
| 10 | J271030 | Болт с шайбой | 4 |
| 15 | 9252230 | Ящик для инструментов | 1 |
| 15A | 6023720 | Ящик для инструментов | 1 |
| 15B | 8100523 | Крышка | 1 |
| 15C | J950010 | Гайка | 4 |
| 15D | A590110 | Плоская шайба | 4 |
| 15E | 4631659 | Замок | 1 |
| 15F | J260614 | Болт с шайбой | 2 |
| 15G | 8100524 | Защёлка | 1 |
| 15H | J260816 | Болт с шайбой | 2 |
| 15I | 4352457 | Стойка | 1 |
| 15J | 4022697 | Стопорный палец | 2 |
| 15K | A590110 | Плоская шайба | 2 |
| 15L | 4274478 | Фара | 1 |
| 15L1 | 4285646 | Рассеиватель | 1 |
| 15L2 | 4285647 | Обод | 1 |
| 15L3 | 4285648 | Лампа | 1 |
| 15L4 | 4288302 | Прокладка | 1 |
| 15L5 | J900616 | Болт | 2 |
| 15M | 8100886 | Крышка | 1 |
| 15N | J271025 | Болт с шайбой | 3 |
| 15O | 4276215 | Резиновая втулка | 2 |
| 15P | 4613243 | Резиновая втулка | 1 |
| 15Q | 4335429 | Резиновая втулка | 1 |
| 18 | 7049994 | Ступень | 1 |
| 29 | 7049753 замена: 7052945 | Стойка | 1 |
| 29 | 7052945 | Стойка | 1 |
| 35 | 4416704 | Зеркало | 1 |
| 36 | 8077521 | Стойка | 1 |
| 37 | 4425481 | Хомут | 1 |
| 38 | J260855 | Болт с шайбой | 2 |
| 40 | J921240 | Болт | 4 |
| 40 | J921240 | Болт | 2 |
| 41 | J222012 | Шайба | 4 |
| 44 | J921230 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210H-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
