Дополнительный топливный фильтр — HITACHI ZX210H-3-HCMC

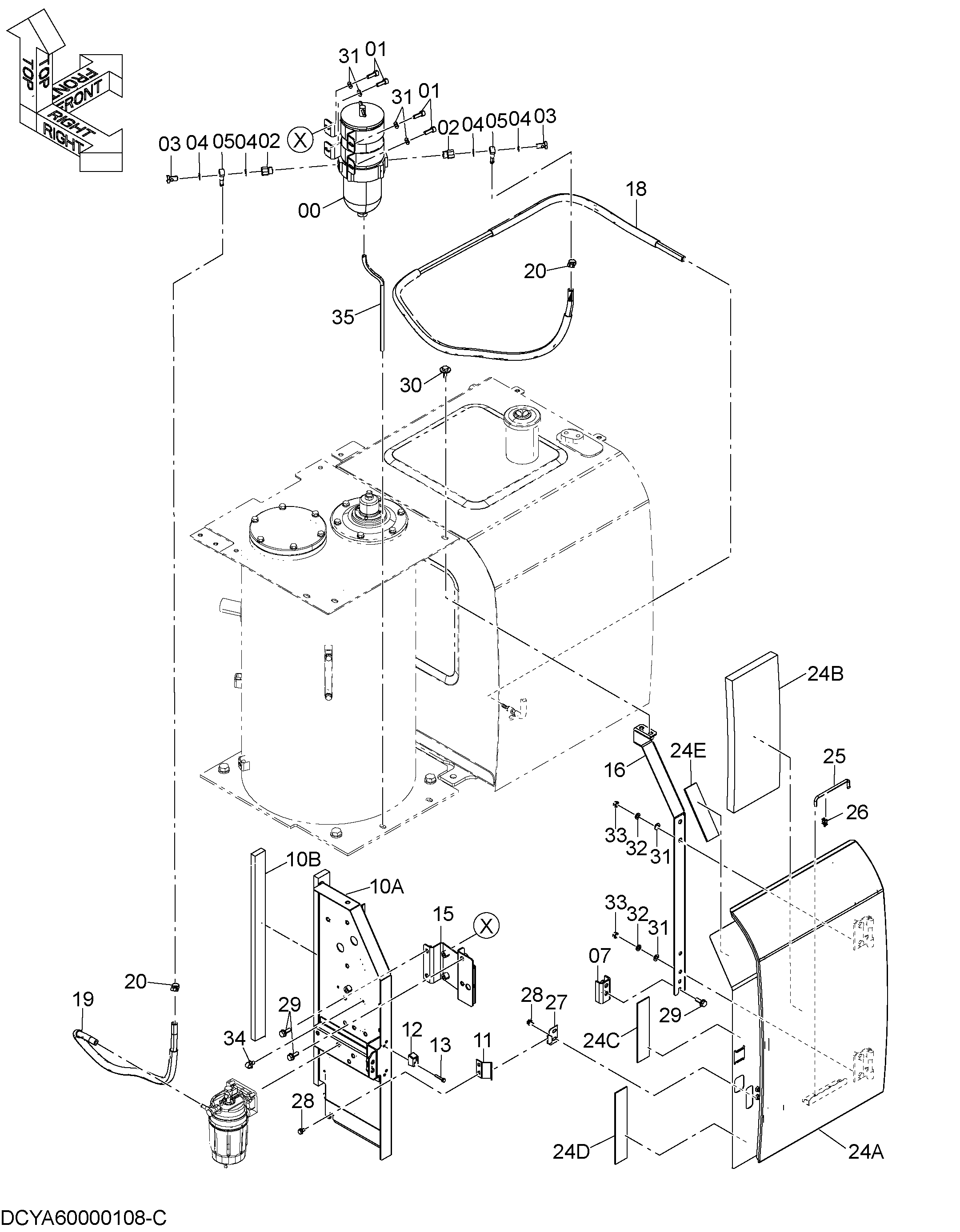

Заводская схема «Дополнительный топливный фильтр» для HITACHI ZX210H-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00000894 | Топливный фильтр | 1 |
| 00A | 4724818 | Топливный фильтр | 1 |
| 01 | J781030 | Болт с внутренним шестигранником | 4 |
| 02 | 4725522 | Переходник | 2 |
| 03 | 4326740 | Болт | 2 |
| 04 | 4326741 | Прокладка | 4 |
| 05 | 4326742 | Трубка топливный | 2 |
| 07 | 9771315 | Седло винта | 1 |
| 10 | YA60001997 | Крышка | 1 |
| 10A | YA40001912 | Крышка | 1 |
| 10B | 4725690 | Резиновая прокладка | 1 |
| 11 | 9765335 | Ограничитель | 1 |
| 12 | 4652573 | Ограничитель | 1 |
| 13 | J260635 | Болт с шайбой | 2 |
| 13A | J900635 | Болт | 1 |
| 13B | A590106 | Плоская шайба | 1 |
| 15 | YA40001910 | Кронштейн | 1 |
| 16 | YA40000157 | Опора | 1 |
| 18 | YA60002447 | Топливный шланг | 1 |
| 18A | 4642834 | Топливный шланг | 1 |
| 18B | 4610630 | Трубка | 1 |
| 18C | 4653840 | Трубка | 1 |
| 19 | YA60002448 | Топливный шланг | 1 |
| 19A | 4692716 | Топливный шланг | 1 |
| 19B | 4687663 | Трубка | 1 |
| 20 | 4514700 | Зажим шланг | 2 |
| 24 | 7060769 | Дверь | 1 |
| 24A | 6028820 | Дверь | 1 |
| 24B | 4650193 | Резиновая прокладка | 1 |
| 24C | 4716056 | Резиновая прокладка | 1 |
| 24D | 4654108 | Резиновая прокладка | 1 |
| 24E | 4654109 | Резиновая прокладка | 1 |
| 25 | 4639112 | Стойка | 1 |
| 26 | 4647195 | Держатель | 1 |
| 27 | 4642167 | Ограничитель | 1 |
| 28 | J260816 | Болт с шайбой | 4 |
| 28A | J900816 | Болт | 1 |
| 28B | A590108 | Плоская шайба | 1 |
| 29 | J271030 | Болт с шайбой | 6 |
| 29A | J901030 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | J281030 | Болт с шайбой | 2 |
| 30A | J901030 | Болт | 1 |
| 30B | 4486055 | Шайба | 1 |
| 31 | A590110 | Плоская шайба | 8 |
| 32 | A590910 | Пружинная шайба | 4 |
| 33 | J950010 | Гайка | 4 |
| 34 | 4449250 | Зажим | 1 |
| 35 | 4655884 | Виниловый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210H-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
