Асисст трубопроводы (2.91m рукоять) — HITACHI ZX210H-3

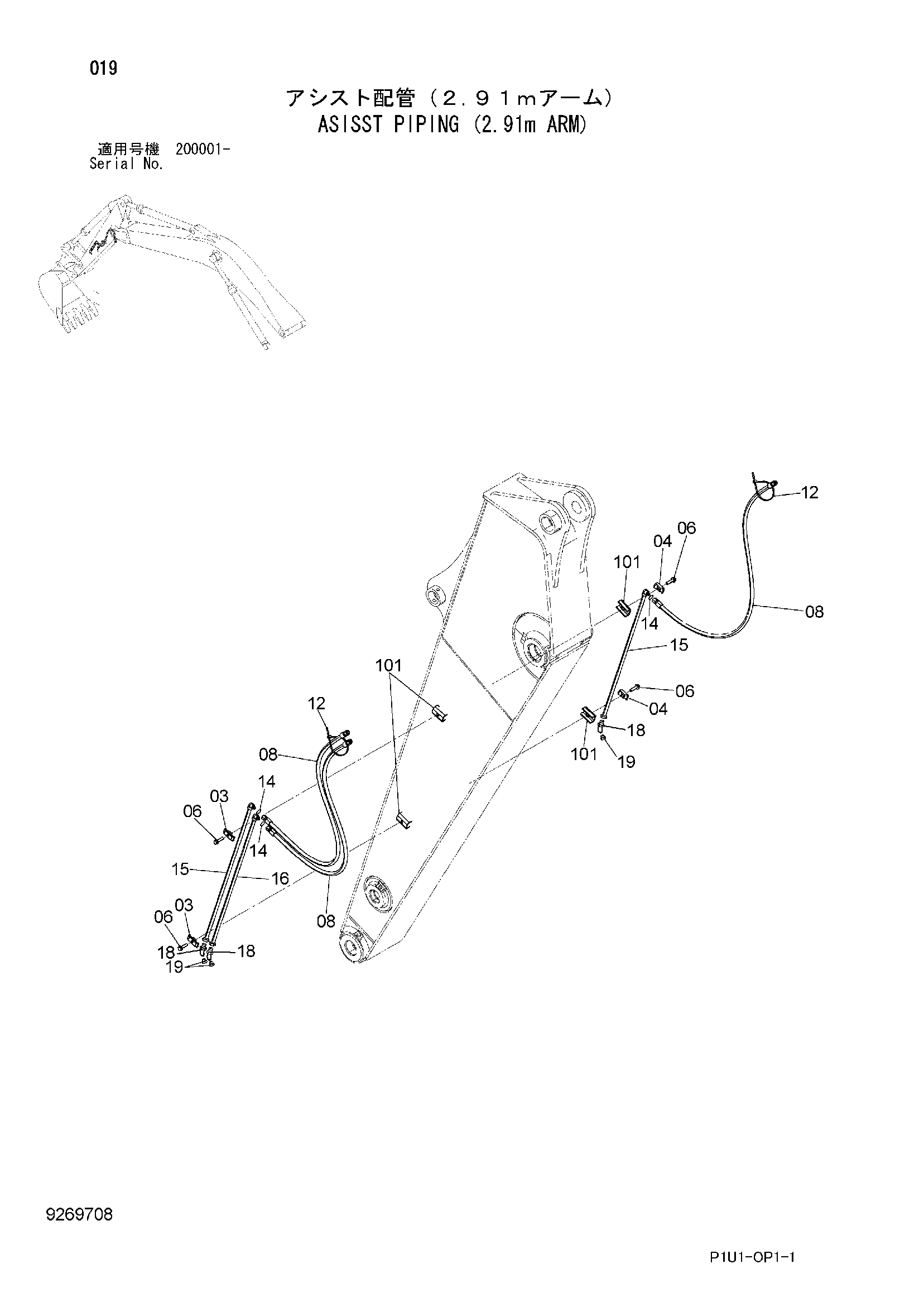

Заводская схема «Асисст трубопроводы (2.91m рукоять)» для HITACHI ZX210H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4189858 | Хомут трубки | 2 |
| 04 | 4190125 | Хомут трубки | 2 |
| 06 | J271260 | Болт с шайбой | 4 |
| 06A | J901260 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 08 | 4478350 | Шланг | 3 |
| 12 | 4121859 | Ленточный зажим | 2 |
| 14 | 4138938 | Уплотнительное кольцо | 3 |
| 15 | 8110012 | Трубка | 2 |
| 16 | 8109328 | Трубка | 1 |
| 18 | A852243 | Угловой штуцер | 3 |
| 19 | 4223518 | Пробка унион | 3 |
| 101 | 9765301 | Седло винта | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
