Всасывающие трубопроводы <200> — HITACHI ZX210H-3

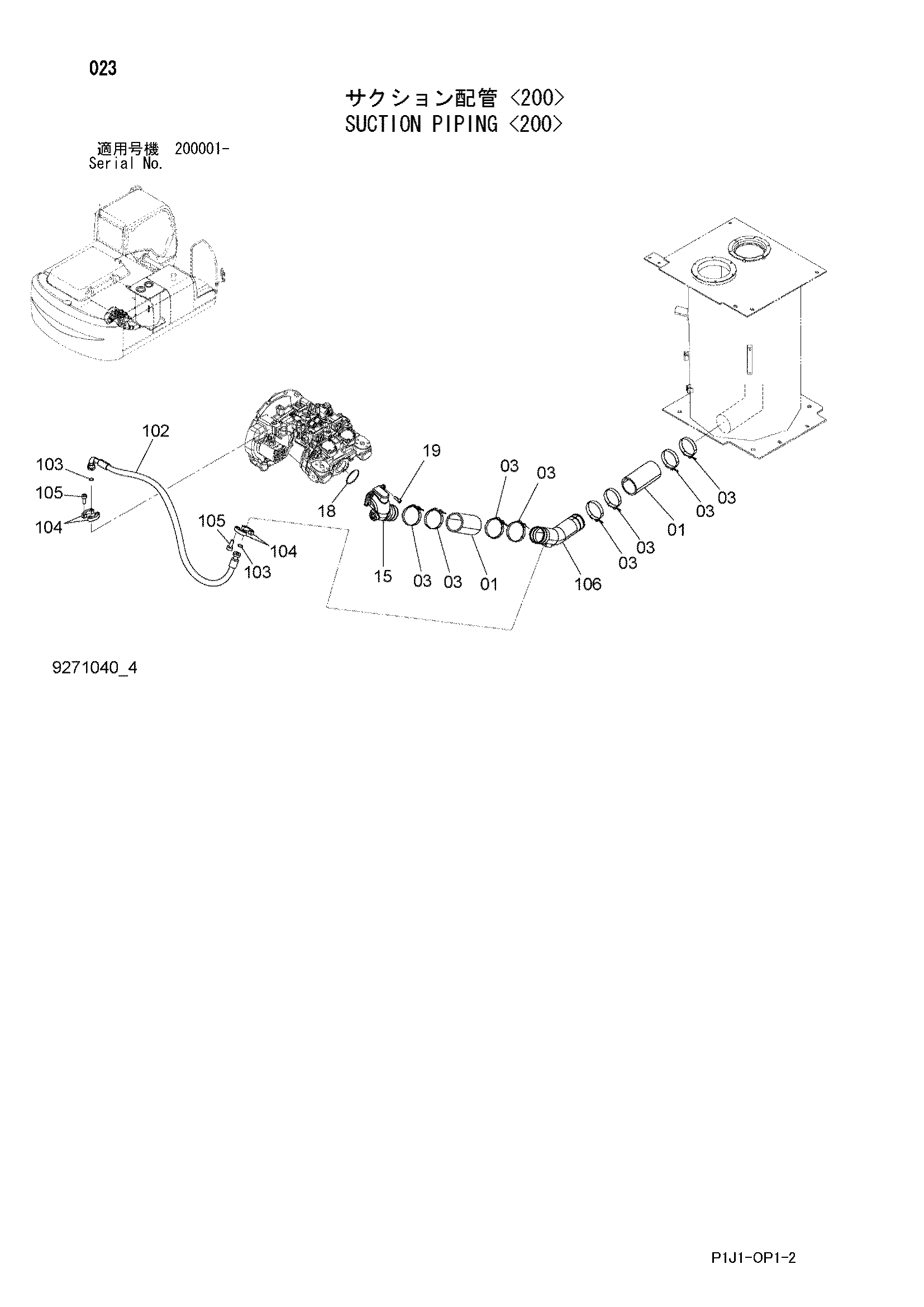

Заводская схема «Всасывающие трубопроводы <200>» для HITACHI ZX210H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4348414 | Резиновый шланг | 2 |
| 03 | 4283535 | Хомут шланга | 8 |
| 15 | 2052673 | Коллектор SUC. | 1 |
| 18 | A811085 | Уплотнительное кольцо | 1 |
| 19 | J781230 | Болт с внутренним шестигранником | 4 |
| 102 | 4458327 | Шланг | 1 |
| 103 | 4508805 | Уплотнительное кольцо | 2 |
| 104 | 4024049 | Разъёмный фланец | 4 |
| 105 | J781030 | Болт с внутренним шестигранником | 8 |
| 106 | 9766195 | Всасывающая трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
