Пилотные гидролинии (A)<210LCN, 240N> — HITACHI ZX210H-3

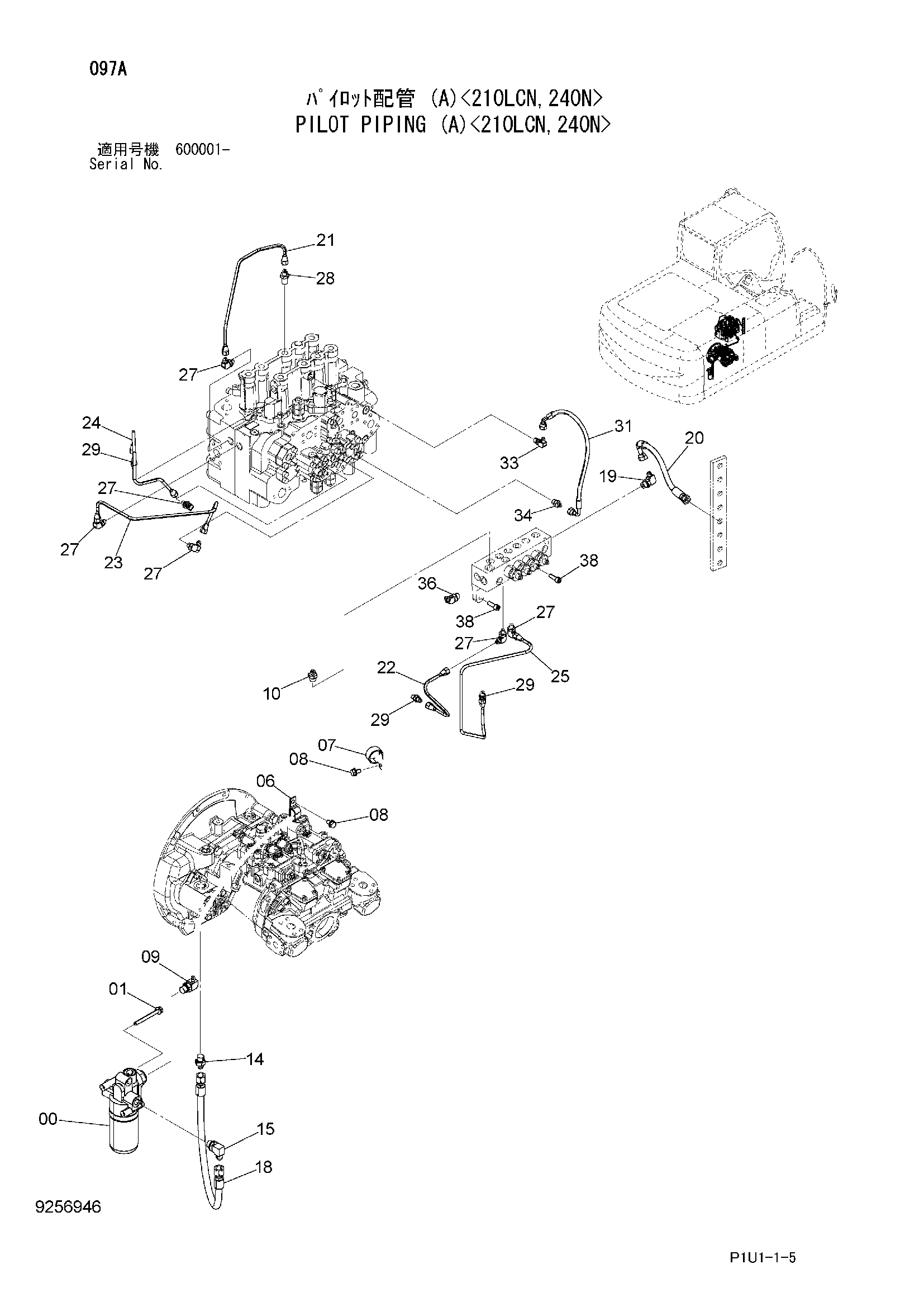

Заводская схема «Пилотные гидролинии (A)<210LCN, 240N>» для HITACHI ZX210H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4629717 | Масляный фильтр | 1 |
| 01A | 4630525 | Фильтрующий элемент | 1 |
| 01 | J271000 | Болт с шайбой | 2 |
| 01A | J901000 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 06 | 4190282 | Зажим | 1 |
| 07 | 4190291 | Зажим | 1 |
| 08 | J271020 | Болт с шайбой | 2 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | A852343 | Угловой штуцер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | A852133 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A852144 | Адаптер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | A852344 | Угловой штуцер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4651057 | Шланг | 1 |
| 18 | 4270457 | Шланг | 1 |
| 19 | A852333 | Угловой штуцер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4226313 | Шланг | 1 |
| 21 | 4625330 | Трубка | 1 |
| 22 | 4625323 | Трубка | 1 |
| 23 | 4639990 | Трубка | 1 |
| 24 | 4639992 | Трубка | 1 |
| 25 | 4639993 | Трубка | 1 |
| 27 | 4293950 | Угловой штуцер | 6 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4339541 | Штуцер трубки | 1 |
| 29 | 4255304 | Штуцер трубки | 3 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4643029 | Шланг | 1 |
| 33 | A852322 | Угловой штуцер | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | A852122 | Адаптер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 36 | A852233 | Угловой штуцер | 1 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | J781030 | Болт с внутренним шестигранником | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
