Инструмент короб крышка <240> — HITACHI ZX210H-3

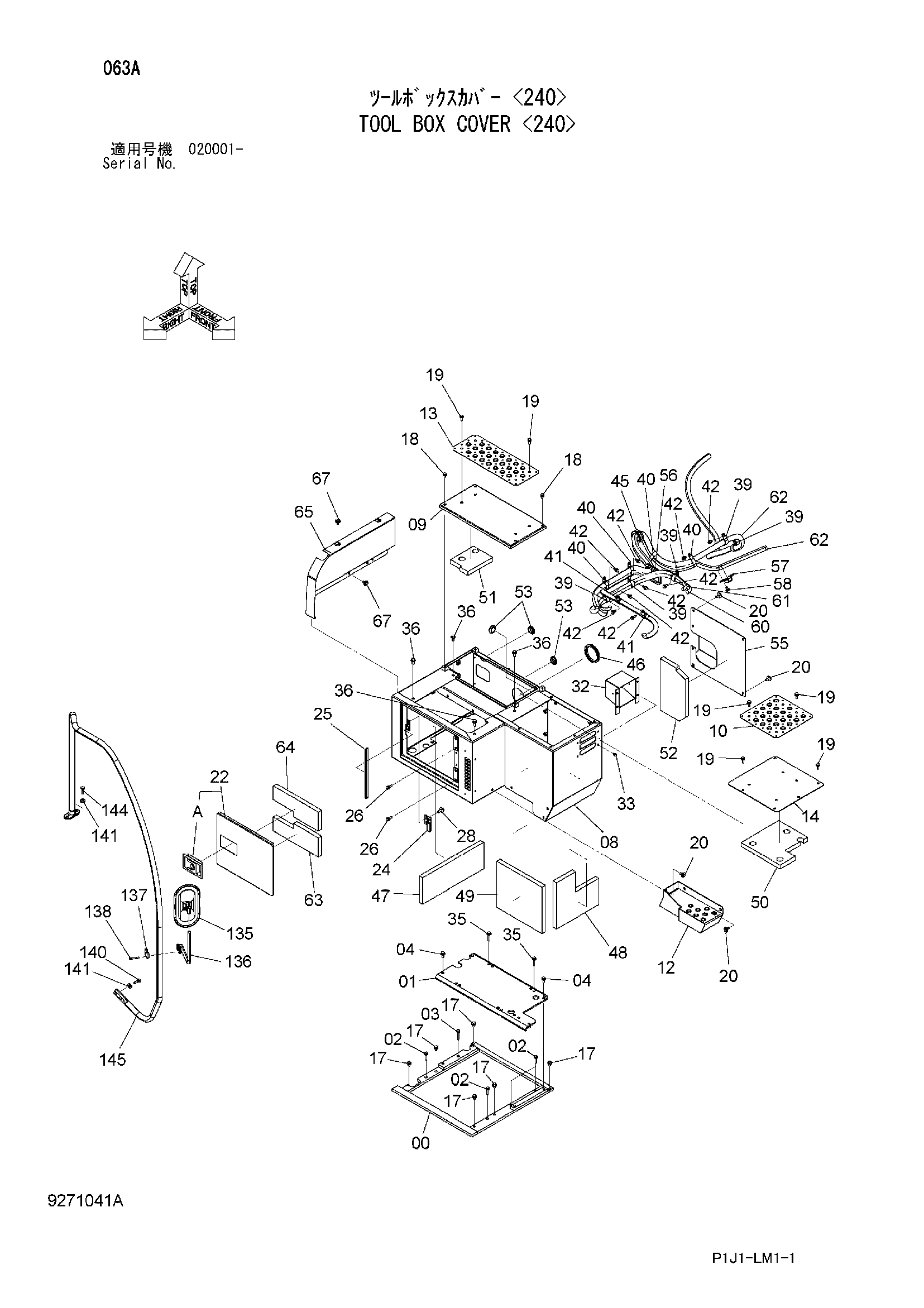

Заводская схема «Инструмент короб крышка <240>» для HITACHI ZX210H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7051906 | Базовый | 1 |
| 01 | 8107701 | Кронштейн | 1 |
| 02 | J271045 | Болт с шайбой | 4 |
| 02A | J901045 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J271065 | Болт с шайбой | 1 |
| 03A | J901065 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | J271230 | Болт с шайбой | 4 |
| 04A | J901230 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 08 | 5011143 | Крышка | 1 |
| 09 | 8107707 | Крышка | 1 |
| 10 | 3109394 | Крышка | 1 |
| 12 | 7051907 | Ступень | 1 |
| 13 | 3109449 | Крышка | 1 |
| 14 | 8107698 | Крышка | 1 |
| 17 | J271220 | Болт с шайбой | 6 |
| 17A | J901220 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | J271020 | Болт с шайбой | 4 |
| 18A | J901020 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | J271030 | Болт с шайбой | 13 |
| 19A | J901030 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | J281030 | Болт с шайбой | 10 |
| 20A | J901030 | Болт | 1 |
| 20B | 4486055 | Шайба | 1 |
| 22 | 7051908 | Дверь | 1 |
| 22A | 4361766 замена: 4361768 | Блокировка в сборе | 1 |
| 22A | 4361768 | Блокировка в сборе | 1 |
| 24 | 4351140 | Ограничитель | 1 |
| 25 | 4663783 | Уплотнительная окантовка | 1 |
| 26 | J271035 | Болт с шайбой | 4 |
| 26A | J901035 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 28 | J281235 | Болт с шайбой | 2 |
| 28A | J901235 | Болт | 1 |
| 28B | 4249324 | Шайба | 1 |
| 32 | 8061757 | Кронштейн | 1 |
| 33 | J260816 | Болт с шайбой | 4 |
| 33A | J900816 | Болт | 1 |
| 33B | A590108 | Плоская шайба | 1 |
| 35 | J271255 | Болт с шайбой | 4 |
| 35A | J901255 | Болт | 1 |
| 35B | J222012 | Шайба | 1 |
| 36 | J271230 | Болт с шайбой | 4 |
| 36A | J901230 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
| 39 | 4190264 | Зажим | 5 |
| 40 | 4411911 | Зажим | 4 |
| 41 | 4192035 | Зажим | 2 |
| 42 | J271025 | Болт с шайбой | 9 |
| 42A | J901025 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 45 | 4671309 | Резиновая втулка | 1 |
| 46 | 4093813 | Резиновая втулка | 1 |
| 47 | 4668387 | Резиновая прокладка | 1 |
| 48 | 4668416 | Резиновая прокладка | 1 |
| 49 | 4668417 | Резиновая прокладка | 1 |
| 50 | 4668418 | Резиновая прокладка | 1 |
| 51 | 4668419 | Резиновая прокладка | 1 |
| 52 | 4668420 | Резиновая прокладка | 1 |
| 53 | 4276215 | Резиновая втулка | 3 |
| 55 | 8109020 | Крышка | 1 |
| 56 | 4669339 | Уплотнительная окантовка | 1 |
| 57 | 4668451 | Хомут трубки | 1 |
| 58 | J271220 | Болт с шайбой | 2 |
| 58A | J901220 | Болт | 1 |
| 58B | J222012 | Шайба | 1 |
| 60 | 4194841 | Трубка | 1 |
| 61 | 4433921 | Трубка | 1 |
| 62 | 4483430 | Трубка | 4 |
| 63 | 4671311 | Резиновая прокладка | 1 |
| 64 | 4671312 | Резиновая прокладка | 1 |
| 65 | 7053182 | Крышка | 1 |
| 67 | J281025 | Болт с шайбой | 4 |
| 67A | J901025 | Болт | 1 |
| 67B | 4486055 | Шайба | 1 |
| 135 | 4416704 | Зеркало | 1 |
| 135A | 4460536 | Держатель | 1 |
| 135B | 4460582 | Манжета | 1 |
| 135C | 4634798 | Болт | 1 |
| 136 | 8077521 | Стойка | 1 |
| 137 | 4425481 | Хомут | 1 |
| 138 | J260855 | Болт с шайбой | 2 |
| 138A | J900855 | Болт | 1 |
| 138B | A590108 | Плоская шайба | 1 |
| 140 | J921240 | Болт | 2 |
| 141 | J222012 | Шайба | 4 |
| 144 | J921230 | Болт | 2 |
| 145 | 7052945 | Стойка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
