HSB общий трубопроводы <210LCN, 240N> — HITACHI ZX210H-3

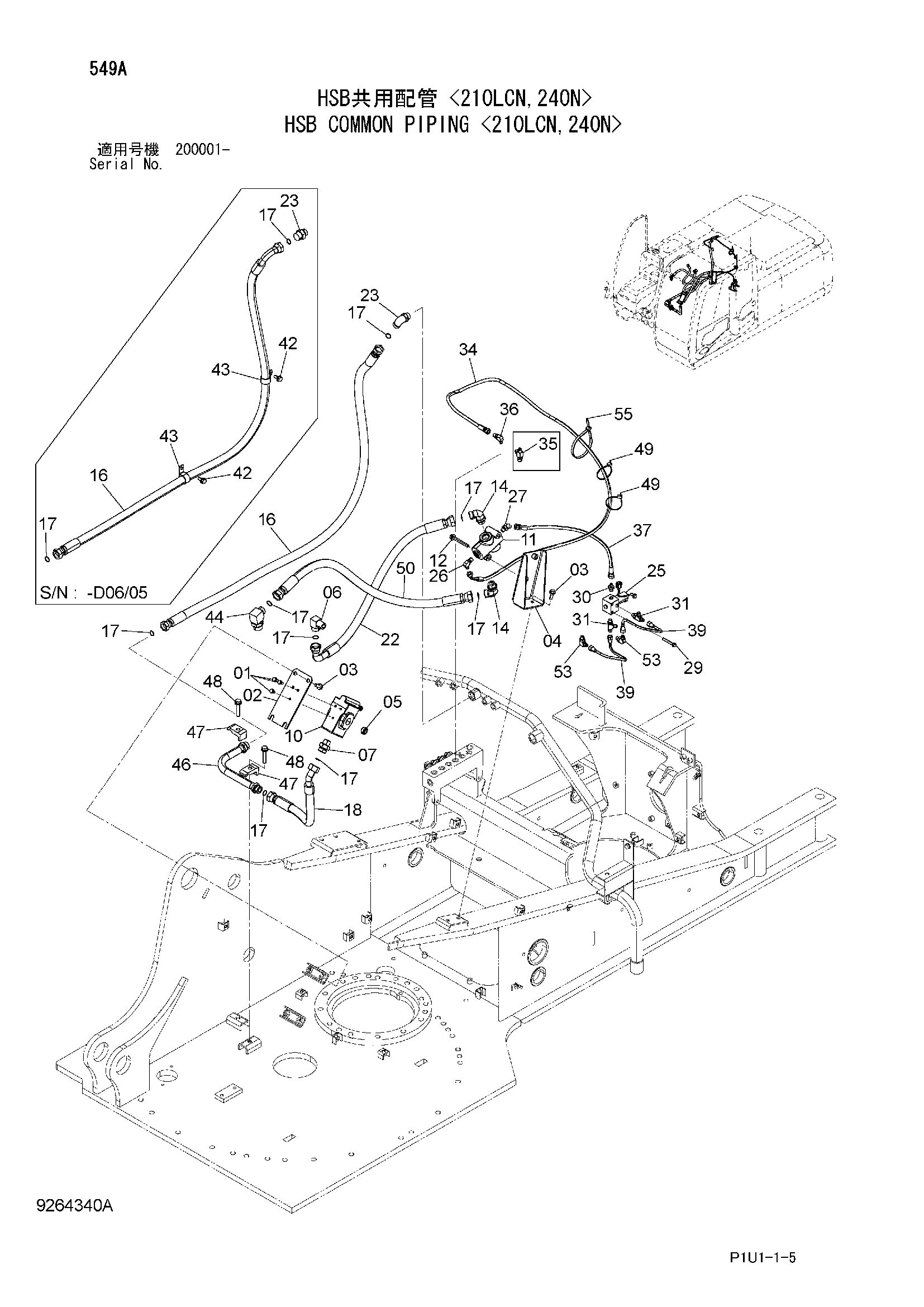

Заводская схема «HSB общий трубопроводы <210LCN, 240N>» для HITACHI ZX210H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J260820 | Болт с шайбой | 3 |
| 01A | J900820 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | 4638241 | Кронштейн | 1 |
| 03 | J271030 | Болт с шайбой | 6 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 8102727 | Кронштейн | 1 |
| 05 | 94-2014 | Пробка | 1 |
| 06 | 4272267 | Угловой штуцер | 1 |
| 07 | 4208967 | Адаптер | 1 |
| 10 | 4209158 | Предохранительный клапан | 1 |
| 11 | 4629744 | Запорный клапан | 1 |
| 12 | J271085 | Болт с шайбой | 2 |
| 12A | J901085 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | A853366 | Угловой штуцер | 2 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4638023 | Шланг | 1 |
| 16 | 9272063 | Шланг в сборе | 1 |
| 16A | 4664035 | Шланг | 1 |
| 16B | 4446406 | Защитный кожух | 3 |
| 17 | 4187308 | Уплотнительное кольцо | 8 |
| 18 | 4274569 | Шланг | 1 |
| 22 | 9218766 | Шланг в сборе | 1 |
| 22A | 4434123 | Шланг | 1 |
| 22B | 4327294 | Защитный кожух | 2 |
| 23 | A853166 | Адаптер | 1 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | A853366 | Угловой штуцер | 1 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | 4261289 | Клапан SOL | 1 |
| 26 | A852322 | Угловой штуцер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A852222 | Угловой штуцер | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 29 | J260860 | Болт с шайбой | 2 |
| 29A | J900860 | Болт | 1 |
| 29B | A590108 | Плоская шайба | 1 |
| 30 | A852122 | Адаптер | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4479162 | Тройник | 2 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4655784 | Шланг | 1 |
| 35 | A852422 | Тройник | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | A852322 | Угловой штуцер | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4437282 | Шланг | 1 |
| 39 | 3104881 | Трубка | 2 |
| 42 | J271025 | Болт с шайбой | 2 |
| 42A | J901025 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 43 | 4190263 | Зажим | 2 |
| 44 | A853386 | Угловой штуцер | 1 |
| 44A | 4506429 | Уплотнительное кольцо | 1 |
| 46 | 9764956 | Трубка | 1 |
| 47 | 4190126 | Хомут трубки | 2 |
| 48 | J271265 | Болт с шайбой | 2 |
| 48A | J901265 | Болт | 1 |
| 48B | J222012 | Шайба | 1 |
| 49 | 4055312 | Ленточный зажим | 2 |
| 50 | 4250889 | Шланг | 1 |
| 50 | 9255933 | Шланг в сборе | 1 |
| 50A | 4250889 | Шланг | 1 |
| 50B | 4327294 | Защитный кожух | 1 |
| 53 | 4293950 | Угловой штуцер | 2 |
| 53A | 957366 | Уплотнительное кольцо | 1 |
| 55 | 4121859 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
