Шланг защита от разрыва клапан трубопроводы (стрела)(1)<225USR> — HITACHI ZX210H-3

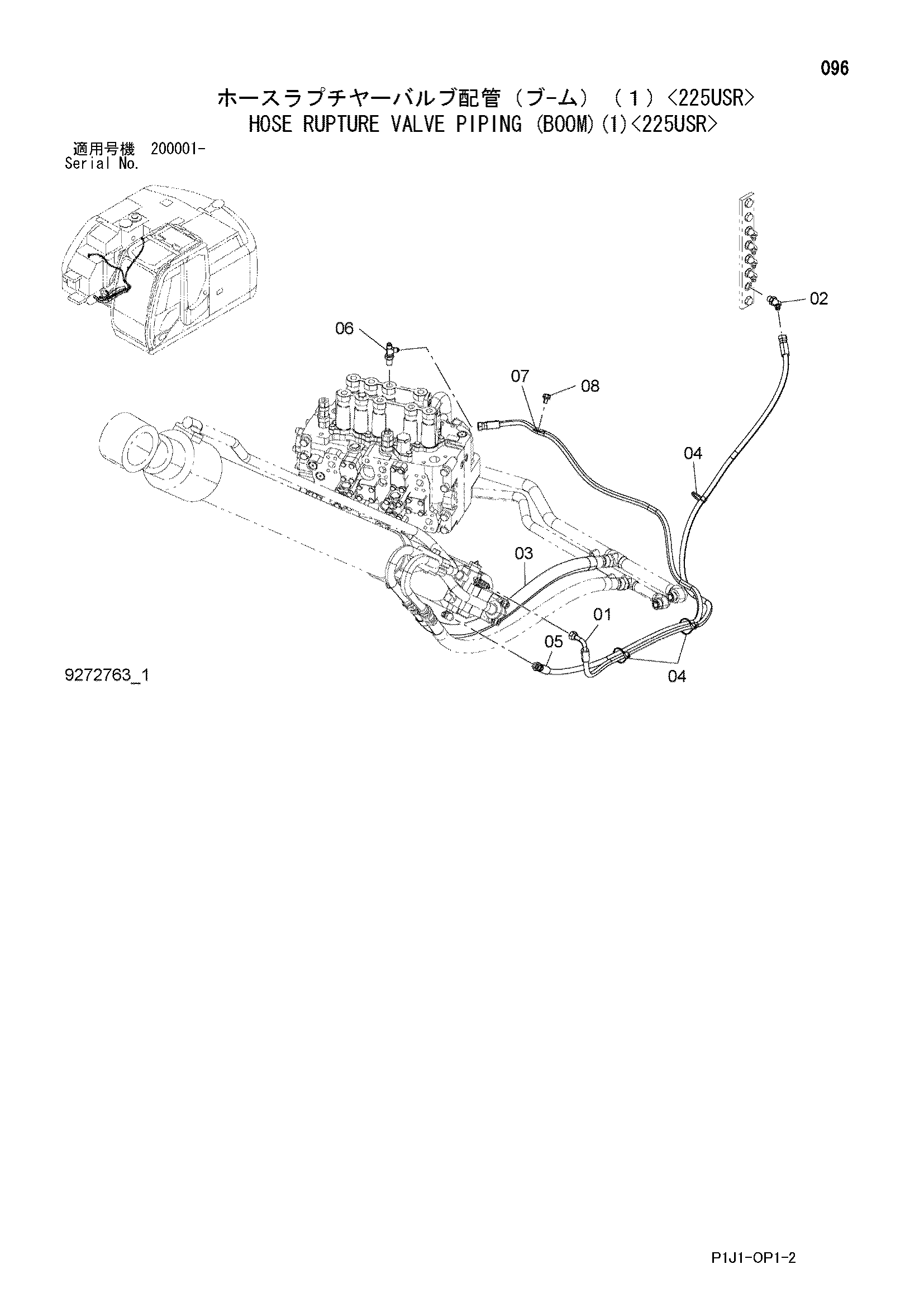

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела)(1)<225USR>» для HITACHI ZX210H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9199732 | Шланг в сборе | 1 |
| 01A | 4452375 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 4 |
| 02 | A852233 | Угловой штуцер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4327294 | Защитный кожух | 2 |
| 04 | 4055312 | Ленточный зажим | 3 |
| 05 | 9274500 | Шланг в сборе | 1 |
| 05A | 4666640 | Шланг | 1 |
| 05B | 4327293 | Защитный кожух | 3 |
| 06 | 4208910 | Тройник | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4190275 | Зажим | 1 |
| 08 | J271020 | Болт с шайбой | 1 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
