Инструмент короб крышка <210LCN, 240N> — HITACHI ZX210H-3

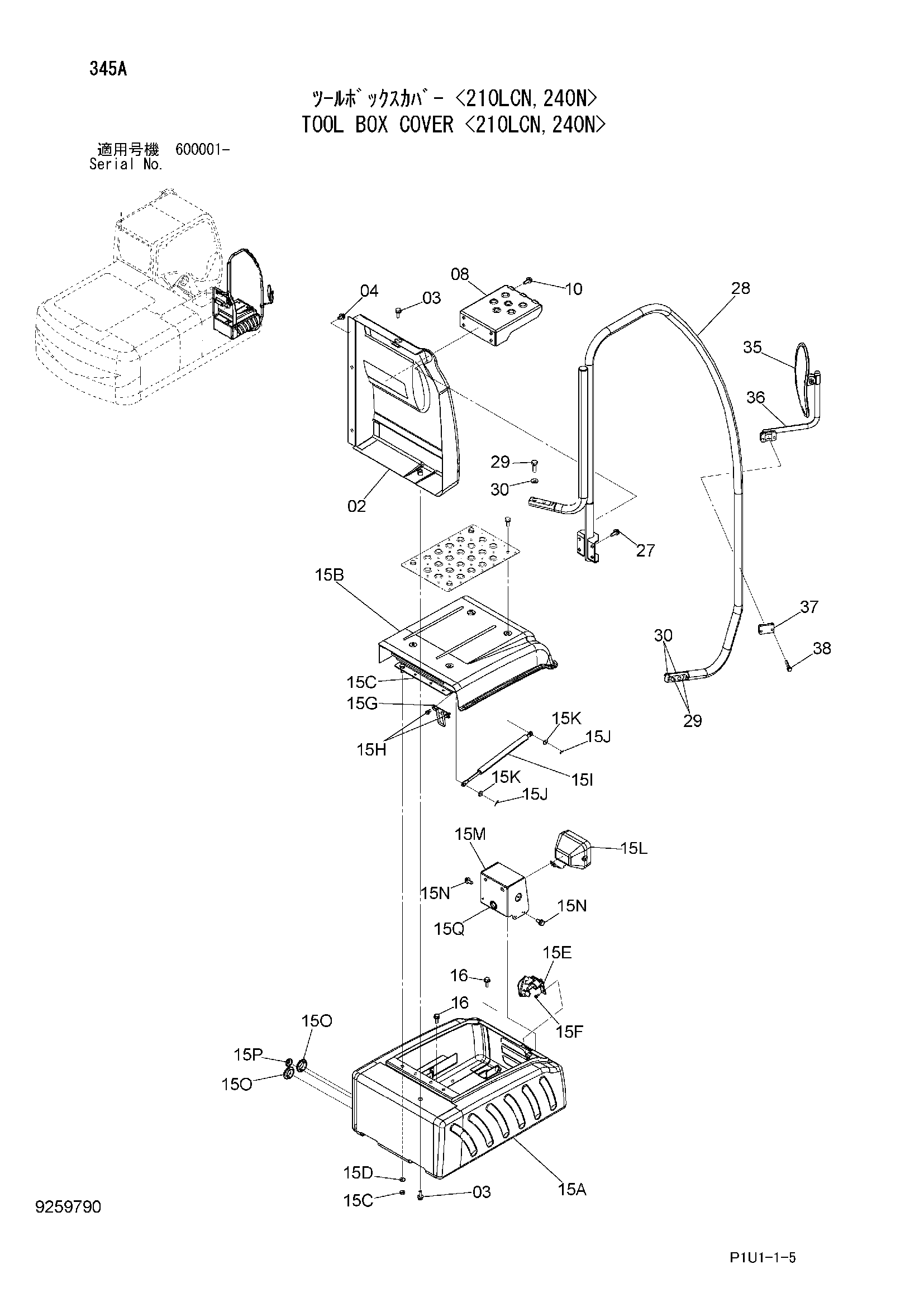

Заводская схема «Инструмент короб крышка <210LCN, 240N>» для HITACHI ZX210H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 7050042 | Крышка | 1 |
| 03 | J271030 | Болт с шайбой | 1 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | J271020 | Болт с шайбой | 2 |
| 04A | J901020 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | J281030 | Болт с шайбой | 1 |
| 05A | J901030 | Болт | 1 |
| 05B | 4486055 | Шайба | 1 |
| 08 | 2053137 | Ступень | 1 |
| 10 | J271030 | Болт с шайбой | 4 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 15 | 9259789 | Ящик для инструментов | 1 |
| 15A | 6024379 | Ящик для инструментов | 1 |
| 15B | 8103759 | Крышка | 1 |
| 15C | J950010 | Гайка | 4 |
| 15D | A590110 | Плоская шайба | 4 |
| 15E | 4631659 | Замок | 1 |
| 15F | J260614 | Болт с шайбой | 2 |
| 15F1 | J900614 | Болт | 1 |
| 15F2 | A590106 | Плоская шайба | 1 |
| 15G | 8100524 | Защёлка | 1 |
| 15H | J260816 | Болт с шайбой | 2 |
| 15H1 | J900816 | Болт | 1 |
| 15H2 | A590108 | Плоская шайба | 1 |
| 15I | 4352457 | Стойка | 1 |
| 15J | 4022697 | Стопорный палец | 2 |
| 15K | A590110 | Плоская шайба | 2 |
| 15L | 4274478 | Фара | 1 |
| 15M | 8100886 | Крышка | 1 |
| 15N | J271025 | Болт с шайбой | 3 |
| 15N1 | J901025 | Болт | 1 |
| 15N2 | J222010 | Шайба | 1 |
| 15O | 4276215 | Резиновая втулка | 2 |
| 15P | 4613243 | Резиновая втулка | 1 |
| 15Q | 4335429 | Резиновая втулка | 1 |
| 16 | J271030 | Болт с шайбой | 4 |
| 16A | J901030 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 27 | J271030 | Болт с шайбой | 4 |
| 27A | J901030 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | 7049753 | Стойка | 1 |
| 29 | J921240 | Болт | 4 |
| 30 | J222012 | Шайба | 4 |
| 35 | 4416704 | Зеркало | 1 |
| 36 | 8077521 | Стойка | 1 |
| 37 | 4425481 | Хомут | 1 |
| 38 | J260855 | Болт с шайбой | 2 |
| 38A | J900855 | Болт | 1 |
| 38B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
