Механизм натяжения [EU2] — HITACHI ZX210H-3

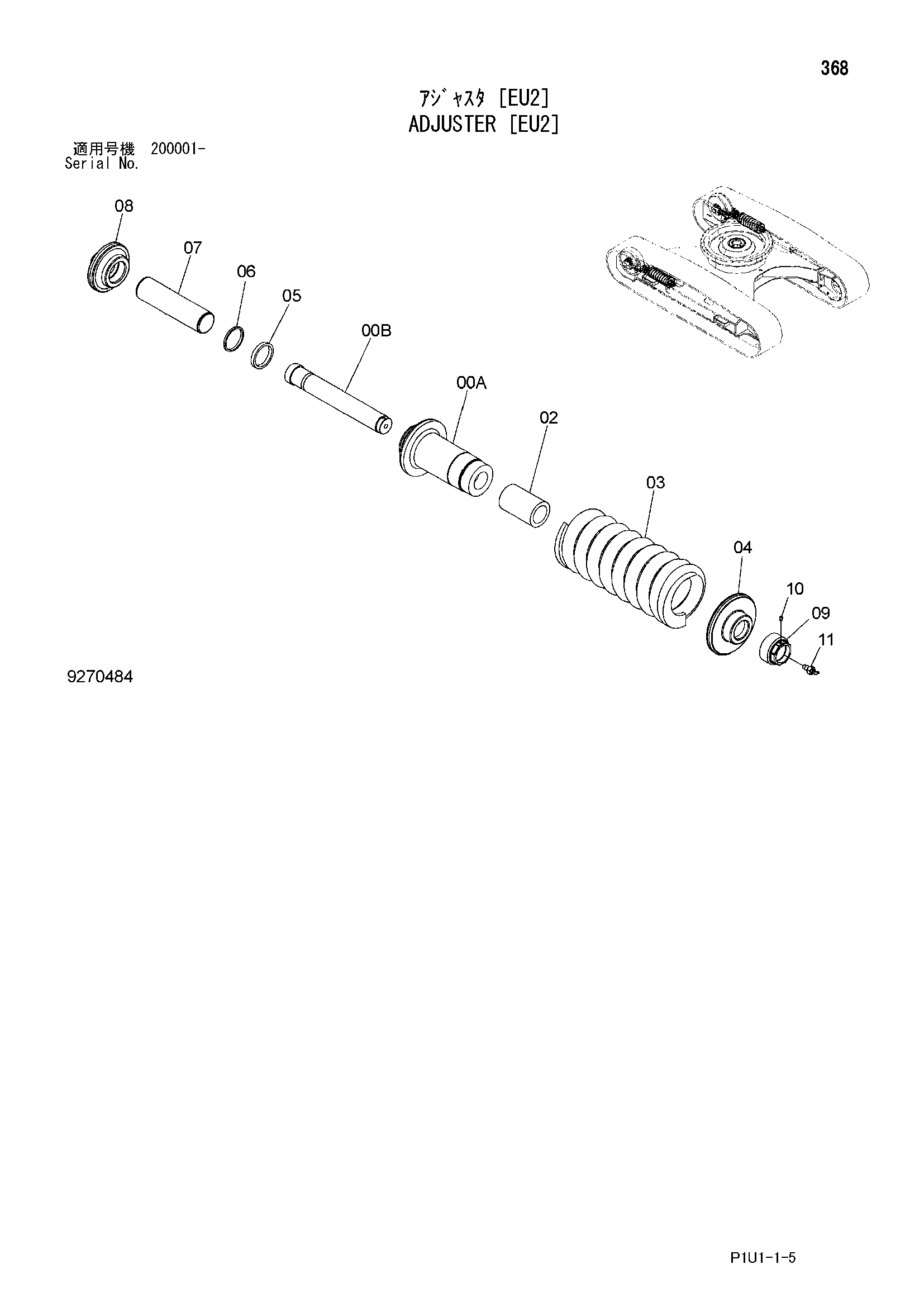

Заводская схема «Механизм натяжения [EU2]» для HITACHI ZX210H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Механизм натяжения [EU2] HITACHI ZX210H-3](/catalog-drawings/96/96b2135e-d01a-4017-8b17-59d29ede418e.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9270484 | Пружина гусеница | 2 | |
| 00 | 9270485 | Гидроцилиндр.в сборе | 1 |
| 00A | 4662040 | Гидроцилиндр | 1 |
| 00B | 4662039 | Шток | 1 |
| 02 | 4662041 | Проставка | 1 |
| 03 | 3102993 | Пружина | 1 |
| 04 | 4662043 | Шайба | 1 |
| 05 | 4609709 | Уплотнение | 1 |
| 06 | 4609710 | Пылезащитное уплотнение | 1 |
| 07 | 4662044 | Шток поршня | 1 |
| 08 | 4609711 | Держатель | 1 |
| 09 | 4609712 | Гайка | 1 |
| 10 | 4609701 | Пробка | 1 |
| 11 | 4609702 | Клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
