Гидравлический детали <450> — HITACHI ZX210H-3

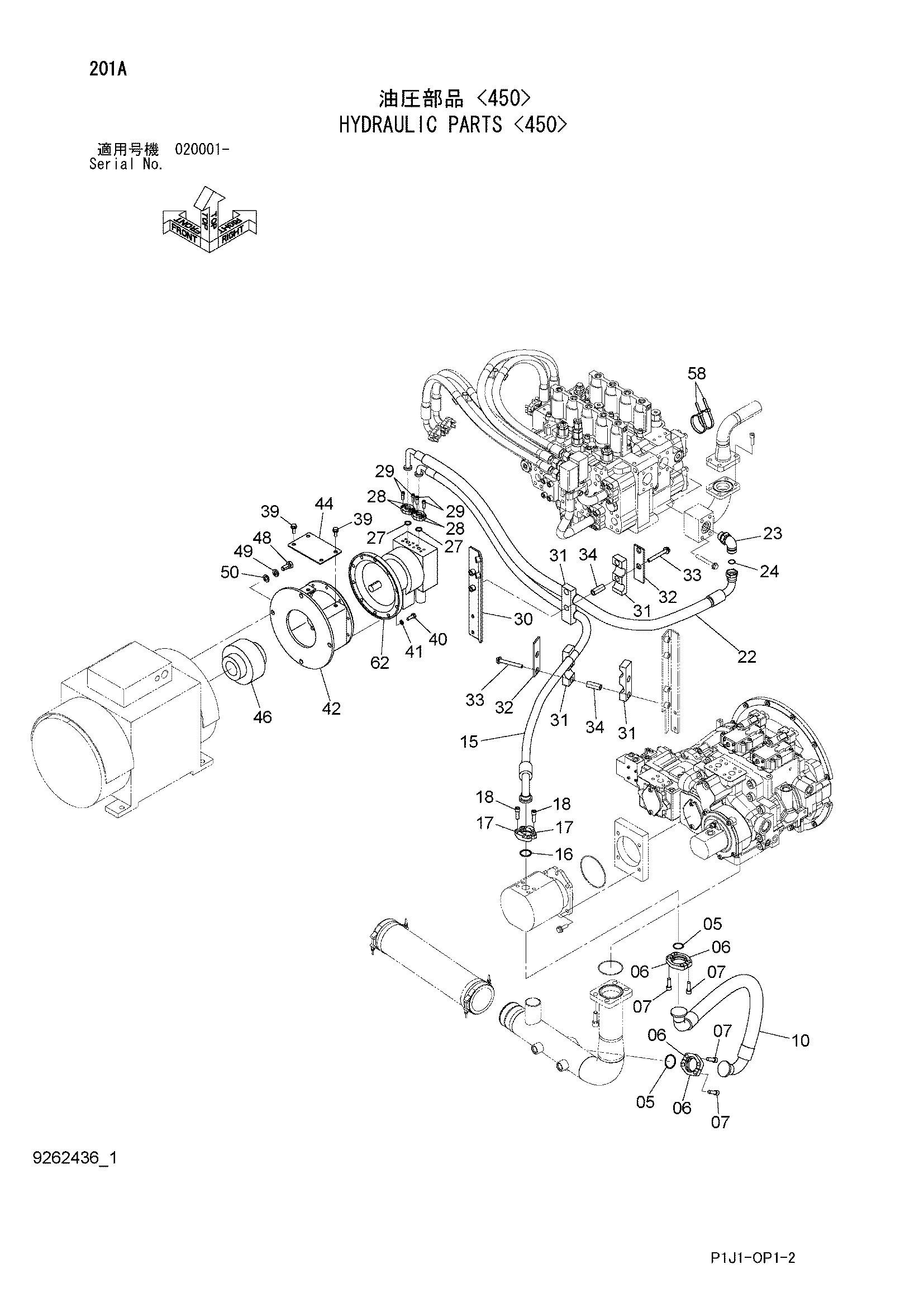

Заводская схема «Гидравлический детали <450>» для HITACHI ZX210H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 4510169 | Уплотнительное кольцо | 2 |
| 06 | 965946 | Разъёмный фланец | 4 |
| 07 | M341236 | Болт с внутренним шестигранником | 8 |
| 10 | 4651640 | Шланг | 1 |
| 15 | 4662444 | Шланг | 1 |
| 16 | 4508805 | Уплотнительное кольцо | 1 |
| 17 | 4154614 | Разъёмный фланец | 2 |
| 18 | M341236 | Болт с внутренним шестигранником | 4 |
| 22 | 4662445 | Шланг | 1 |
| 23 | A853388 | Угловой штуцер | 1 |
| 23A | 4506429 | Уплотнительное кольцо | 1 |
| 24 | 4187328 | Уплотнительное кольцо | 1 |
| 27 | 4510167 | Уплотнительное кольцо | 2 |
| 28 | 4510173 | Разъёмный фланец | 4 |
| 29 | M340825 | Болт с внутренним шестигранником | 8 |
| 30 | 9767043 | Кронштейн | 1 |
| 31 | 4662314 | Хомут шланга | 4 |
| 32 | 4662355 | Пластина | 2 |
| 33 | J271200 | Болт с шайбой | 4 |
| 33A | J901200 | Болт | 1 |
| 33B | J222012 | Шайба | 1 |
| 34 | 4205614 | Проставка | 4 |
| 39 | J271030 | Болт с шайбой | 4 |
| 39A | J901030 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 40 | J921030 | Болт | 10 |
| 41 | 4398403 | Плоская шайба | 10 |
| 42 | 7051783 | Кронштейн | 1 |
| 44 | 4662549 | Крышка | 1 |
| 46 | 4661695 | Быстросъёмное устройство | 1 |
| 48 | J901635 | Болт | 4 |
| 49 | A590916 | Пружинная шайба | 4 |
| 50 | A590116 | Плоская шайба | 4 |
| 52 | 4202103 | Хомут | 2 |
| 53 | 9736782 | Хомут | 2 |
| 54 | J271265 | Болт с шайбой | 2 |
| 54A | J901265 | Болт | 1 |
| 54B | J222012 | Шайба | 1 |
| 57 | 4327294 | Защитный кожух | 20 |
| 58 | 4121859 | Ленточный зажим | 10 |
| 59 | 4055312 | Ленточный зажим | 10 |
| 62 | 4379029 | Гидромотор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
