Гусеничная цепь [EU2]<240N> — HITACHI ZX210H-3
Заводская схема «Гусеничная цепь [EU2]<240N>» для HITACHI ZX210H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

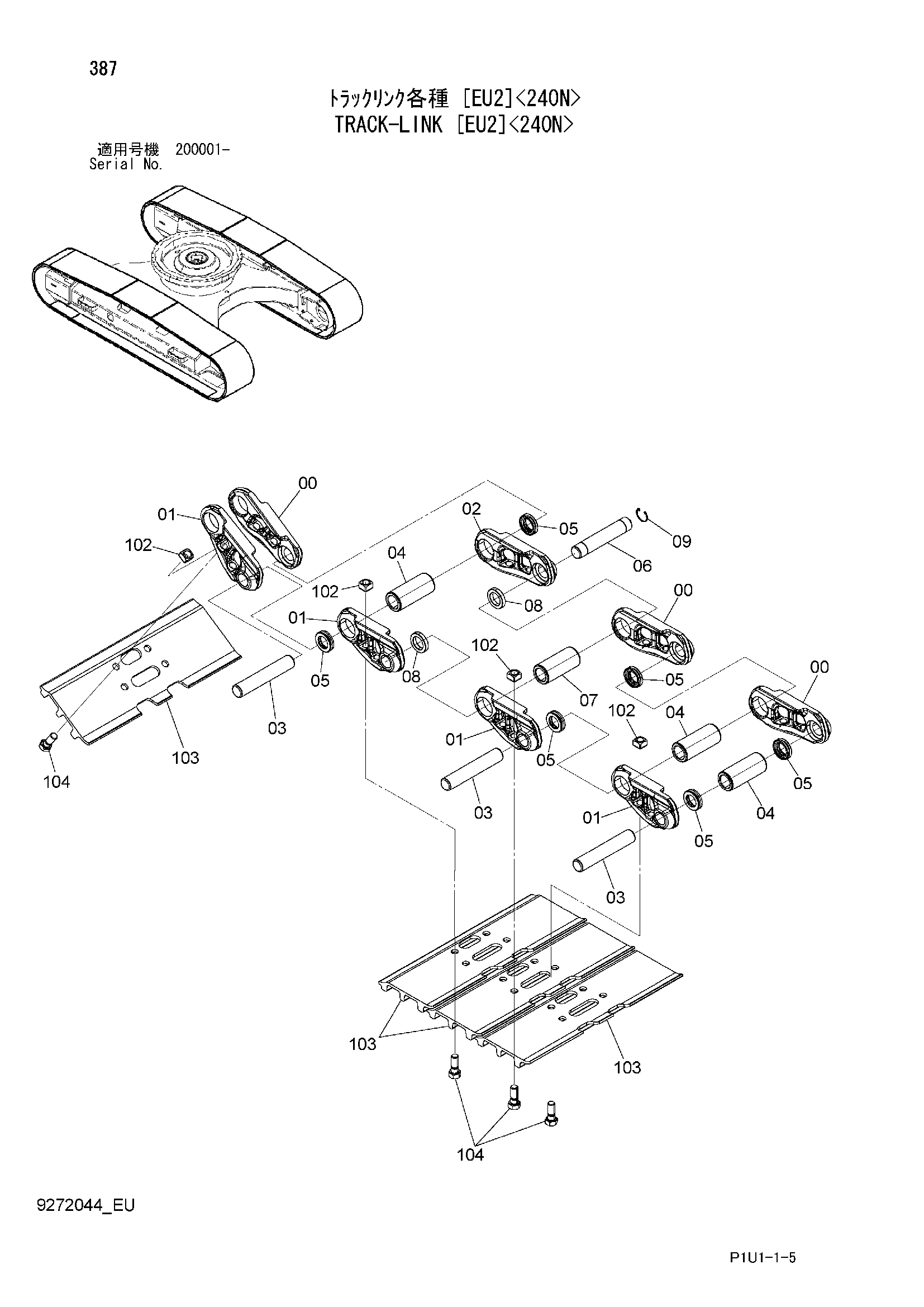

![Схема Гусеничная цепь [EU2]<240N> HITACHI ZX210H-3](/catalog-drawings/f0/f099dc3f-7f1a-4d80-ae0b-ee3baf3492d6.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9272044 замена: 9301355 | Гусеничная цепь в сборе | 1 | |
| 9301355 | Гусеничная цепь в сборе | 1 | |
| 9272045 замена: 9301354 | Гусеничная цепь в сборе | 1 | |
| 9301354 | Гусеничная цепь в сборе | 1 | |
| 00-09 | 9271972 | Гусеничная цепь-в сборе | 1 |
| 00 | 4663894 | Гусеничная цепь B | 46 |
| 01 | 4663914 | Гусеничная цепь B | 47 |
| 02 | 4663918 | Гусеничная цепь M | 1 |
| 03 | 4358587 | Палец | 46 |
| 04 | 4434144 | Втулка | 46 |
| 05 | 4408124 | Уплотнение | 92 |
| 06 | 4358591 | Соединительный палец | 1 |
| 07 | 4358590 | Соединительная втулка | 1 |
| 08 | 4434145 | Втулка | 2 |
| 09 | 4192666 | Кольцо | 1 |
| 102 | 4663808 | Гайка | 188 |
| 103 | 2054063 | Башмак грунтозацеп (550G)(правый) | 47 |
| 103 | 2057664 | Башмак грунтозацеп (550G)(правый) | 47 |
| 103 | 2054064 | Башмак грунтозацеп (550G)(левый) | 47 |
| 103 | 2057663 | Башмак грунтозацеп (550G)(левый) | 47 |
| 104 | 4663807 | Болт башмак | 188 |
| 104 | 4699167 | Болт башмак | 188 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
