Гидромолот, гидроножницы трубопроводы (основной)(1)<210LCN, 240N> — HITACHI ZX210H-3

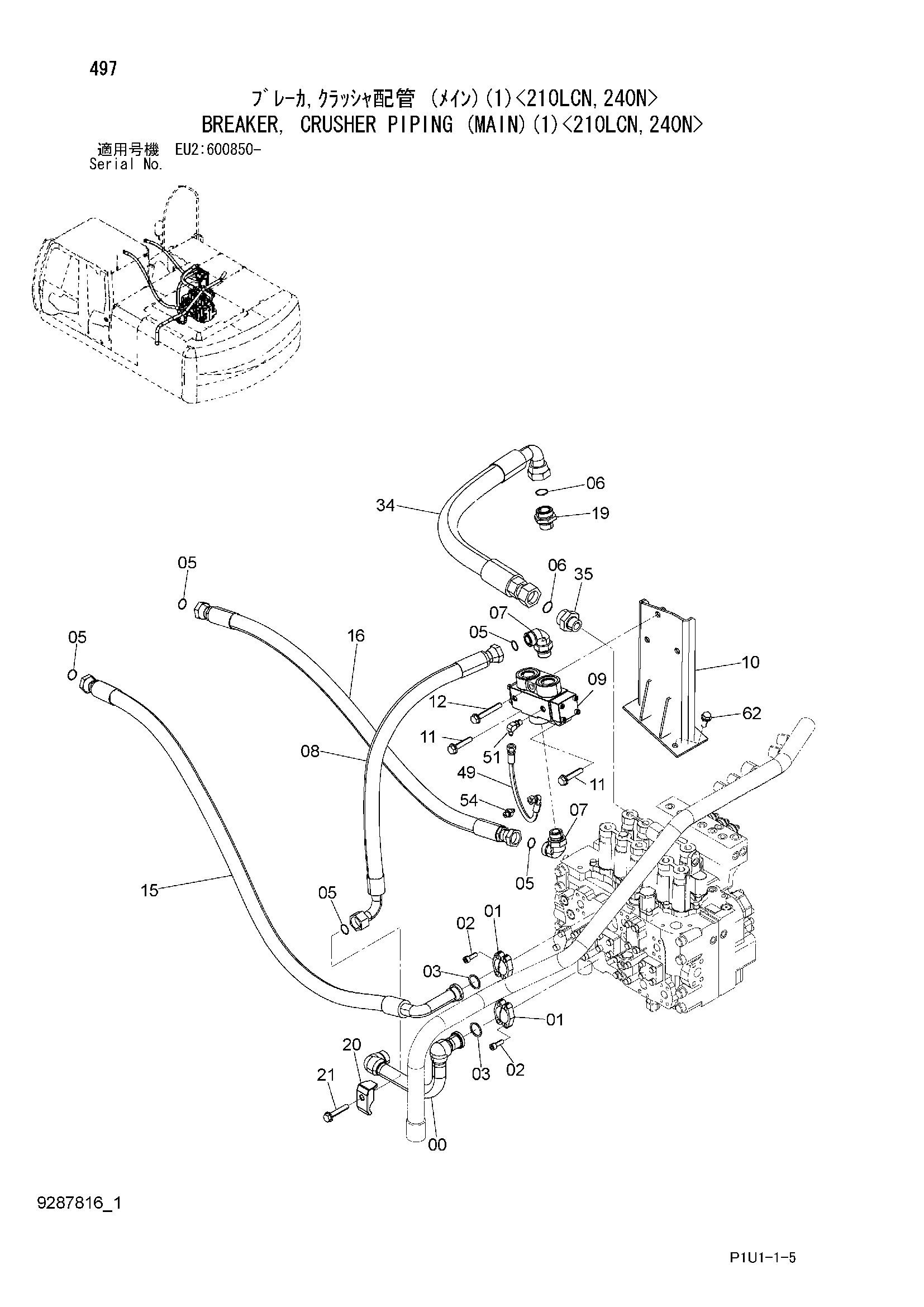

Заводская схема «Гидромолот, гидроножницы трубопроводы (основной)(1)<210LCN, 240N>» для HITACHI ZX210H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8100955 | Трубка | 1 |
| 01 | 962453 | Разъёмный фланец | 4 |
| 02 | J781030 | Болт с внутренним шестигранником | 8 |
| 03 | 966993 | Уплотнительное кольцо | 2 |
| 05 | 4187328 | Уплотнительное кольцо | 5 |
| 06 | 4187329 | Уплотнительное кольцо | 2 |
| 07 | A853388 | Угловой штуцер | 2 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 4308148 | Шланг | 1 |
| 09 | 4626057 | Клапан селектор | 1 |
| 10 | 8100958 | Кронштейн | 1 |
| 11 | J271265 | Болт с шайбой | 2 |
| 11A | J901265 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | J271290 | Болт с шайбой | 1 |
| 12A | J901290 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 15 | 9263970 | Шланг в сборе | 1 |
| 15A | 4641282 | Шланг | 1 |
| 15B | 4327294 | Защитный кожух | 3 |
| 16 | 9227798 | Шланг в сборе | 1 |
| 16A | 4250888 | Шланг | 1 |
| 16B | 4327294 | Защитный кожух | 4 |
| 19 | 4205196 | Адаптер | 1 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | 4190127 | Хомут трубки | 1 |
| 21 | J271270 | Болт с шайбой | 1 |
| 21A | J901270 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 34 | 4647672 | Шланг | 1 |
| 35 | A853180 | Адаптер | 1 |
| 35A | 4506429 | Уплотнительное кольцо | 1 |
| 49 | 4470393 | Шланг | 1 |
| 51 | A852322 | Угловой штуцер | 1 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 54 | A852122 | Адаптер | 1 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 62 | J271235 | Болт с шайбой | 3 |
| 62A | J901235 | Болт | 1 |
| 62B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
