Шланг защита от разрыва клапан трубопроводы (1)(рукоять)(2P-BOOM)(ISO специальное исполнение.) — HITACHI ZX210H-3

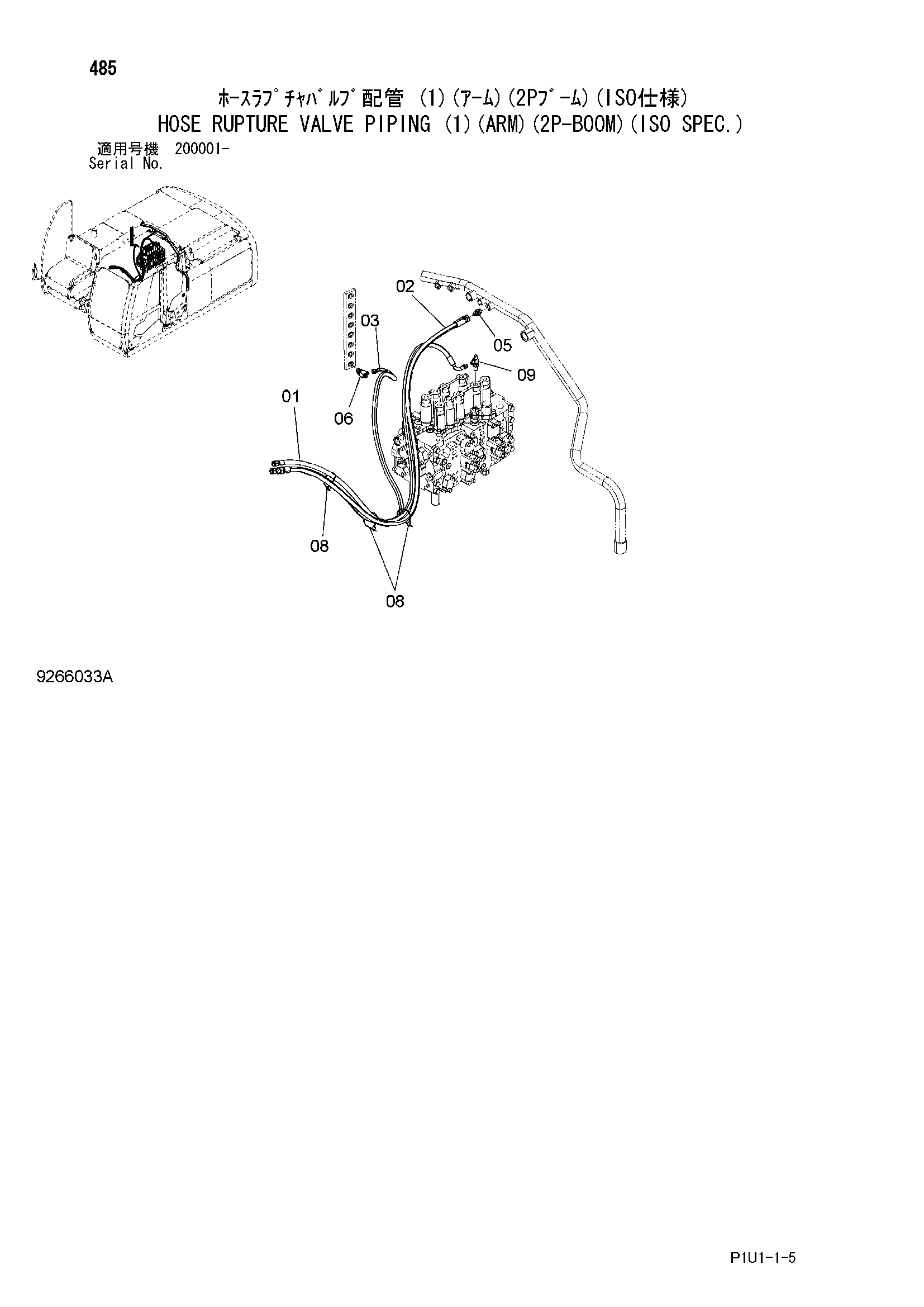

Заводская схема «Шланг защита от разрыва клапан трубопроводы (1)(рукоять)(2P-BOOM)(ISO специальное исполнение.)» для HITACHI ZX210H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9275769 | Шланг в сборе | 1 |
| 01A | 4668449 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 5 |
| 02 | 9233034 | Шланг в сборе | 1 |
| 02A | 4450714 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 3 |
| 03 | 9275804 | Шланг в сборе | 1 |
| 03A | 4668538 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 5 |
| 05 | A852134 | Адаптер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852433 | Тройник | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4055312 | Ленточный зажим | 3 |
| 09 | 4208910 | Тройник | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
