Пилотные гидролинии — HITACHI ZX210H-3

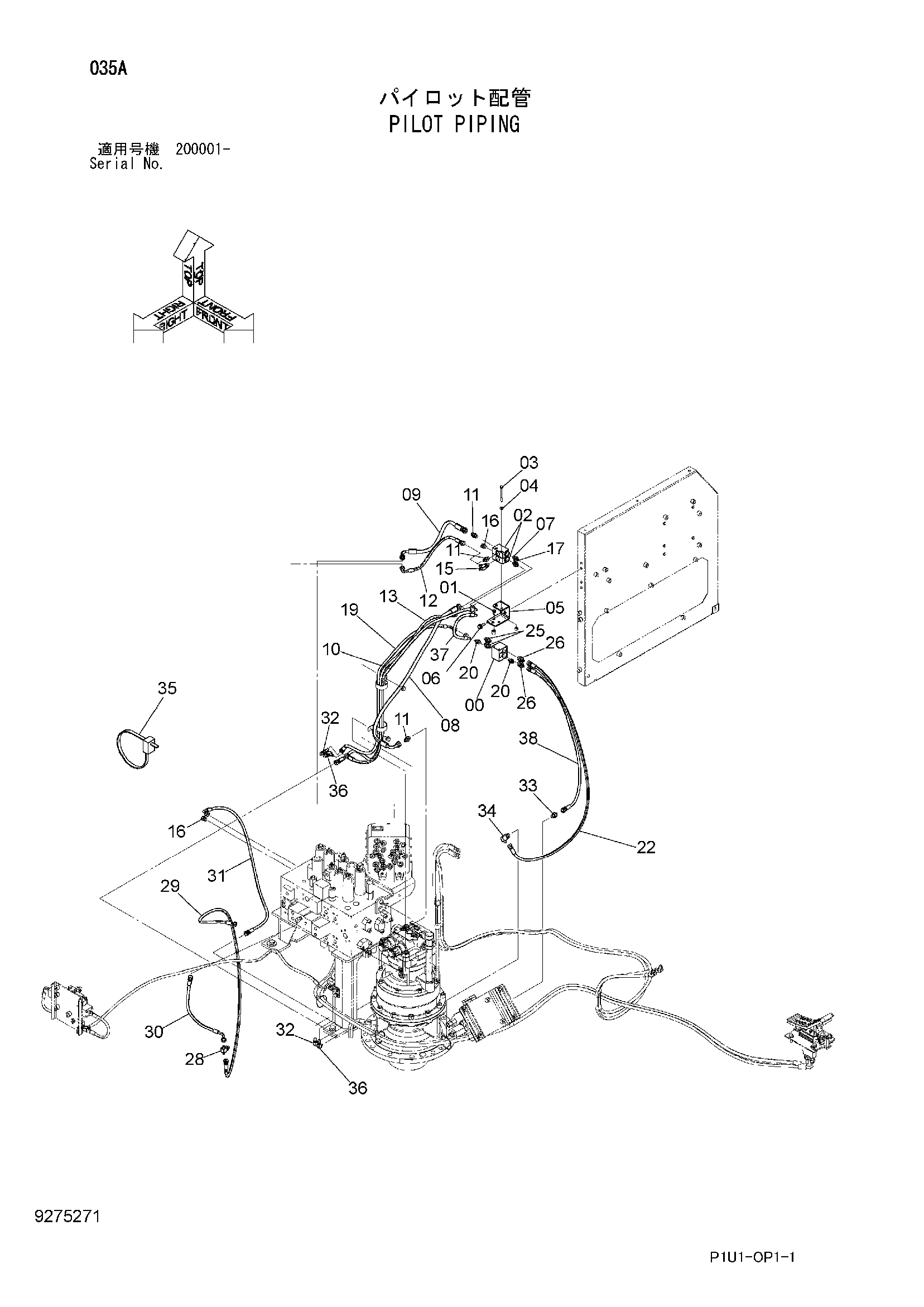

Заводская схема «Пилотные гидролинии» для HITACHI ZX210H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330230 | Челночный клапан | 1 |
| 01 | J260816 | Болт с шайбой | 2 |
| 01A | J900816 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | 4203447 | Челночный клапан | 2 |
| 03 | J900880 | Болт | 2 |
| 04 | A590108 | Плоская шайба | 2 |
| 05 | 8102803 | Кронштейн | 1 |
| 06 | J271030 | Болт с шайбой | 2 |
| 06A | J901030 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | A852122 | Адаптер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4648477 | Шланг | 1 |
| 09 | 4648478 | Шланг | 1 |
| 10 | 4666353 | Шланг | 1 |
| 11 | A852123 | Адаптер | 3 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4470393 | Шланг | 1 |
| 13 | 4437073 | Шланг | 1 |
| 15 | A852422 | Тройник | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A885002 | Пробка | 2 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852122 | Адаптер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4666354 | Шланг | 1 |
| 20 | A852122 | Адаптер | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4657250 | Шланг | 1 |
| 25 | A852133 | Адаптер | 2 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | A852132 | Адаптер | 2 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | A852522 | Тройник | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4655742 | Шланг | 1 |
| 30 | 4313240 | Шланг | 1 |
| 31 | 4610260 | Шланг | 1 |
| 32 | A852322 | Угловой штуцер | 2 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | A852132 | Адаптер | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | A852332 | Угловой штуцер | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4121859 | Ленточный зажим | 15 |
| 36 | A852322 | Угловой штуцер | 2 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4650567 | Шланг | 1 |
| 38 | 4269800 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
