Вспомогательный трубопроводы (2P-BOOM)(2)<210, N, 240> — HITACHI ZX210H

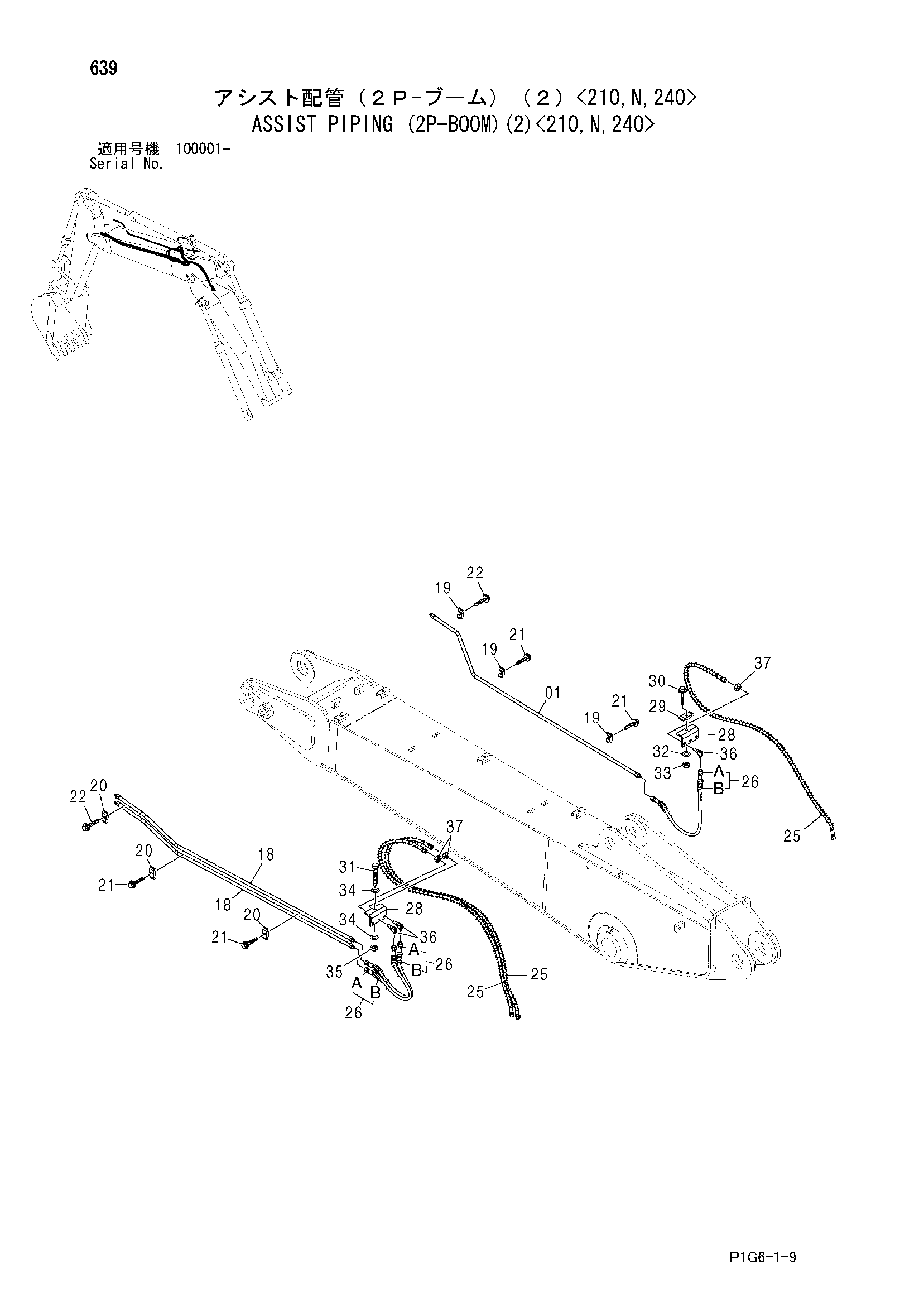

Заводская схема «Вспомогательный трубопроводы (2P-BOOM)(2)<210, N, 240>» для HITACHI ZX210H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8091032 | Трубка | 1 |
| 18 | 8091031 | Трубка | 2 |
| 19 | 4190124 | Хомут трубки | 3 |
| 20 | 4189858 | Хомут трубки | 3 |
| 21 | J011250 | Болт с шайбой | 4 |
| 21 | J271250 замена: J901250 | Болт с шайбой | 4 |
| 22 | J011260 | Болт с шайбой | 2 |
| 22 | J271260 замена: J901260 | Болт с шайбой | 2 |
| 25 | 4601514 | Шланг | 3 |
| 26 | 9224866 | Шланг в сборе | 3 |
| 26A | 4361511 | Шланг | 1 |
| 26B | 4327293 | Защитный кожух | 2 |
| 28 | 4600883 | Кронштейн | 2 |
| 29 | 4189859 | Хомут трубки | 1 |
| 30 | J011265 | Болт с шайбой | 1 |
| 30 | J271265 замена: J901265 | Болт с шайбой | 1 |
| 31 | J901400 | Болт | 1 |
| 32 | A590112 | Плоская шайба | 1 |
| 33 | J950012 | Гайка | 1 |
| 34 | A590114 | Плоская шайба | 2 |
| 35 | J950014 | Гайка | 1 |
| 36 | 4285863 | Угловой штуцер | 3 |
| 37 | 4202531 | Гайка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
