Крышка (1)<200, E, 210, H, K> — HITACHI ZX210H

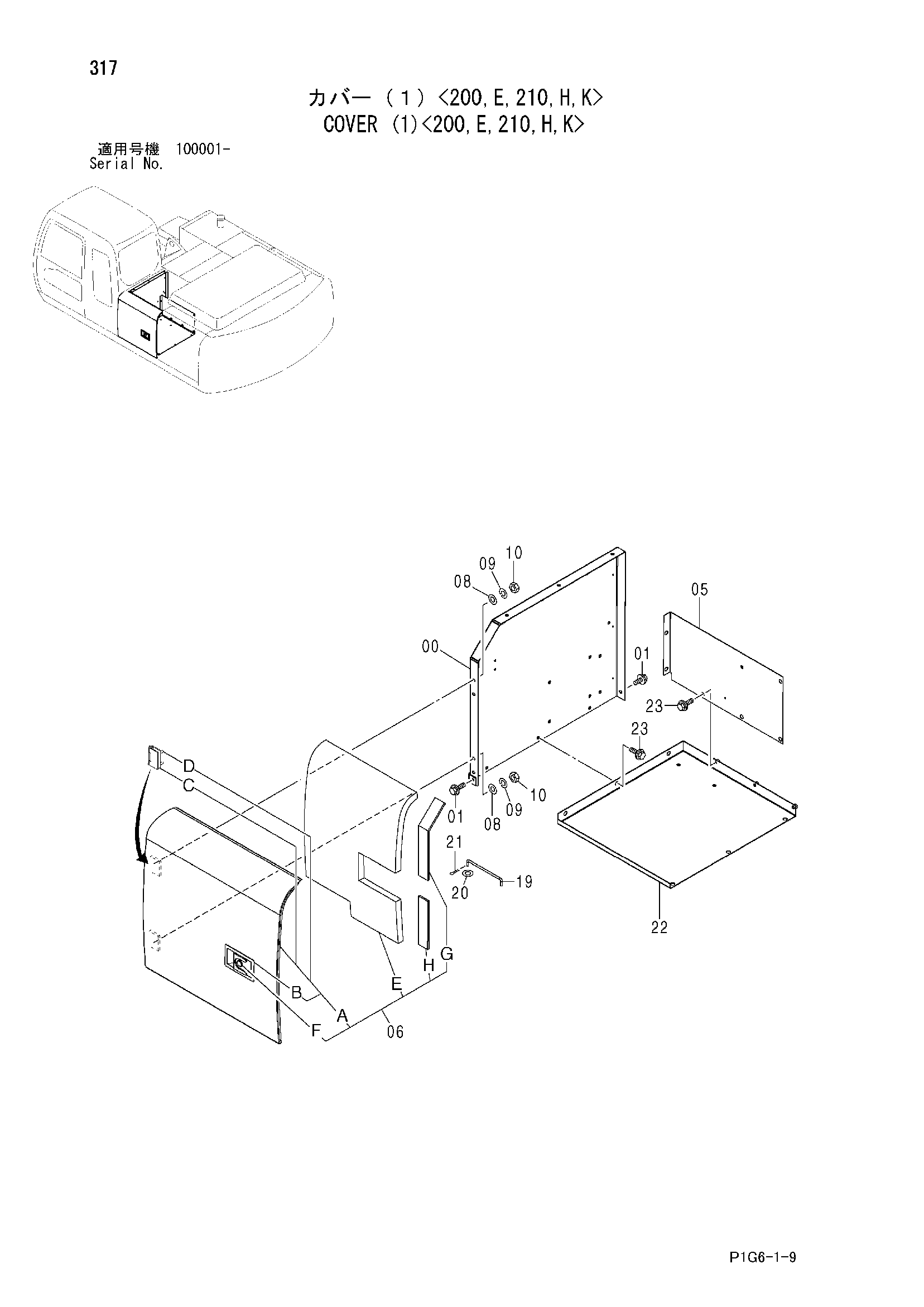

Заводская схема «Крышка (1)<200, E, 210, H, K>» для HITACHI ZX210H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7035539 | Крышка | 1 |
| 01 | J021030 | Болт с шайбой | 2 |
| 01 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 05 | 8081829 | Крышка | 1 |
| 06A-H | 7036389 | Дверь в сборе | 1 |
| 06A | 5006220 | Дверь | 1 |
| 06B | 4409395 | Замок | 1 |
| 06B | 4409394 | Замок | 1 |
| 06C | 4445380 | Петля | 2 |
| 06D | J901025 | Болт | 4 |
| 06E | 4412572 | Резиновая прокладка | 1 |
| 06F | 4409396 | Гидроцилиндр. блокировка | 1 |
| 06F | 4409394 | Замок | 1 |
| 06G | 4453760 | Резиновая прокладка | 1 |
| 06H | 4453765 | Резиновая прокладка | 1 |
| 08 | A590110 | Плоская шайба | 4 |
| 09 | A590910 | Пружинная шайба | 4 |
| 10 | J950010 | Гайка | 4 |
| 19 | 4341788 | Стойка | 1 |
| 20 | A590108 | Плоская шайба | 1 |
| 21 | 4022697 | Стопорный палец | 1 |
| 22 | 7035543 | Крышка | 1 |
| 23 | J031030 | Болт с шайбой | 6 |
| 23 | J281030 замена: J901030 | Болт с шайбой | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
