Рукоять <тип H15> — HITACHI ZX210H

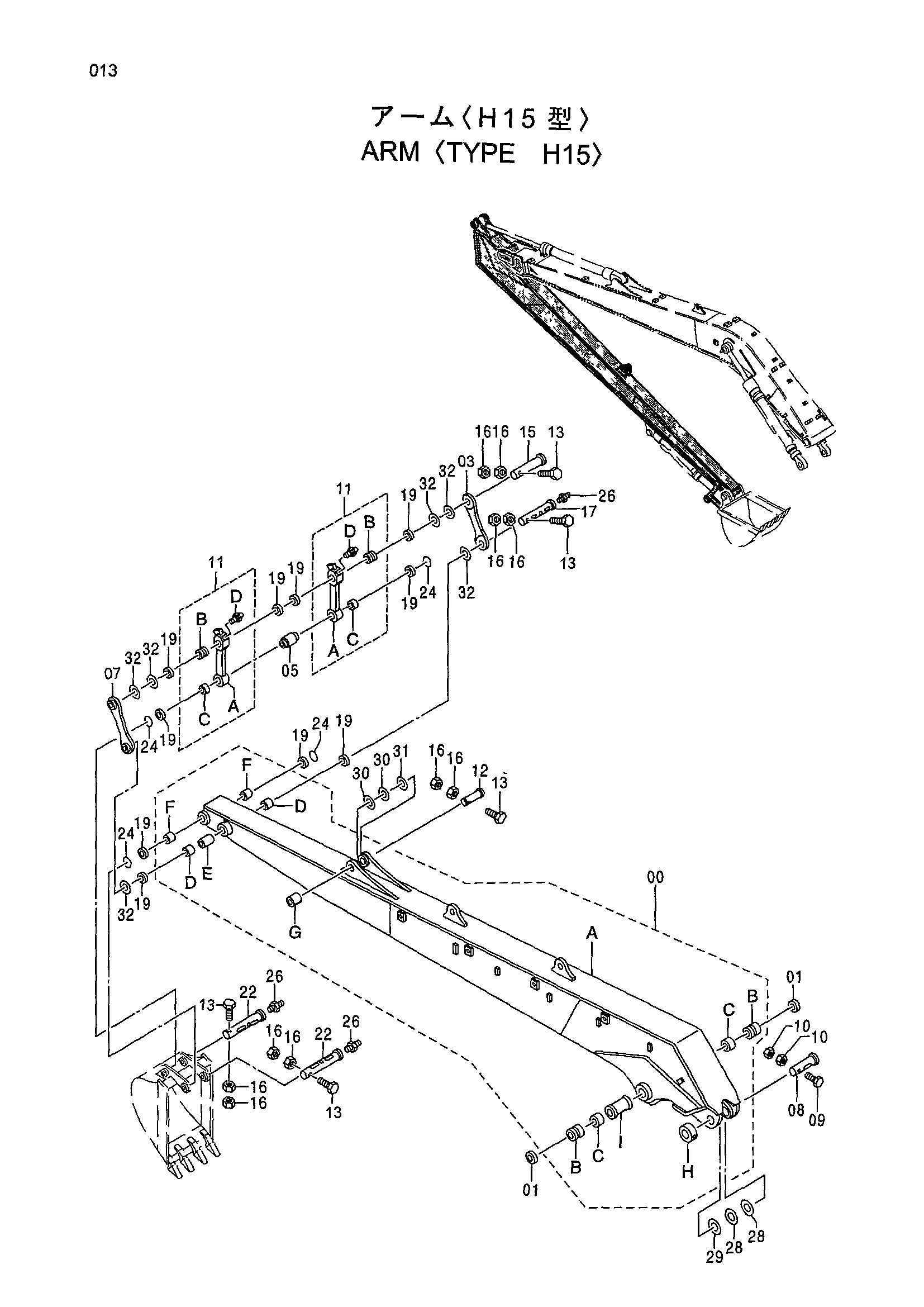

Заводская схема «Рукоять <тип H15>» для HITACHI ZX210H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7039817 | Рукоять | 1 |
| 00A | 5005065 | Рукоять | 1 |
| 00B | 3072697 | Втулка | 2 |
| 00C | 4370747 | Втулка | 2 |
| 00D | 4344898 | Втулка | 2 |
| 00E | 4370877 | Проставка | 1 |
| 00F | 4344899 | Втулка | 2 |
| 00G | 4434951 | Ограничитель | 1 |
| 00H | 4434953 | Ограничитель | 1 |
| 00I | 4379057 | Проставка | 1 |
| 01 | 4067902 | Пылезащитное уплотнение | 2 |
| 03 | 9755663 | Тяга | 1 |
| 05 | 4287249 | Проставка | 1 |
| 07 | 9755727 | Тяга | 1 |
| 08 | 3072614 | Палец | 1 |
| 09 | 4435126 | Стопорный палец | 1 |
| 10 | J950020 | Гайка | 2 |
| 11 | 8072993 | Тяга | 2 |
| 11A | 2042534 | Тяга | 1 |
| 11B | 4371132 | Втулка | 1 |
| 11C | 4344898 | Втулка | 1 |
| 11D | J75481 | Пресс-маслёнка | 1 |
| 12 | 3037078 | Палец | 1 |
| 13 | 4435123 | Стопорный палец | 5 |
| 15 | 3091815 | Палец | 1 |
| 16 | J950016 | Гайка | 10 |
| 17 | 3091814 | Палец | 1 |
| 19 | 4065687 | Пылезащитное уплотнение | 10 |
| 22 | 3058761 | Палец | 2 |
| 24 | 4066923 | Уплотнительное кольцо | 4 |
| 26 | J75481 | Пресс-маслёнка | 3 |
| 28 | 4444286 | Упорная пластина | 2 |
| 29 | 4444287 | Упорная пластина | 1 |
| 30 | 4444839 | Упорная пластина | 2 |
| 31 | 4444840 | Упорная пластина | 1 |
| 32 | 4444290 | Упорная пластина | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
