Стрела трубопроводы (гидромолот, гидроножницы)(2P-BOOM)(2)<210, N, 240> — HITACHI ZX210H

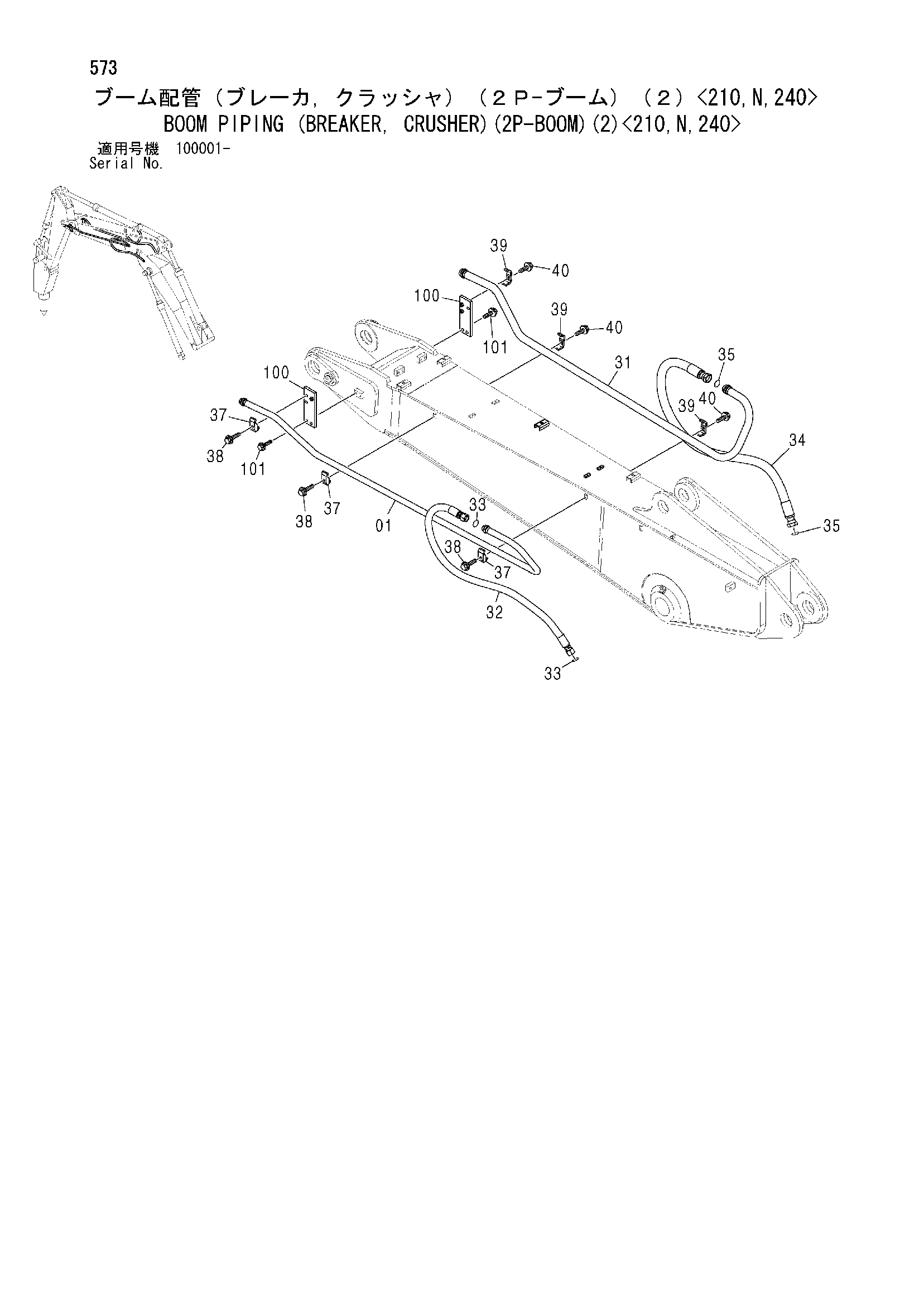

Заводская схема «Стрела трубопроводы (гидромолот, гидроножницы)(2P-BOOM)(2)<210, N, 240>» для HITACHI ZX210H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8090941 | Трубка | 1 |
| 31 | 8090942 | Трубка | 1 |
| 32 | 4452263 | Шланг | 1 |
| 33 | 4187328 | Уплотнительное кольцо | 2 |
| 34 | 4488481 | Шланг | 1 |
| 35 | 4187329 | Уплотнительное кольцо | 2 |
| 37 | 4190127 | Хомут трубки | 3 |
| 38 | J011270 | Болт с шайбой | 3 |
| 38 | J271270 замена: J901270 | Болт с шайбой | 3 |
| 39 | 4053698 | Хомут трубки | 3 |
| 40 | J011270 | Болт с шайбой | 3 |
| 40 | J271270 замена: J901270 | Болт с шайбой | 3 |
| 100 | 9760303 | Кронштейн | 2 |
| 101 | J011245 | Болт с шайбой | 4 |
| 101 | J271245 замена: J901245 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
