Гидролинии рабочего оборудования (стрела) — HITACHI ZX210F-5G

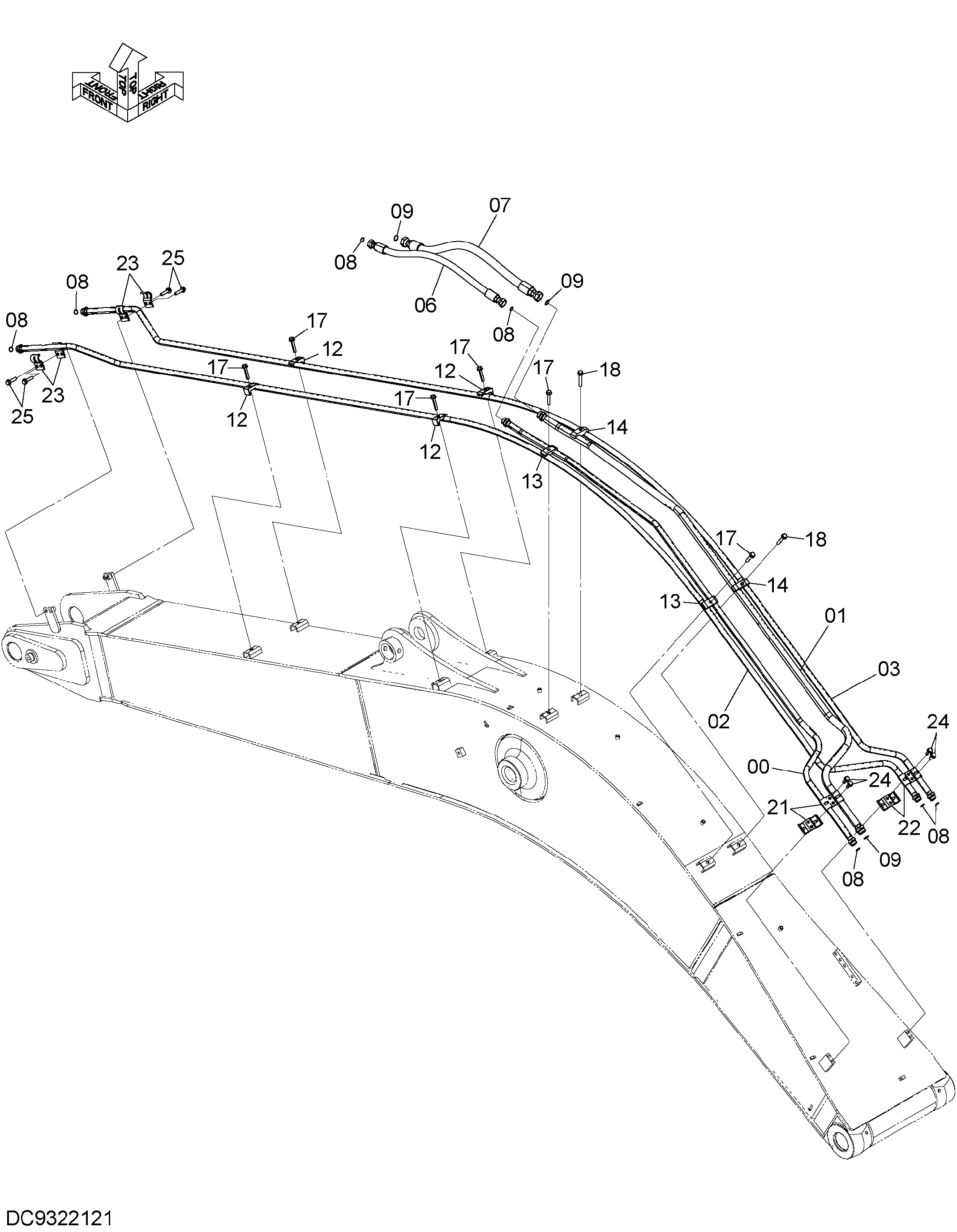

Заводская схема «Гидролинии рабочего оборудования (стрела)» для HITACHI ZX210F-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8124535 | Трубка | 1 |
| 01 | 8124536 | Трубка | 1 |
| 02 | 7060249 | Трубка | 1 |
| 03 | 7060250 | Трубка | 1 |
| 06 | YA00009218 | Шланг | 1 |
| 07 | 4676587 | Шланг | 1 |
| 08 | 4187308 | Уплотнительное кольцо | 7 |
| 09 | 4187328 | Уплотнительное кольцо | 3 |
| 12 | 4190126 | Хомут трубки | 4 |
| 13 | 4189859 | Хомут трубки | 2 |
| 14 | 4153488 | Хомут трубки | 2 |
| 17 | 4661579 | Болт с шайбой | 6 |
| 17A | J901265 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | 4657481 | Болт с шайбой | 2 |
| 18A | J901275 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 21 | 4710798 | Хомут трубки | 2 |
| 22 | 4710796 | Хомут трубки | 2 |
| 23 | 4710793 | Хомут трубки | 4 |
| 24 | J271235 | Болт с шайбой | 4 |
| 24A | J901235 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | J271250 | Болт с шайбой | 4 |
| 25A | J901250 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210F-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
