Направляющее колесо [EU2, EU4] — HITACHI ZX210-HCME
Заводская схема «Направляющее колесо [EU2, EU4]» для HITACHI ZX210-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.

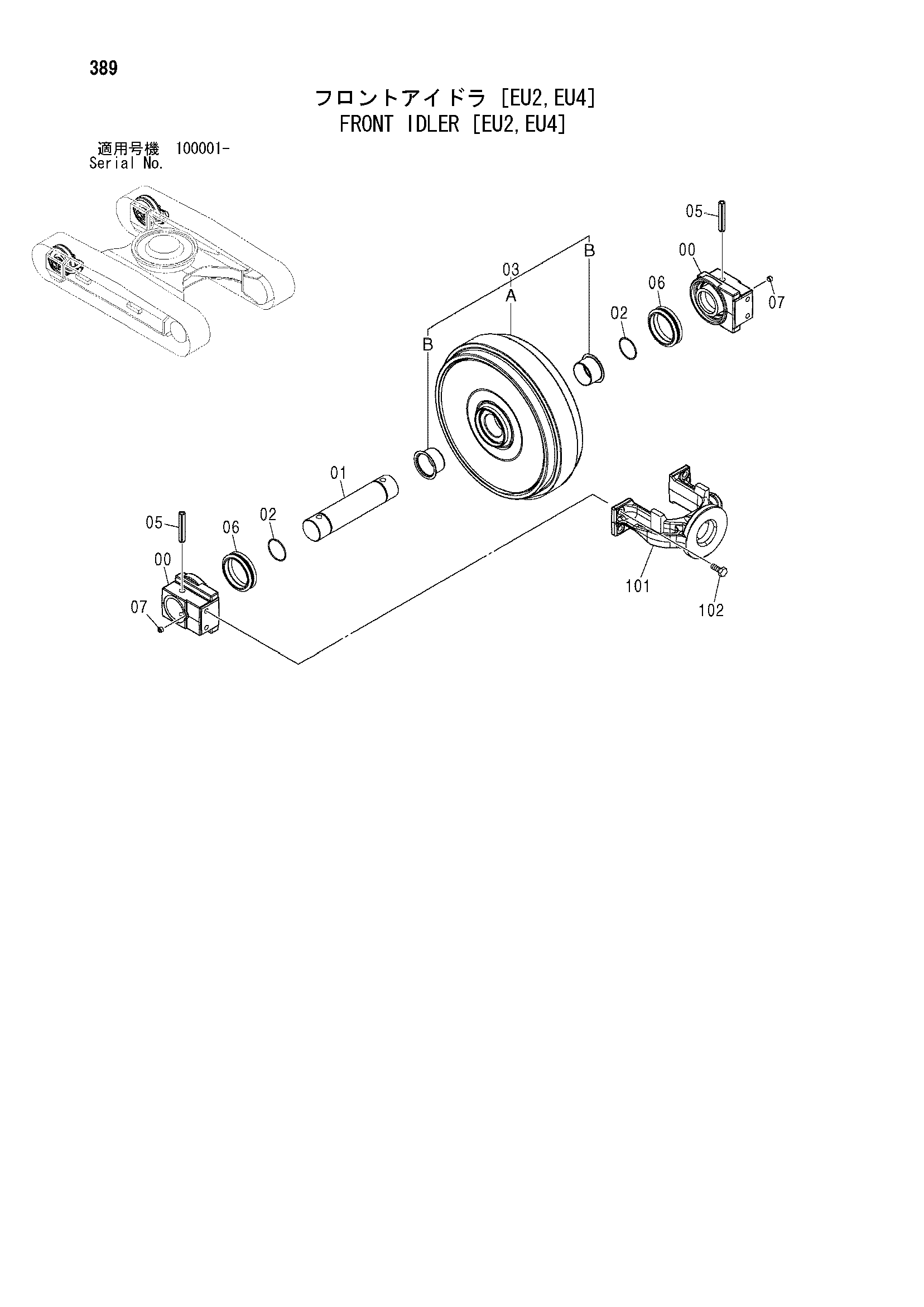

![Схема Направляющее колесо [EU2, EU4] HITACHI ZX210-HCME](/catalog-drawings/48/48c59a85-bd78-41e1-9c68-b0b88db9eefd.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-07 | 9231300 | Направляющее колесо в сборе | 2 |
| 00 | 4609689 | Подшипник | 2 |
| 01 | 4609687 | Мост | 1 |
| 02 | A810070 | Уплотнительное кольцо | 2 |
| 03 | 9231301 | Направляющее колесо | 1 |
| 03A | 4609686 | Направляющее колесо | 1 |
| 03B | 3069749 | Втулка | 2 |
| 05 | 4609690 | Палец | 2 |
| 06 | 4153731 | Комплект уплотнений | 2 |
| 07 | 4609645 | Пробка | 2 |
| 101 | 4609685 | Вилка | 2 |
| 102 | J901635 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
