Каталог запчастей HITACHI
Линия фильтр (для сауди арабиа) — HITACHI ZX210-HCME

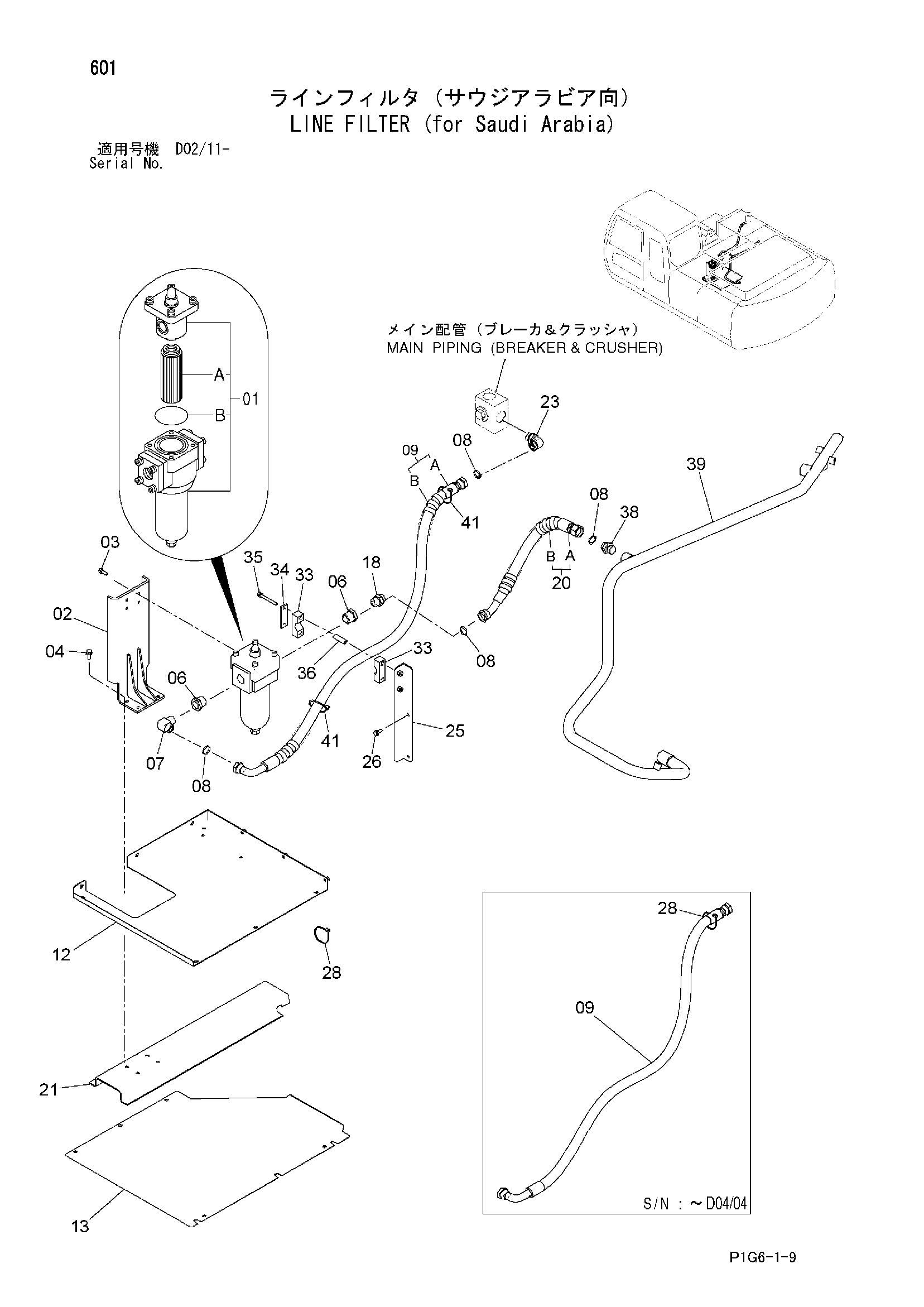

Заводская схема «Линия фильтр (для сауди арабиа)» для HITACHI ZX210-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4348650 | Фильтр линия | 1 |
| 01A | 4358407 | Фильтрующий элемент | 1 |
| 01B | A810115 | Уплотнительное кольцо | 1 |
| 02 | 8069844 | Кронштейн | 1 |
| 03 | J011030 | Болт с шайбой | 4 |
| 03 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 04 | J011230 | Болт с шайбой | 4 |
| 04 | J271230 замена: J901230 | Болт с шайбой | 4 |
| 06 | 94-1605 | Переходник | 2 |
| 07 | 4281216 | Угловой штуцер | 1 |
| 08 | 4187328 | Уплотнительное кольцо | 4 |
| 09 | 9175032 | Шланг в сборе | 1 |
| 09A | 4378762 | Шланг | 1 |
| 09B | 4327294 | Защитный кожух | 6 |
| 12 | 7043168 | Крышка | 1 |
| 13 | 2047391 | Крышка | 1 |
| 18 | 4208659 | Адаптер | 1 |
| 20 | 9229133 | Шланг в сборе | 1 |
| 20A | 4606664 | Шланг | 1 |
| 20B | 4327294 | Защитный кожух | 2 |
| 21 | 8089519 | Кронштейн | 1 |
| 23 | A853388 | Угловой штуцер | 1 |
| 25 | 9761104 | Кронштейн | 1 |
| 26 | J271030 | Болт с шайбой | 2 |
| 26A | J901030 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 28 | 4055312 | Ленточный зажим | 1 |
| 33 | 4194953 | Хомут | 2 |
| 33 | 4323361 | Хомут | 2 |
| 34 | 4195494 | Пластина | 1 |
| 35 | J271090 | Болт с шайбой | 2 |
| 36 | 4323362 | Проставка | 2 |
| 38 | A853188 | Адаптер | 1 |
| 39 | 7044765 | Обратная трубка | 1 |
| 41 | 4121859 | Ленточный зажим | 2 |
| 42 | 4632185 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
