Рама <N, 240> — HITACHI ZX210-HCME

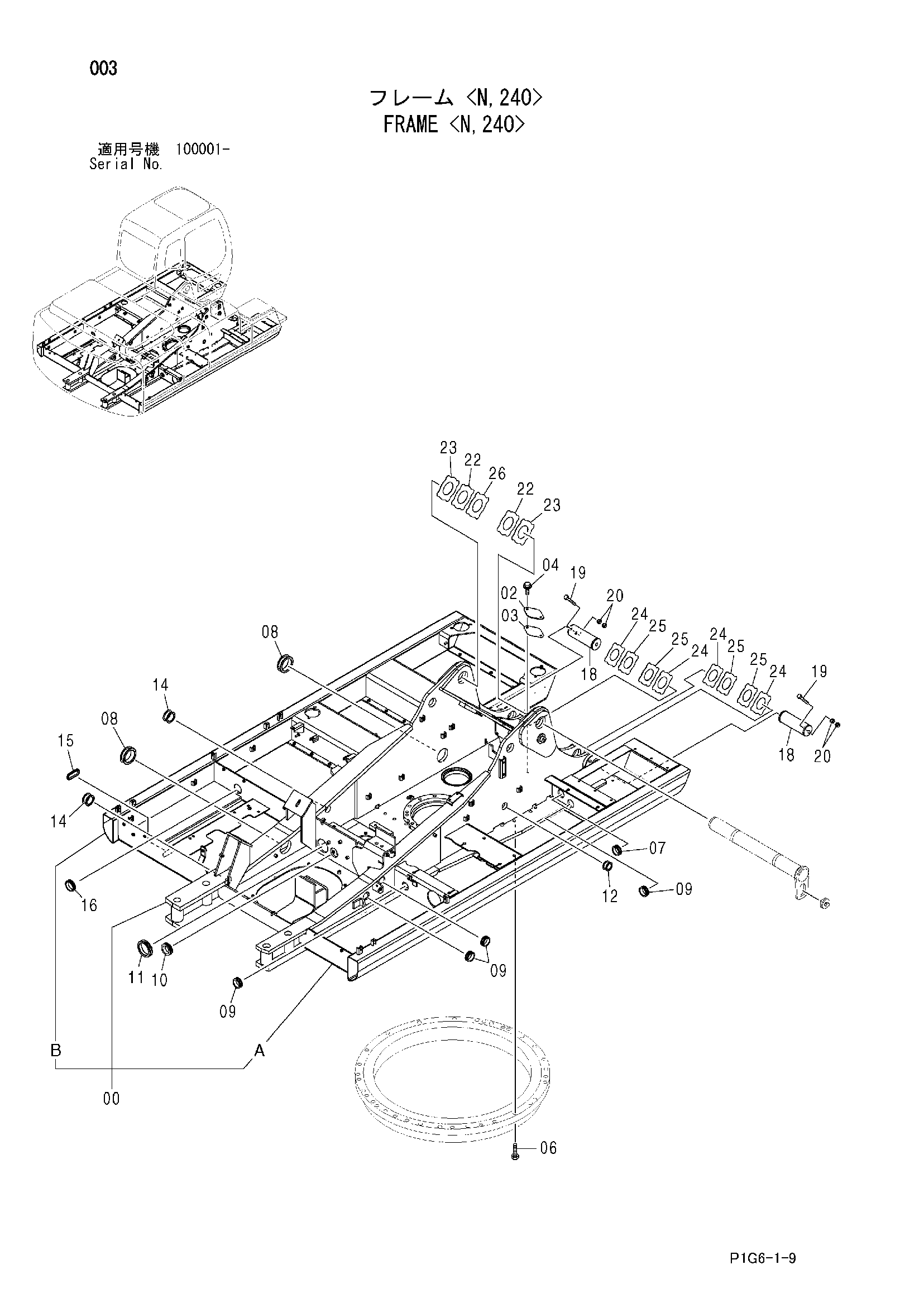

Заводская схема «Рама <N, 240>» для HITACHI ZX210-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008240 | Рама основной | 1 |
| 00A | 3094787 | Трубка | 1 |
| 00B | 3084009 | Трубка | 1 |
| 02 | 4255799 | Крышка | 1 |
| 03 | 4161735 | Манжета | 1 |
| 04 | J021025 | Болт с шайбой | 2 |
| 04 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 06 | J922095 | Болт | 32 |
| 07 | 4279257 | Резиновая втулка | 1 |
| 08 | 4191977 | Резиновая втулка | 2 |
| 09 | 4201749 | Резиновая втулка | 4 |
| 10 | 4208279 | Резиновая втулка | 1 |
| 11 | 4201986 | Резиновая втулка | 1 |
| 12 | 4257181 | Резиновая втулка | 1 |
| 14 | 4410187 | Резиновая втулка | 2 |
| 15 | 4430658 | Резиновая втулка | 1 |
| 16 | 4389040 | Резиновая втулка | 1 |
| 18 | 3088573 | Палец | 2 |
| 19 | 4435129 | Стопорный палец | 2 |
| 20 | J950016 | Гайка | 4 |
| 22 | 4444284 | Упорная пластина 1.0mm | 2 |
| 23 | 4444285 | Упорная пластина 2.0mm | 2 |
| 24 | 4444286 | Упорная пластина 1.0mm | 4 |
| 25 | 4444287 | Упорная пластина 2.0mm | 4 |
| 26 | 4460370 | Упорная пластина 1.5mm | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
